DRS - 중심선 과 치수선, 기둥 그리기 (2025D3이후)

명령어 : DRS ( Dim & Center Line Draw )

• 중심선과 치수선, 풍선(주열기호)을 작성
• 기둥 그리기 추가 (2025D3이후)

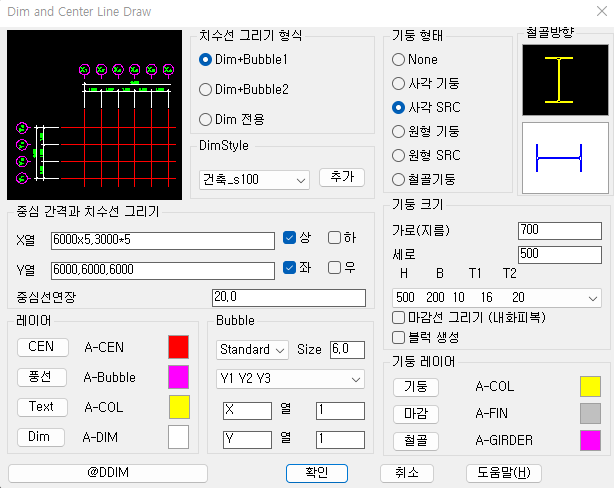

옵션  ( DCL )

• 풍선 모양 선택
• DimStyle : 치수선 스타일을 선택

• 추가 : 치수선 스타일을 추가



• 거리 및 치수선 그리기 옵션
• 중심선 거리는 쉼표(,)로 구분해서 입력한다
• 반복되는 거리는 곱하기( x or * )를 이용할수 있다
• 치수선이 그려질 방향을 선택할수 있다
• 풍선은 상부, 좌측 2개소만 작도됨

• 중심선 연장거리 : 교차점에서 치수선 시작점까지 거리 x 스케일

• 치수선 레이어 (변경가능함)

• 풍선내 문자스타일 및 문자크기
• 문자타입은 4가지 가능
• 풍선크기는 문자크기 비율로 정함



• 기둥그리기  - COD 참고
• https://leelisp.tistory.com/entry/COD

• SRC는 형태에 따라 RC+철골조합으로 작성됨
