요약

1.단계 SCAN 사전준비 - 기준점에 원그리기

2.단계 GBS - SCAN 설정 ( 서식형식 선택후 SCAN 설정 )

3.단계 GBS - SCAN 실행 ( 기준객체를 한번에 선택 ,기준크기 이상만 선택됨 )

4.단계 GB4 - 문자 쓰기 위치 설정

5.단계 GB4 - DB파일을 선택후 그리기

1단계 SCAN 사전 준비 - 기준점에 원 그리기

   작업전 보 정보 파일

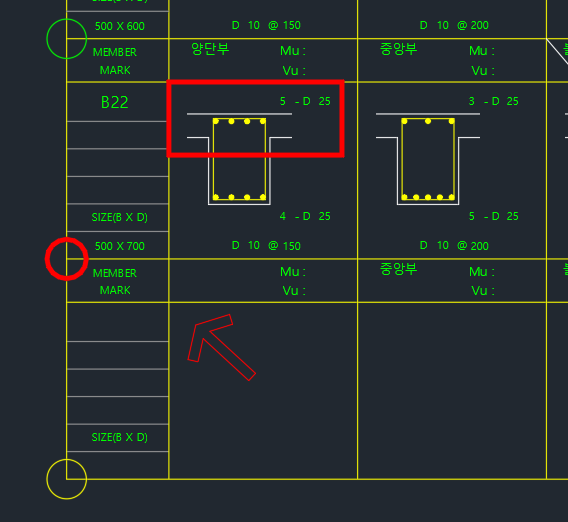

   선택필터 크기 이상의 원을 기준점에 생성하기

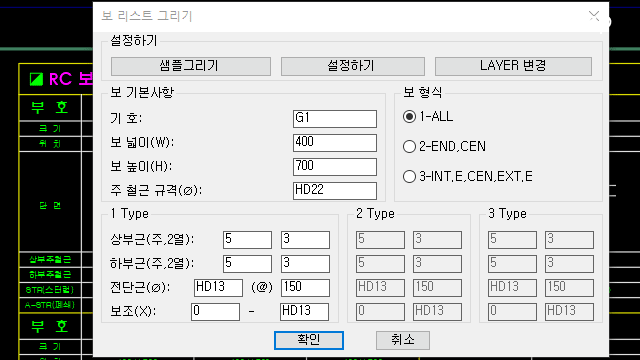

2단계 GBS - SCAN 설정

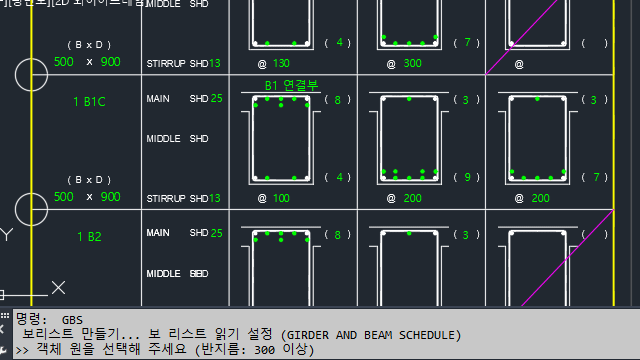

    2-1 GBS 실행 - 보리스트 서식에 적합한 스캔형식 선택후

  2-2 SCAN  점검

   스캔영역 정상

       서식 형식이 다른거나 서식의 크기가 다른경우

  2-3 SCAN  설정

        기존 설정이 있으면 기준객체를 선택할때 영역을 표기함 (기존설정영역과 동일하면 취소하고 통과)

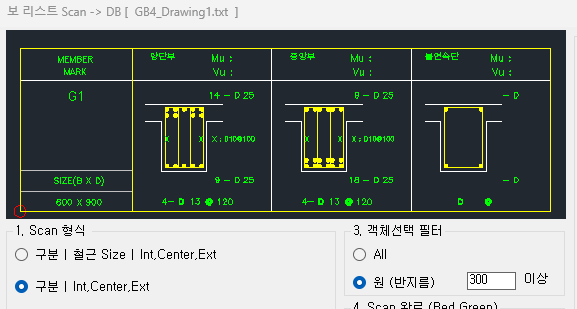

        Scan형식에 따라 순서대로 문자가 있는영역을 스캔

        되도록 빈칸이 없는 샘플에서 설정하고 샘플에 빈칸이라도 문자가 위치할 영역을 순서대로 스캔하여야 함

3단계 GBS - SCAN 실행

3-1 기준객체 :  원크기 필터가 적용되어 있어 기준객체만 자동선택됨

3-2 작업의 오류확인

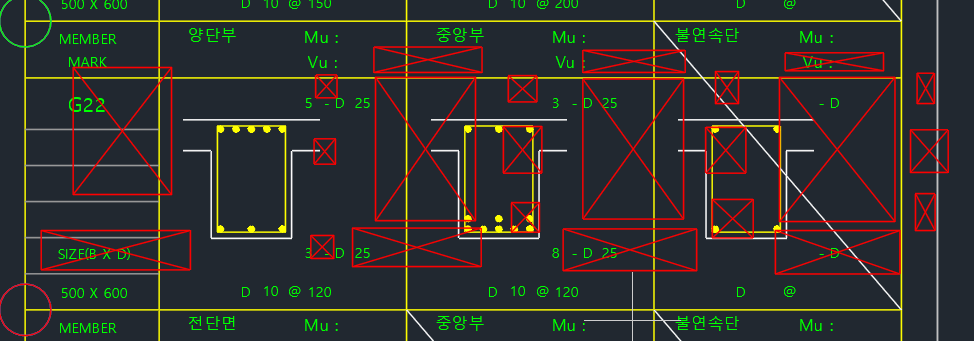

        정상(Green)  / 점검(Yellow) - 빈칸  /   오류(red) - 이미지 철근과 문자철근의 수량이 다른경우

        오류가 있는 리스트를 오류 수정후 추가스캔 또는 초기화후 전체스캔하여 목록 보완

        중복목록이 있는경우 나중에 스캔한 목록을 사용

3-3 DB파일명은 GB4_캐드파일명.txt 로 CAD파일이 있는 폴더에 저장됨

4단계 GB4 - 문자 쓰기 위치 설정

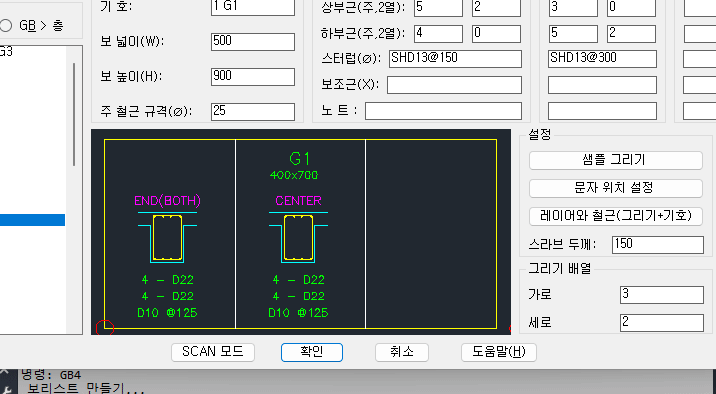

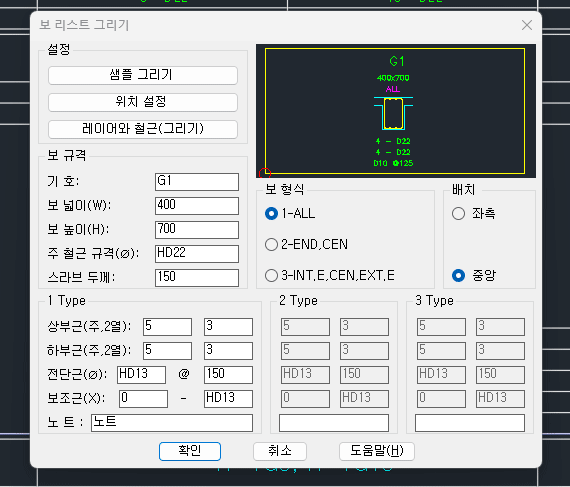

4-1 샘플그리기 - 회사 서식에 문자위치,스타일,정렬,레이어등을 조정

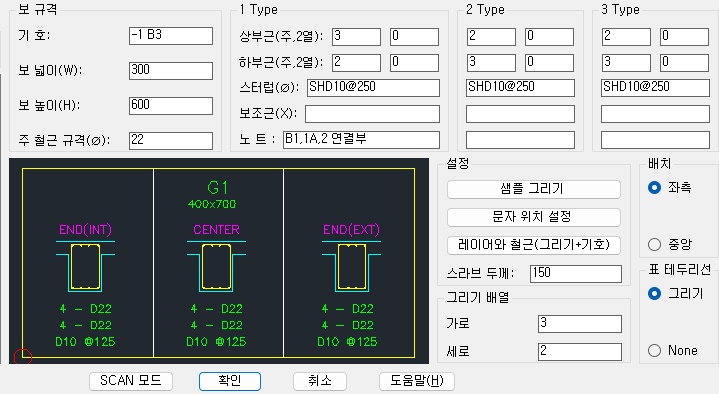

4-2 문자 위치 설정

  - 삽입점을 기준으로 문자위치 보그리기 위치등 순서대로 설정

  - 우측점은 좌우너비와  높이를 확인할수 있도록 대각점 설정한다 (GB4에서는 높이값이 필요함)

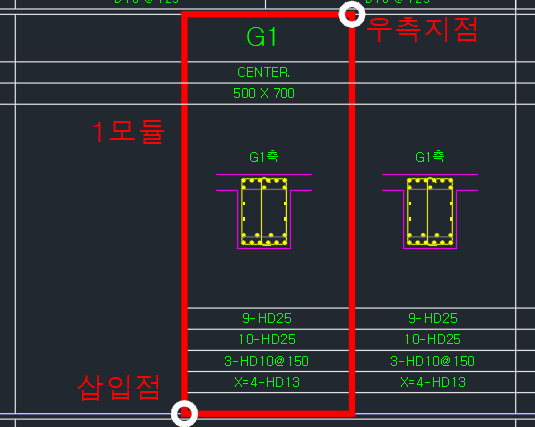

  - 1셋트는 3모듈로 구성됨

  - 문자의 스타일(크기,레이어,정렬)을 저장하기 위해서 빠지는 문자 없는상태에서 설정

  - 삽입점 > 우측지점(대각점) > 보이미지 중심 >  기호 > 크기 >  상부근 > 하부근 > 스터럽 > 보조근(X) > 추가노트

5단계 GB4 - DB파일 선택후 그리기

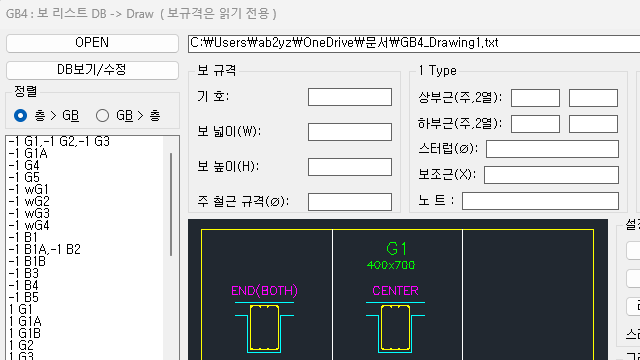

5-1 DB파일 확인 - 리스트를 스캔한 CAD일경우 바로 읽고 그외파일에선 OPEN해서 목록을 가져온다

5-2 정렬 / 배치 / 그리기 배열 / 테두리선 옵션 설정

5-3 그리기 -  직접그리기 GB는 삽입점을

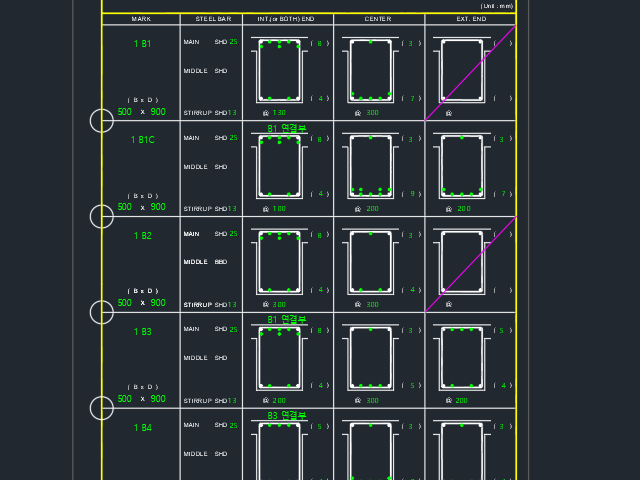

5-4 회사서식에 페이지별 리스트 이동하여 마무리
