A3 / AA3 - 자동선택 프린터 요약설명서 (처음사용자용,2025D2이후)

요약

A3   (수동선택, 도곽필터여부 Y/N)

AA3 (자동선택 실행)



* 기존 초기설정이후 연속으로 진행되도록 적용

1. 처음실행 DCL (공통)

   기본설정 1 - 프린터 / 종이 / CTB

   기본설정 2 -도곽블럭+도면번호+도면명  ->  자동선택 및 도면번호순 정렬에 사용

2. 기본설정 저장후 계속해서 직접선택(A3) 하거나 자동선택(AA3) 진행



명령어 시리즈

이 프로그램은 도면 내 블록을 직접 선택하거나(A3), 자동선택(AA3)하여 출력할 수 있는 프로그램 입니다

설정된 프린터 / 종이 / CTB를 저장하여 빠르게 출력을 진행할 수 있으며,

A3 시리즈 외에도 여러대의 프린터 및 PDF로 출력할수 있는 시리즈(A1, A2, A3, A4, P3, P4)가 준비되어 있습니다.





각 명령은 기억하기 쉽게 종이이름을 사용하였으나 설정된  용지로 스케일 자동계산 합니다



  예)  모든프린터 명령에 A3용지로 설정가능
  명령어 A1 (AA1) : PLOT용 A3 용지 적용  -> A3 스케일
  명령어 A2 (AA2): 칼라 프린터 A3 용지 적용 -> A3 스케일
  명령어 A3 (AA3) : 모노 프린터 A3 용지 적용  -> A3 스케일
  명령어 A4 (AA4) : 이면지 프린터 A3 용지 적용 -> A3 스케일
  명령어 P3 (PP3) : PDF생성용 A3 용지 적용  -> A3 스케일
  명령어 P4 (PP4) : PDF생성용 A1 용지 적용  -> A1 스케일

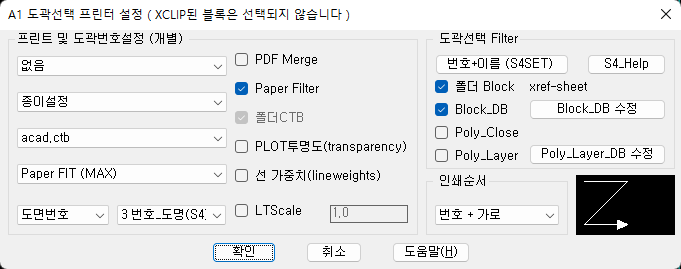

공통  1 - 처음실행 또는 설정이 초기화된경우 (초기설정DCL)





• 프린터, 종이, CTB, 스케일 설정 (필수사항)

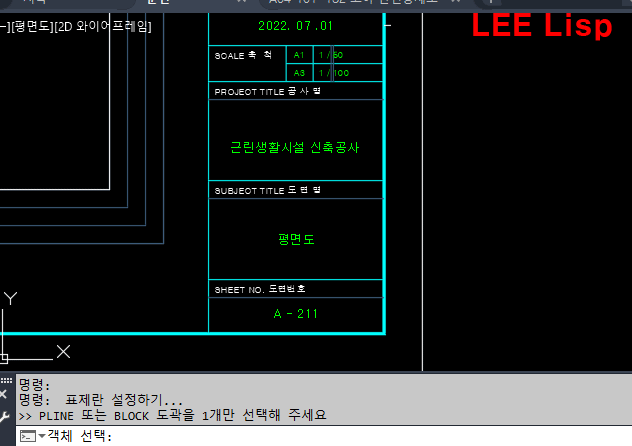

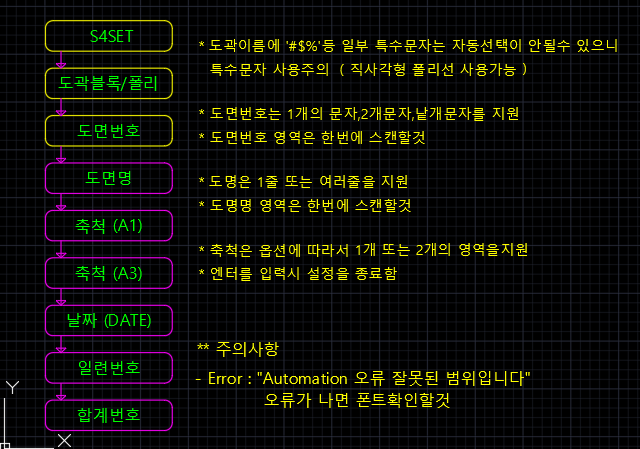

• (S4SET)을 선택하여 도곽 정보 설정을 실행합니다.   도곽블럭의 이름과 도면번호,도면명을 설정하여 자동선택과 출력순서를 정할수 있습니다. 설정순서는  도곽 블록 선택 -> 도면 번호 영역 -> 도면 명 영역 -> ....  엔터 (종료)
• S4SET로 설정된 도곽정보는 A3(자동출력) 명령에서는 도면명까지 사용하고   S4(표제란입력)/W4(도면분활)/M4(도면목록표 작성)등  공동 사용으로 언제든 재설정이 가능합니다
• 설정정보는 도면이 있는 폴더에 저장되어 관리가능하고 상위폴더에 저장된 정보가 있으면 하위폴더까지 읽기 가능합니다





AA3 - 자동선택 출력 (파일내 도곽을 도면번호 순서대로 출력)

1. AA3 실행 시 도곽 블록을 검색하고 목록을 표시합니다.
    S: 축척 도면번호+도면명 [B] 블럭이름
    S: 축척 도면번호+도면명 [P] 폴리선레이어

2. PDF병합과 인쇄순서등 옵션을 조정합니다

3. 확인을 눌러 인쇄를 시작합니다.



그외 미리보기등 세부 DCL설정 아래 링크에서 확인하세요

A3 - 직접선택 출력 (사용자가 선택한 도곽을 도면번호 순서대로 프린트)

1. A3 실행시 도곽선택 필터적용 방식을 선택후 출력합니다

2  도곽 수동 선택 필터 적용여부를 확인합니다 (Y / N)

    출력명령은 기본필터가 적용되어 곡선이 있는 폴리선과 블럭은 선택되지 않고 추가로 필터적용여부로

    다른이름의 블럭을 제외하고 도곽블럭이나 폴리선을 선택할수 있습니다

3. Yes를 선택하면 도곽블럭만 선택 (다른객체는 선택되지 않습니다)



4. No 선택 시 폴리선과 블록 모두 선택 가능하지만 분석 속도가 느릴 수 있습니다.

5. PDF병합과 인쇄순서등 옵션을 조정후 인쇄를 시작합니다.
