Block_DB (Plot 및 Layout 공통사용)



• 도곽으로 사용되는 폴리선 레이어와 도곽블럭 관리
• 폴리선 레이어 - 출력용으로만 사용
• 도곽블럭 - LAYOUT 및 DRAW용 스케일및영역으로 사용
• 체크된 항목만 선택(중복선택가능)
• 도곽블록이름을 기본값 ( *form*,  *Sheet*, *도곽* )에 포함되면 S4SET없이도 도곽으로 인식함
• 와일드 카드에 포함된 블럭이름 생략 (2022H3)
• 도곽블럭이 아닌블록(base plan)은 기본값에 포함되지 않도록 주위 (삭제가능)
• 도곽블럭이름이 인식안되면 직접추가 하거나 S4SET설정으로 추가됨
• S4SET설정값이 있어야 도면순서인식가능 ( 도면번호 도면명 )

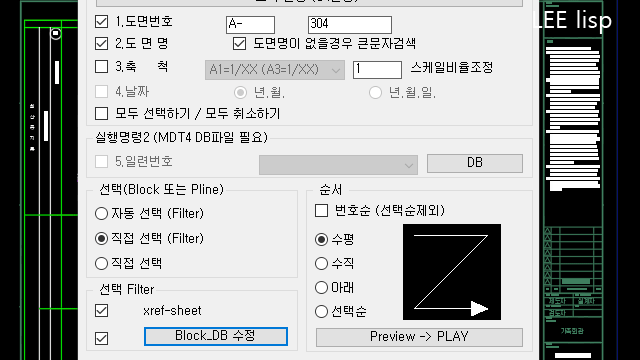

1. 자동선택 과 직접선택 (Filter)에 사용되는 블럭이름관리

2. 블럭 DB 수정

 - 직접입력하거나 S4SET 실행으로 누적된 이름들

 - 와일드카드 사용가능  [*][?][,]

ex)  *23,도각,form*,SH???

[,] 여러이름을 구분

[*] 모든문자대치       O) FORM-23  O) A-23  X) A-234

[?] 문자숫자갯수만큼  O)SHEET O)SHAAA X)SHEE X)SHEET2



* 도곽블럭 이름은 DB가 많이 누적되지 않도록 동일한 이름사용 추천



• 도면번호 및 도곽영역을 자동스케일선택 또는 도면번호순 정렬등 명령어 적용(2019.12.15 이후)
