AR / AR1 / AR2 / AR3 / CDI - 한쪽방향으로 배열(복사)
Lee lisp/Modify2018. 12. 17. 15:01
명령어 : AR ( Array Rect Factor)
- CAD의 Array_Polar ( 객체선택 > "R" > 배열의 중심점 지정 > 갯수 )를 단순화
- 사선방향 적용가능
- Z8-LEE_COMMAND.lsp에서 단축키 및 실행수정
명령어 : AR1 ( Array Rect Factor)
- 점점 커지는 거리로 복사 배열
명령어 : AR2 ( Array Rect Factor)
- 전체거리내 단위거리만큼 복사(배열)됨
- 객체선택 > 전체거리 > 단위거리
명령어 : AR3 ( Array Rect Factor)
- 모듈거리와 실시간 확인 배열 ( Lee Mac )
- 객체선택 > 단위거리 > 전체거리(실시간)

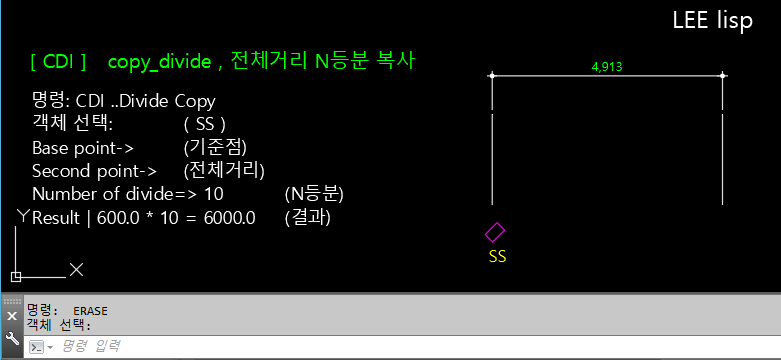

명령어 : CDI ( Copy DIvide )
- 전체거리를 N등분하여 복사(배열)
- 객체선택 > 전체거리 > N등분
