TSD - 화살표 그리기 ( ARROW )

명령 : TSD ( Tag Symbol Draw )

• TSD통합 : 전용명령어 삭제
• AutoScale 적용 예정
• Arrow Symbol : 2점선택 또는 곡선객체등을 선택해서 화살표를 그린다
• 폴리선을 Offset과 Break조합으로 생성 (길면 느리다)
• 복선화살표는 폴리선이 교차된면 안됨



• Line Symbol :  2점선택 또는 곡선객체등을 선택해서 일정한 간격으로 기호입력



• 옵션 ( DCL )

• 스케일 : 화살표 또는 기호 크기
• 모듈/공백 : 양수 또는 음수로 입력 ( 스케일x길이비율 )

    1. 양수/공백 - 거리간격 적용 => ex) 80/1.5 : 80간격(공백1.5포함)

    2. 음수/공백 - DIVIDE N등분 거리적용  =>ex) -80/1.5 : 60~80 N등분 (공백1.5포함)







• P1 P2 : 2점선택형 (직선만 가능)

• SS : 객체 선택형 (방향있음)
• ARC는 시작점 구분이 불가하여 폴리선으로 전환후 실행가능 ( 명령 PLE )

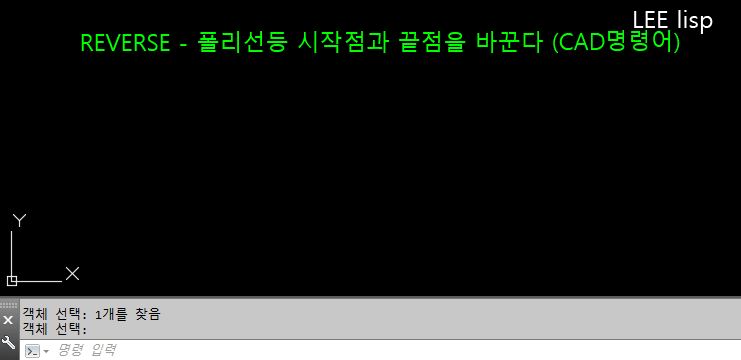

• REVERSE - 역방향 그리기 가능 (2020.06.06 이후)

• CAD명령 REVERSE 적용후 역방향 그리기 가능 (2020.06.06 이전)



• Arrow Symbol1

• Arrow Symbol2

• Arrow Symbol3

• Arrow Symbol4

• Arrow Symbol5

• Line Symbol1

• Line Symbol2
