BE - 철골자재 단면 그리기 ( Structure )
Lee lisp/Draw2019. 2. 6. 20:15
- 명령 : BE ( Beam Draw )
- 철골자재 H-BEAM, ANGLE, CHANNEL 단면을 그린다
- 각파이프 SQUARE 그리기 추가 (2024H8)
- 블럭삽입 추가 (2024H8)

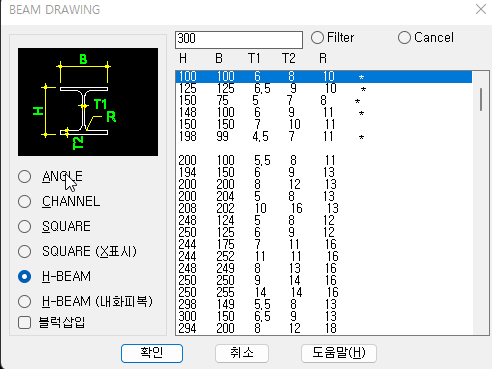

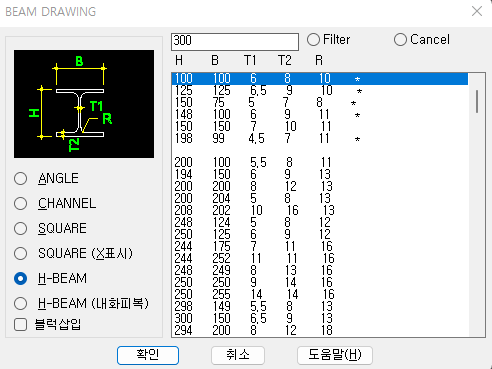

- 옵션 ( DCL )
- H-BEAM, ANGLE, CHANNEL 선택후 규격을 선택
- 철골그리기 "현재 레이어"
- 내화피복 레이어 "Co005FIN"
- 내화피복 - H빔만 선택가능 ( 단면도 사용, 스라브방향 내화피복 없음 )
