COMPARE - 도면 간 차이점 비교 정보

도면 간 차이점 비교 정보

현재 도면을 다른 도면과 비교하거나 지원되는 클라우드 계정에서 유지되는 이전 버전의 도면과 비교합니다.

설계가 진행됨에 따라 특히 원격으로 분산된 팀에서 작업할 때 한 리비전에서 다음 리비전으로 수정된 내용을 기억하기가 더욱 어려워집니다. 이 기능을 사용하면 두 도면 또는 두 도면 리비전 간을 시각적으로 비교할 수 있습니다. 작업할 때 색상 및 구름형 리비전으로 현재 도면에서 차이점이 강조 표시됩니다.

도면을 비교하는 기능은 다음 두 가지 워크플로우에서 액세스할 수 있습니다.

DWG 비교COMPARE 명령을 사용하면 현재 도면을 지정한 다른 도면과 비교할 수 있습니다.DWG 사용 내역DWGHISTORY 명령은 지원되는 클라우드 저장소 공급자가 유지하는 이전 버전과 현재 도면을 비교할 수 있는 팔레트를 표시합니다. 지원되는 클라우드 저장소 공급자로는 드롭박스(Dropbox), Box, Microsoft OneDrive 등이 있습니다.

주: 비교 프로세스의 사용자 인터페이스와 옵션은 거의 동일하므로 다음 예에서는 DWG 비교 기능이 작동 중이라고 가정합니다. 그 외에는 지원되는 클라우드 저장소 공급자에 저장된 도면 버전을 비교하는 것은 동일합니다.

비교 프로세스 중에 DWG 비교 기능은 두 도면 간에 수정, 추가 또는 제거된 객체를 식별합니다. 예를 들어, 매우 단순화된 다음 두 도면을 고려해 보십시오. 각 도면에는 다른 도면에 없는 차이점이 있습니다.

도면 1은 이전 버전의 도면이고, 도면 2는 현재 도면이라고 가정해 보겠습니다.

COMPARE 명령이 시작되면, 이 예에서 비교 도면, 도면 1을 지정한 경우 DWG 비교 도구막대가 도면 영역의 맨 위에 표시됩니다.

비교 결과는 아래 표시된 대로 현재 도면에 표시됩니다.

주: 명확성을 높이기 위해 색맹 사용자를 위한 색상이 다음 그림에 사용되었습니다.

• 도면 간에 공통되는 객체는 기본적으로 회색으로 표시됩니다.
• 비교 도면에는 있지만 현재 도면에 없는 객체는 기본적으로 빨간색으로 표시됩니다.
• 현재 도면에는 있지만 비교 도면에 없는 객체는 기본적으로 녹색으로 표시됩니다.
• 차이점은 구름형 리비전을 사용하여 변경 사항 세트로 강조 표시됩니다. DWG 비교 도구막대의 화살표 버튼은 각 변경 사항 세트를 자동으로 줌 확대하는 방식을 제공합니다.

DWG 비교 도구막대의 설정 패널에서 다른 색상을 지정할 수 있습니다. 또한 설정 패널에서는 추가 화면표시 컨트롤도 제공합니다.

주

• 비교가 활성 상태인 경우, 현재 도면에 대한 변경 사항이 자동으로 탐지됩니다.
• 비교 도면도 열려 있는 경우, 비교 도면에서 수행하는 변경 사항은 변경 사항을 저장할 때까지 비교에서 표시되지 않습니다.
• 현재 도면에서 꺼져 있거나 동결된 도면층은 비교 결과에서 표시되지 않습니다.
• 열린 도면이 없는 경우에도 응용프로그램 메뉴에서 DWG 비교 유틸리티를 시작할 수 있습니다. DWG 비교 대화상자에서 기준 도면 및 참조 도면을 지정하고 비교를 클릭합니다. 비교 결과가 기준 도면에 표시됩니다.

현재 도면으로 차이점 가져오기

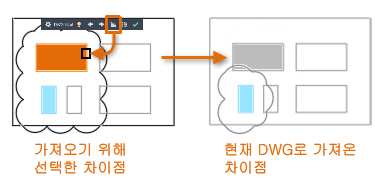

DWG 비교 도구막대를 사용하여, 비교 도면에서 현재 도면으로 차이점을 가져올 수 있습니다. 비교 도면에서 차이점이 있는 객체만 현재 도면으로 가져올 수 있습니다. 이 명령은 이전 버전 도면과 함께 현재 도면을 조정하는 효과적인 방법을 제공합니다.

가져온 차이점은 현재 두 도면에 있기 때문에 자동으로 회색으로 바뀝니다.

비교 결과 내보내기

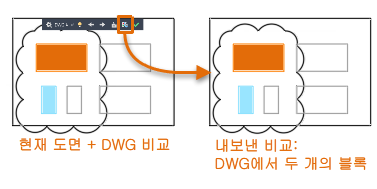

참조를 위해 비교 결과를 새 스냅샷 도면으로 내보낼 수 있습니다. 스냅샷 도면은 비교의 시각적 모양을 유지하며 도면 이름의 조합을 사용하여 이름이 지정됩니다.

주: 스냅샷 도면에는 두 블록, 즉 두 비교 도면의 각각에 대한 블록이 포함됩니다.

일반 제한 사항

DWG 비교 기능의 제한 사항은 다음과 같습니다.

• 모형 공간에서만 작동합니다. 비교하기 위해 선택한 도면이 배치에 저장된 경우, DWG 비교에서 자동으로 모형 탭으로 전환합니다.
• DWG 파일만 지원합니다.
• 일부 객체 유형을 지원하지 않습니다. 예외로는 OLE 객체, 카메라, 지리적 데이터, Map 3D의 GIS 객체, 비DWG 언더레이, 이미지, 조정 모형 및 점 구름이 있습니다.
• 비교 결과를 사용하여 세 번째 도면과 비교할 수 없습니다.
• 내포된 블록 내 ByBlock 또는 ByLayer 특성 변경 사항을 탐지할 수 없습니다.
• 비교 그래픽은 2D 와이어프레임 비주얼 스타일로만 표시됩니다. (AutoCAD만 해당)
• 구름형 리비전이 3D 등각투영 뷰의 변경 사항을 둘러싸지 못합니다.

관련 태스크

• 도면 비교를 통해 작업하려면
• 외부 참조 비교 작업을 하려면

관련 참조

• DWG 비교 도구막대
• 외부 참조 비교 도구막대
• DWG 비교 제한 사항
• DWG 비교 작업을 위한 명령
