마우스 버튼 사용자화 응용





• 스냅을 사용하는 방법은 여러가지가 있습니다.

1. 스냅을 설정하고 사용 - 줌명령어나 엔티티 선택시 원하지 않는것들이 선택될수 있습니다.

2. 명령도중 키보드로 직접 스냅명령어 입력 - "PER"등 직접 입력

3. 리습명령어로 필요한 스냅을 걸어주는방법 ( 'QQ + DS2 )

4. 키보드 조합 명령어를 입력하는방법 - Ctrl+Shift+A를 입력하면 그룹이 ON/OFF...

5. 스냅설정에서 스냅을 설정후에 "F3"키를 눌러가면서 그때그때 ON/OFF 토클

6. 마우스나 디지타이져 버튼을 이용하는방법 (설정방법 아래)





• 마우스키를 변경해서 사용하는 법

사용방법은 명령어 도중에 스냅을 주고 싶은 버튼을 선택하면 스냅이 적용됩니다.

키보드입력보다 빠르게 적용되어

장점으론 작업시간이 상당히 단축되는 점이 있지만



단점으론 다른사람 컴퓨터에서 캐드하기가 쉽지않습니다.





1.가운데 버튼 Pan 기능 해제

  Mbuttonpan -> 0  가운데버튼을 PAN 기능을 해제하여, 마우스명령이 입력가능하도록 합니다.





2.오른쪽 버튼기능 해제

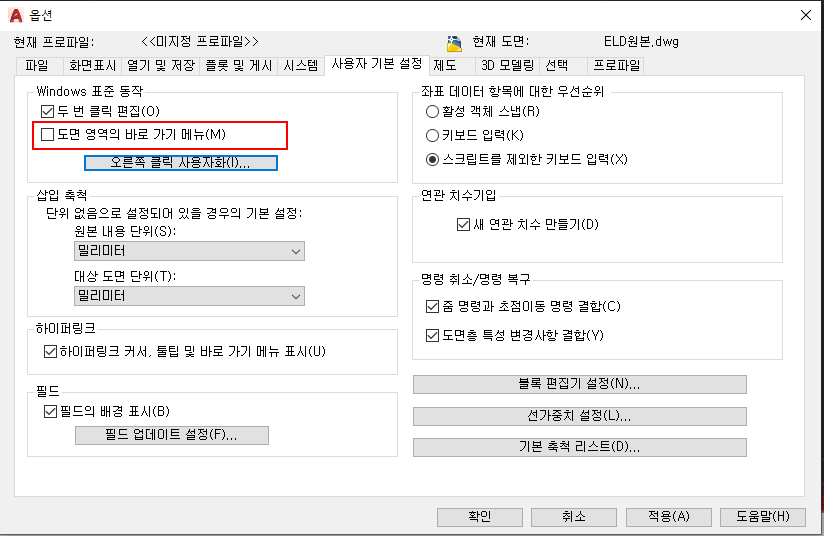

  option > 사용자 기본설정(User Preferences)에서다음과 같은 내용을 해제합니다.

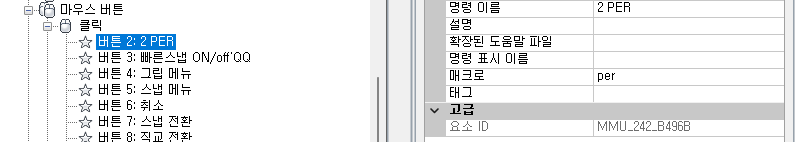

3. CUI에서 마우스클릭 매크로변경



버튼2(우측마우스버튼)는 이름을 스냅2으로 매크로엔 ( PER ) 이라고 입력하고

버튼3(가운데 버튼)은 이름을 스냅3으로 하고 매크로엔 ( 'QQ ) 입력합니다.



위 설정방법은 스냅적용을 PER 과 PER이라 입력할때 사용할수 있다

실행 > 마우스 오른쪽을 누루면 PER이 입력됨

실행 > 마우스 가운데를 누루면 'QQ이 입력됨 (DS2로 설정된 스냅 ON/OFF 토클





1) 적용예시

가운데 버튼 -> PER

Mbuttonpan ->  1

우측버튼만 PER입력하고 가운데 버튼은 PAN설정





2) 적용예시 - 스냅기본값 NONE으로 사용하고 필요시 마우스버튼 사용



버튼2 - PER

버튼3 - qua,end,mid,int,ins,nod,ext

위 설정방법은 스냅설정을 None으로 사용하다 스냅이 필요할때 PER 과 qua,end,mid,int,ins,nod,ext 적용

마우스 사용이 많아져 피곤해서 지금은 사용하지 않는 방법입니다.
