DOD - 문 블럭 크기가 다른 경우

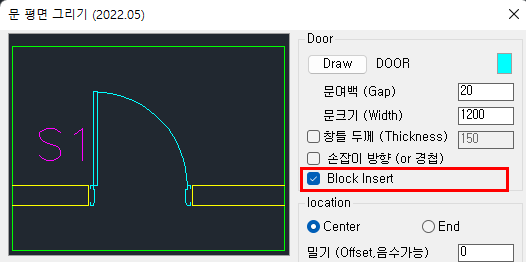

DOD의 문을 그리거나 블럭삽입을 하는 명령입니다

블럭삽입은 문크기와 프레임조건에 따라 블럭이름을 생성하고 도면에 삽입합니다

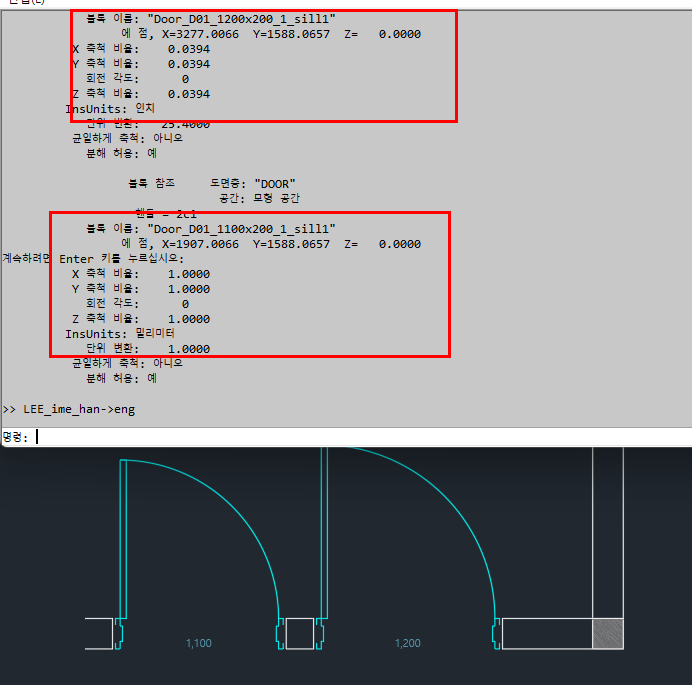

삽입된 블럭의 크기가 다른경우는 도면의 단위와 삽입축척의 단위가 달라서 발생합니다

거리에대한 표기는 크게 미국식(인치)와 국제표준(ISO,m단위)가 있고 우리나라에서는  m단위를 사용합니다

각분야별로 건축(인테리어)는 mm단위를 기준으로 사용하고 토목등은 m단위의 도면을 작성합니다

그래서 건축1000mm와 토목 1 m의 도면을 혼합하려면 1000배 또는 0.001배 축소를 시켜야 실제크기로 삽입이 되는데 이를보정하기 위해 삽입축척옵션이 있습니다  (인치인경우 25.4배수)

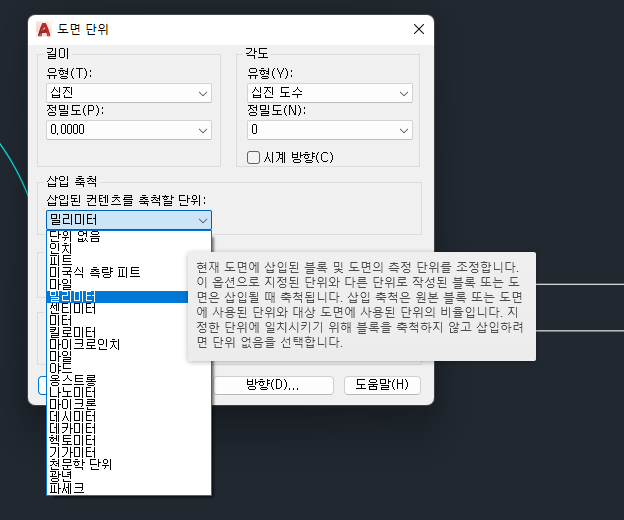

캐드옵션 units에서 파일자체 단위(MEASUREMENT ) 및 삽입객체의 축척단위를 변경할수 있도록 units에서 조정이 가능합니다

--------------------------------------------------------------------------------------------------------------

캐드의 파일도 처음시작시  ACAD.DWT, ACADISO.DWT등 사용자 환경에 따라 파일을 시작해야됩니다

ACAD.DWT는 미국식 단위(인치)가 기본값입니다

이를 변경하여 mm단위로 변경할수도 있지만  ACADISO.DWT를 사용하면 mm단위로 바로적용되어 사용이 됩니다

--------------------------------------------------------------------------------------------------------------

문제는 드로잉을 혼자하는것이 아니라 팀, 또는 타분야  협력분야 작업을 하다보면 사용자마다 처음시작하는 파일단위가 다를경우에 파일에 설정된 단위가 혼합되어 있는경우에 발생합니다.

(다른도면에서 복사해서 붙여넣기 하거나 삽입하여 블럭이름이 사용중인경우)

현재는 이럴경우 삽입단위를 단위없음 또는 블럭단위와 동일하게 mm 또는 인치로 변경해줘야 됩니다

-----------------------------------------------------------------------------------------------------------------

2024B4부터 Units옵션과 별도로 삽입크기에 따라 스케일 적용으로 보완하였습니다
