E2C -엑셀표 캐드로 삽입 연동( EXCEL to CAD )

명령 : E2C ( EXCEL to  CAD )

• 엑셀내용을 캐드표로 작성한다
• 선과 문자로 구성된 표 또는 캐드 객체표 작성
• E2C로 작성된 표는 일반표로 문자와 스타일등 모두 수정 가능 ( DataLink는 정렬과 쉘 크기만 수정가능함 )
• 캐드객체 표는 엑셀 수정에 (병합 및 정렬) 대하여 동일하게 업데이트 가능 (E2U)
• 표을 만들때 저장된 Xdata를 이용 업데이트 ("엑셀파일이름|시트이름|셀주소|")

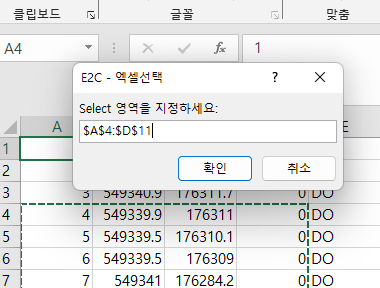

• 순서 : 명령 E2C  ▶ 엑셀에서 가져갈 영역 선택 "확인" ▶ DCL (옵션) ▶ 삽입점





 1) TABLE 신규 (추천)





옵션 ( DCL )



• 셀여백 ( 좌우 문자 높이 1배, 상하 0.5배 ) 및 문자 스타일 적용
• 작성된 표의 여백 수정방법을 아직모름 ( TableStlye에서 셀여백 설정후 표를 생성하거나 리습에서 작성필요 )
• 문자 정렬 :  엑셀값에 따라 왼쪽, 중간, 오른쪽만 적용 ( 위쪽, 아래쪽 적용제외, 직접 수정 가능)
• MTEXT or TEXT 선택







  2) TABLE 대치수정 ( 기존표에 덮어쓰기)

• 전체 셀폭이 비슷하게 수정후 실행
• 엑셀파일 이름 변경등 업데이트가 불가할때 덮어쓰기용





  3) TEXT 신규 1 - 엑셀 행 과 열너비 적용

• 엑셀에서 공백셀은  "_" 표기 (출력안된는 레이어, Defpoints )
• 엑셀 셀에 문자가 입력 되거나 삭제되면 레이어를 변경함 ( E2U )
• 문자+라인으로 구성된 표는 문자만 업데이트 가능 ( E2U, 표형태 변경안됨 )







  4) TEXT 신규 2 - 행높이를 균등하게 표그리기 ( 열너비는 엑셀 사용)



5) TEXT 대치 치환  - 문자수량만큼 치환 ( 배열이 균등해야 됨 )
