E2XY - 엑셀좌표로 CAD객체 그리기 ( EXCEL to CAD)

명령 : E2XY ( XY Coordinates from Excel to CAD )

• 엑셀의 XYZ값으로 CAD객체를 작성한다
• 1개의 폴리선을 그린다 (23B1이전)
• 여러개의 폴리선을 그린다 (23B2이후, 옵션1/옵션2)
• 폴리선, Point,원,직선, 블럭삽입가능
• 표그리기, 번호붙이기 적용
• 수치지적도의 XY좌표는 캐드의 YX좌표로 사용해야됨 ( 주의 )
• 엑셀화면에 보이는 소수점 대로 가져오기에 보이는 엑셀에서 자릿수 변경필요
• XY->XY (일반) 또는 XY->YX (수치지적도) 좌표표기  전환가능



명령어 XY2E 실행후 생성되는 EXCEL파일을 서식으로 사용가능

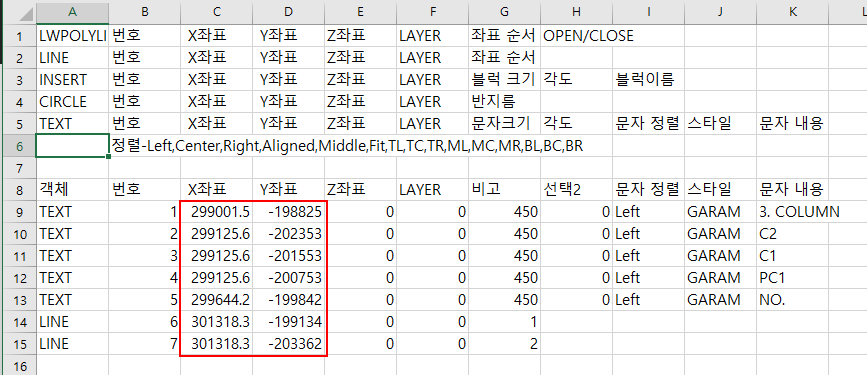

서식순서  :  1객체,2번호,3X좌표, 4Y좌표, 5Z좌표, 6Layer, 7비고(선택1), 8선택2, 9,문자정렬,문자스타일,문자내용

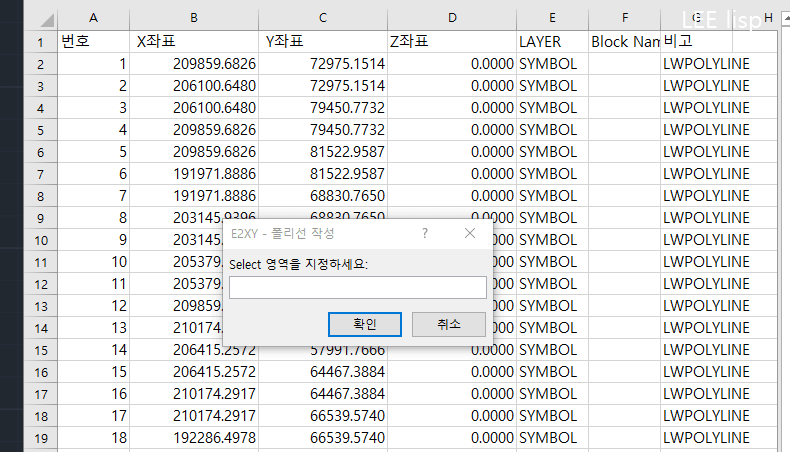

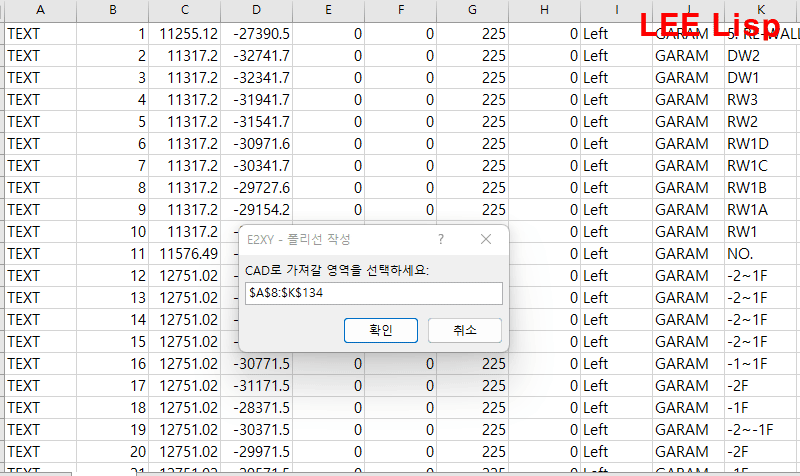

드레그 선택후 확인 (구분을 제외한 데이터만 선택)



필수 사항은 X-Y 좌표 나머지는 선택사항이지만 미리값을 모두 채우는것이 편리함

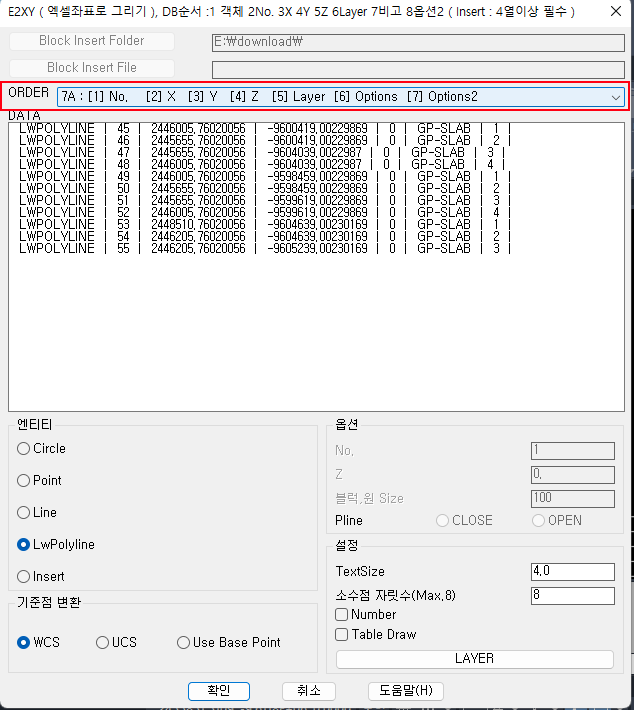

옵션

 1. Folder : 블럭파일이 있는경로 선택
 2. 블럭파일 이름
        1순위-현재도면에 포함된 블럭
        2순위-현재도면이 있는 폴더
        3순위-사용자 설정한 폴더
        4순위-리습_라이브러리폴더내 폴더들 검색 (C:\LEE_LISP\Library )



  3. ORDER : 엑셀에서 선택한 DATA 순서와 동일한 옵션 선택

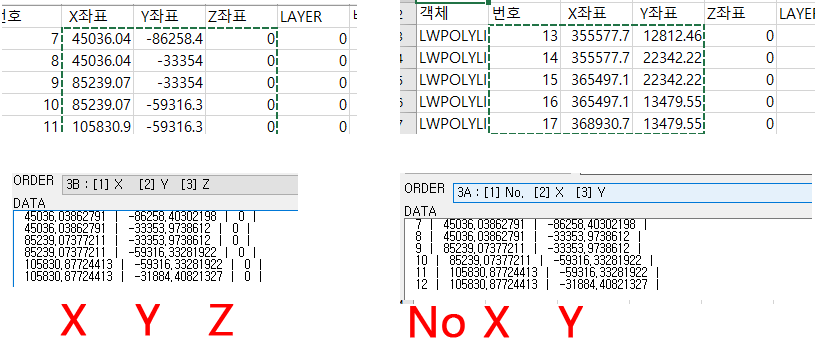

       예) 4열 선택에 따른 옵션

     엑셀에서 선택한 DATA형식에 따라 ORDER 선택필수

4. 엑셀에서 선택한 DATA 리스트
5. 엔티티 (그리기 종류) - 원,점,선,폴리선,블럭등

6. 기준점 변환
    -  WCS     -  UCS    - Use BasePoint (사용자 지정점을 0점으로 적용)



7. 번호 : 데이터에 번호가 없을경우 입력값 사용 (자동넘버링)
8. Z  : Z값이 없는경우 입력값 사용
9. 블럭,원크기 : 데이터에 옵션1이 없는경우 입력값 사용
10.PLine : OPEN/CLOSE - 폴리선의 형태 옵션



  설정

  S1. Text SIze : 표 및 문자입력이 필요할때 크기
  S2. 소수점 : 최대 8까지 지원
  S3. Number : 생성객체의 좌표점에 대한 번호를 표기
  S4  Table Draw : 좌표리스트의 표를 작성





WCS, UCS, 사용자선택 삽입점(상대좌표)  선택가능



관련명령어

XY2E - 캐드객체의 좌표를 엑셀로
