LAIN / LAIN2 - 레이어설정 (2025D1이후)

명령어 : LAIN2 ( LayerList Insert )

• @LAYER로 설정된 프로그램 기본값과 연동된 List_LAYER_Default.txt 파일로 적용

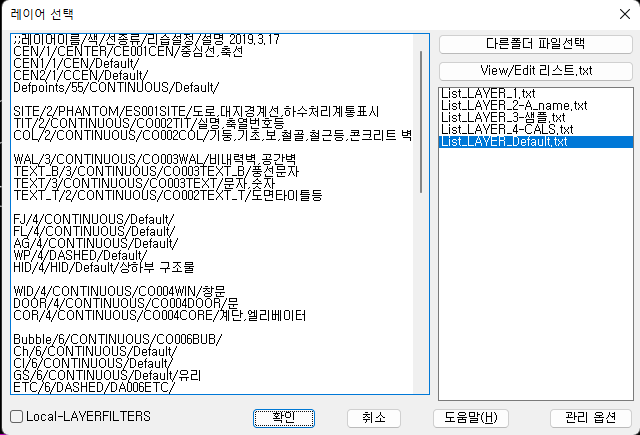

명령어 : LAIN ( LayerList Insert )

• 레이어목록내용을 보고 선택가능하도록 보완
• 관리옵션  :  엑셀 및 도면객체를 이용하여 레이어 리스트.txt 생성 및 편집등 관리기능 제공
• C:\lee_lisp\폴더에 복사된 파일을 사용
• 작업도중 LAIN or LAIN2를 실행하면 동일레이어는 설정값으로 덮어쓰기 복원됨
• 폴더에 있는 TXT파일을 모두 레이어파일로 인식하여 삽입가능

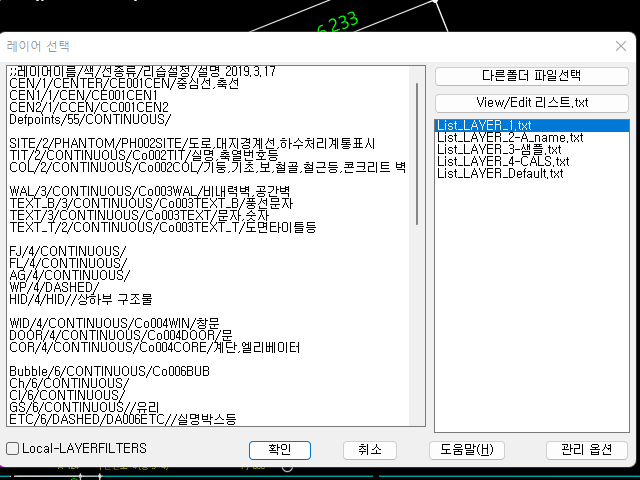

옵션  ( DCL )



• 다른폴더 파일선택 : 기본폴더외 작업폴더등에 있는 레이어 설정파일을 선택
• View/Edit 리스트.txt : 레이어 파일을 메모장으로 확인 및 수정하여 다른이름으로 저장가능

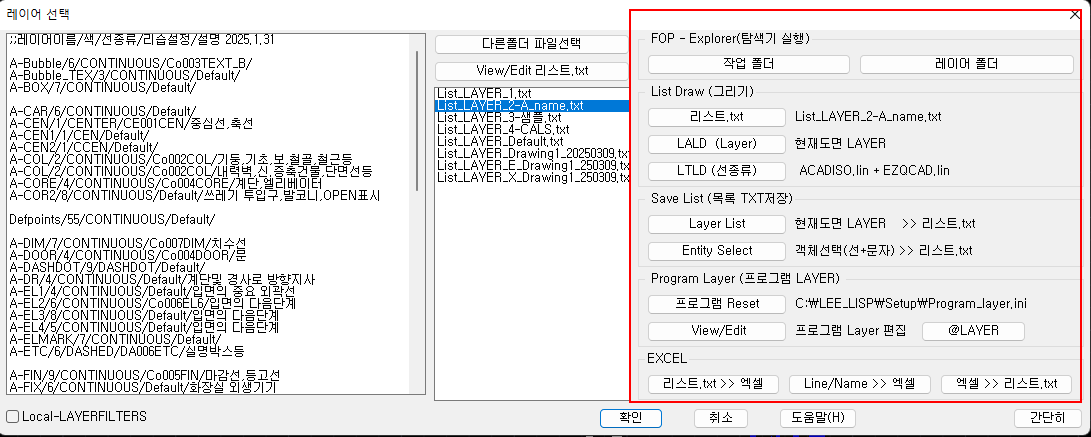

• 관리 옵션  :  레이어 리스트 편집/생성/관리기능 활성화 (엑셀과 객체선택)

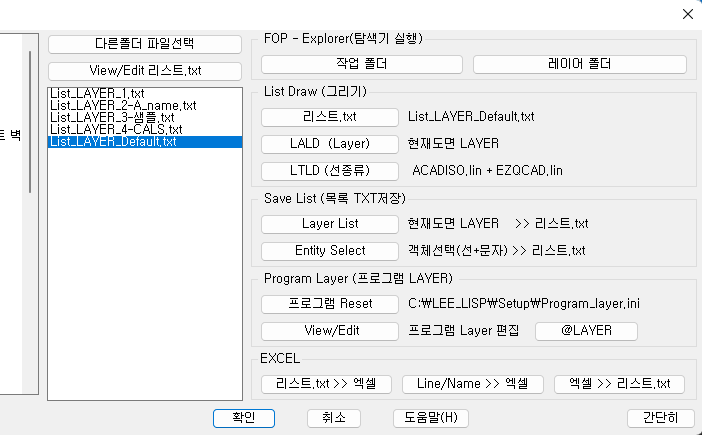

관리 옵션 (리스트 우측구역)

• FOP :  윈도우즈 탐색기 실행
  [ 작업폴더 ]  DWG가 있는 폴더
  [ 레이어폴더 ]  LEE리습 레이어 파일이 있는 폴더



• List Draw (그리기) :  도면 객체로 표기

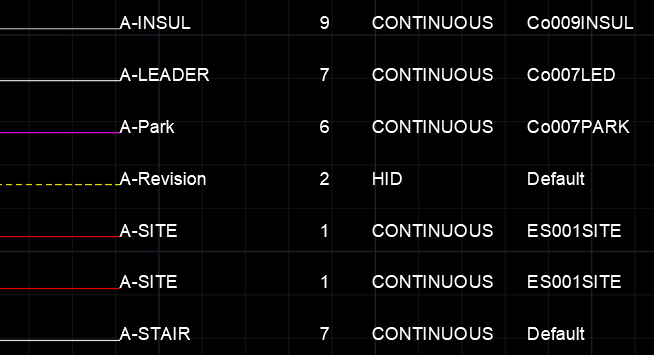

       [ 리스트.txt ]  좌측 레이어 목록중 선택된 파일을 도면에 표기
                          - 레이어 생성없이  객체의 색과 선타입 강제변경

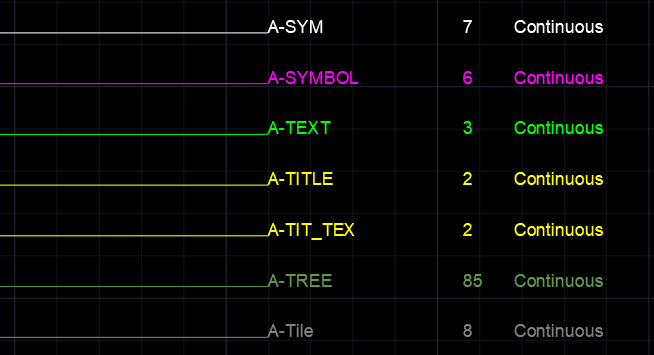

       [ LALD (Layer) ]  현재도면의 레이어를 도면에 표기 (문자까지 레이어 적용)

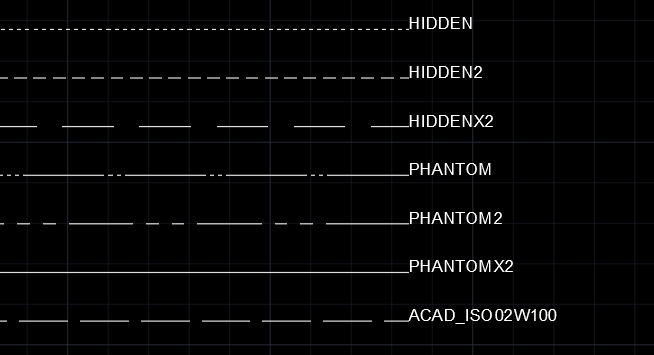

        [ LTLD (Linetype)] CAD의 선타입(ACADISOLin등)과 LEE리습에 포함된 EZQCAD.Lin 그리기





• Save List (목록txt 저장) :  txt파일로 저장하기
    [    LayerList   ]  현재도면 Layer  >> 리스트.txt  :
             도면의 레이어 목록을 List_LAYER_도면명_일자.txt로 저장
    [ Entity Select ]  객체선택 (선+문자) >> 리스트.txt  :
             선택한 객체의 문자(레이어명) + 선 (선색과 선종류)를  List_LAYER_E_도면명_일자.txt로 저장


• Program Layer (프로그램 LAYER





  - DOD나 DDIM등에서 사용하는 레이어를 저장하는파일
  - 사용자가 DOD등에서 수정연동하여 동일한 레이어로 작성할수 있도록 만듬
  - @layer로 생성된 파일을 초기화 하거나 확인
  [ 프로그램 Reset ] : 선택된 List_LAYER_???.txt 파일을 이용하여 프로그램용 레이어를 초기화
  [ VIew/Edit ]  프로그램 레이어 보기/편집
  [  @Layer   ]   프로그램 레이어 관리





• EXCEL : 레이어관리를 엑셀로 보내어 편집후 가져오기 적용
  [ 리스트.txt >> 엑셀 ] 엑셀화면으로 보내기
  [ Line / Nname  >> 엑셀 ] 모든 레이어.txt와 선타입(LIN)목록을 엑셀로 보내기 (레이어 편집 참고용)
  [ 엑셀  >> 리스트.txt  ] 엑셀에서 편집한 목록을 List_LAYER_E_도면명_일자.txt로 저장
