LAIN / LAIN2 - 레이어설정

명령어 : LAIN2 ( Layer List Insert )

• 최종실행한 레이어파일로 바로설정
• 기본값 List_LAYER_1.txt 로 설정







명령어 : LAIN ( Layer List In )

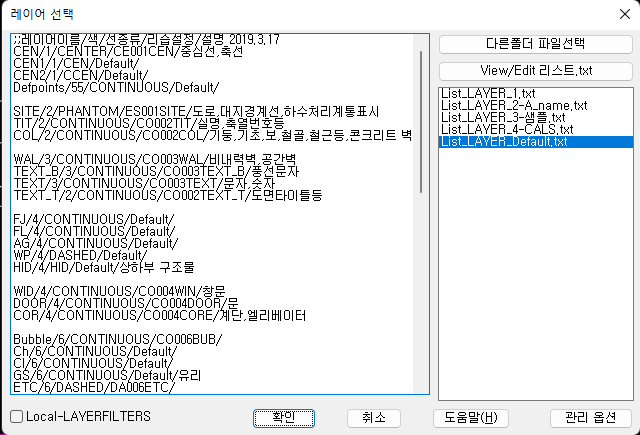

• 레이어목록을 선택 (DCL)
• C:\lee_lisp\폴더에 복사된 파일을 사용함 (삭제하면 원본파일을 다시복사함)
• 작업도면에서 배업(LAOUT) 또는 직접수정파일 사용가능
• 작업도중 LAIN or LAIN2를 실행하면 동일레이어는 업데이트 됨



옵션  ( DCL )



선택할수 있는 레이어 설정방법1. 일반1 (초기설정)2. 일반2 (대안)3. 직접선택4. CALS표준

LOCAL-LAYERFILTERS : 현재도면레이어만 목록 (XREF 레이어 제외)





• CALS 표준레이어 1.4 ( 레이어가 너무 많아 구분해서 입력할수 있도록 설정 )





• 설정파일은 ( List_LAYER_1.txt 등) 직접수정할수 있다

1. 레이어 "/" 색 "/" 선종류 / "리습설정  레이어" / " 메모
2. 레이어명은 중복가능 (최종내용으로 설정됨)
3. ";" 주석문자가 있는 줄은 입력안됨

AG/4/CONTINUOUS/

Bubble/6/CONTINUOUS/Co006BUB/

Bubble_TEX/3/CONTINUOUS/Co003TEXT_B/

BOX/7/CONTINUOUS/

CEN/1/CENTER/CE001CEN/중심선,축선

CEN1/1/CEN/

CEN2/1/CCEN/



COL/2/CONTINUOUS/Co002COL/기둥,기초,보,철골,철근등

COR2/8/CONTINUOUS/C16/쓰레기 투입구,발코니,OPEN표시

Defpoints/55/CONTINUOUS/

DIM/7/CONTINUOUS/Co007DIM/치수선

DOOR/4/CONTINUOUS/Co004DOOR/문

...
