레이어 설정 ( C:\Lee_lisp\List_LAYER_1.txt )

명령어 : LAIN ( 레이어  초기설정  가져오기)

• List_LAYER_1.txt ( Lain 초기 기본값 ) 또는 List_LAYER_2.txt
• 실행파일    C:\Lee_lisp\List_LAYER_1.txt
• 원본파일    C:\Lee_lisp\LEE_lisp2020\data\List_LAYER_1.txt
• 실행파일을 삭제하면 원본파일로 자동복구됨

     ;;레이어 "/" 색 "/" 선종류 / "리습설정" / " 메모

AG/4/CONTINUOUS/

Bubble/6/CONTINUOUS/Co006BUB/

Bubble_TEX/3/CONTINUOUS/Co003TEXT_B/

BOX/7/CONTINUOUS/

CEN/1/CENTER/CE001CEN/중심선,축선

COL/2/CONTINUOUS/Co003COL//기둥,기초,보,철골,철근등

Defpoints/55/CONTINUOUS/

DIM/7/CONTINUOUS/Co007DIM/치수선

DOOR/4/CONTINUOUS/Co004DOOR/문





리습에서 자동선택되는 레이어 설정

Co003TEXT

Co006GIRDER

CE001CEN



• 리습명령어에 사용된 레이어설정에 따라 자동으로 레이어를 선택함
• 1순위 ~ 3순위 적용함

1순위 : 사용자 레이어 설정

LAIN 기본값에 포함된 레이어 설정이 있을경우 ( List_LAYER_1.txt 등 사용자선택 )

 ;;레이어 "/" 색 "/" 선종류 / "리습설정" / " 메모

CEN/1/CENTER/CE001CEN/중심선,축선

Bubble_TEX/3/CONTINUOUS/Co003TEXT_B/

...

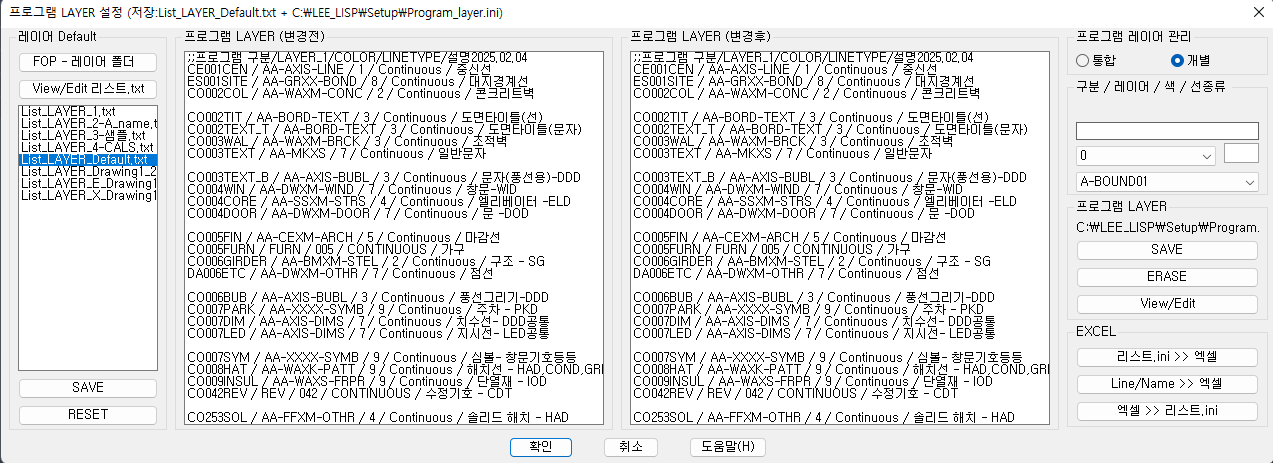

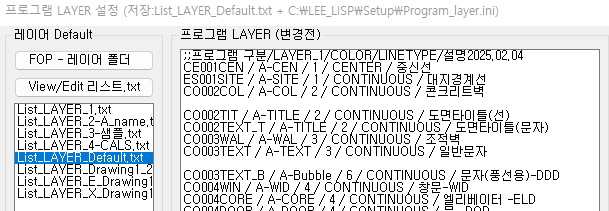

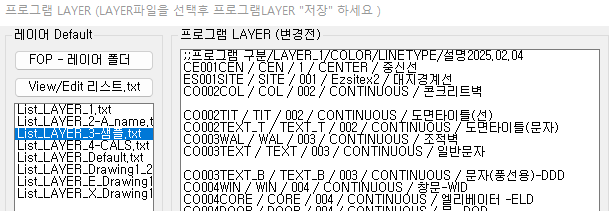

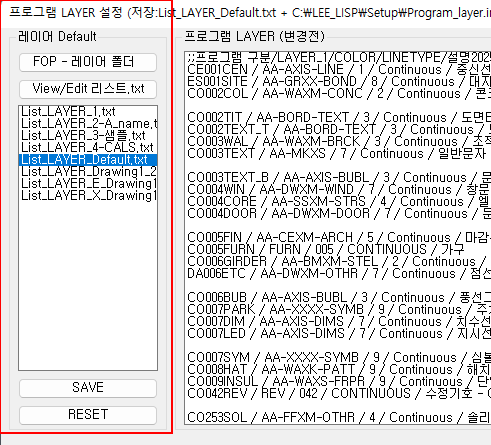

2순위 :  프로그램 기본값

List_LAYER_0.txt  프로그램 구분문자 레이어중 로드되어 있는 레이어 선택

;;프로그램구분문자 /LAYER_1/LAYER_2/CALS/.... 중 선택

CE001CEN/CEN/A-CENTER/AA-AXIS-LINE

ES001SITE/SITE/A-SITE/AA-GRXX-BOND



Co002COL/COL/A-COL/AA-WAXM-CONC

Co002TIT/TIT/A-TITLE/AA-BORD-TEXT



Co003TEXT_T/TIT/A-TITLE/AA-BORD-TEXT

Co003WAL/WAL/A-WAL/AA-WAXM-BRCK

Co003TEXT/TEXT/A-TEXT/A-TEX/TEXT/AA-MKXS

Co003TEXT_B/TEXT_B/A-Bubble/AA-AXIS-BUBL



Co004WIN/WIN/A-WIN/AA-DWXM-WIND

Co004CORE/COR/A-CORE/AA-SSXM-STRS

Co004DOOR/DOOR/A-DOOR/AA-DWXM-DOOR



Co005FIN/FIN/A-FIN/AA-CEXM-ARCH

Co005FURN/FURN/A-FURN/A-FFXM-FURN



DA006ETC/ETC/A-ETC/AA-DWXM-OTHR

Co006GIRDER/GIRDER/A-GIRDER/AA-BMXM-STEL

Co006BUB/Bubble/A-Bubble/AA-AXIS-BUBL



Co007DIM/DIM/A-DIM/AA-AXIS-DIMS

Co007LED/LEADER/A-LEADER/AA-AXIS-DIMS

Co007SYM/SYM/A-SYM/AA-XXXX-SYMB



Co008HAT/HAT/A-HAT/AA-WAXK-PATT

Co009INSUL/INSUL/A-INSUL/AA-WAXS-FRPR

Co253SOL/S-253/A-SOLID/AA-FFXM-OTHR





3순위

1.2순위에 이름이 없을때  레이어구분 문자를 이용 레이어 설정

Co007DIM



;;1~2번문자 선타입 CO :CONTINUOUS CE :CENTER   CC :CCEN        DA :DASHED

;;1~2번문자 선타입 AH :A-HIDDN01   EM :Ezmesh   HI :HIDDEN      DD :DASHDOT

;;1~2번문자 선타입 BO :BORDER        ES :Ezsitex2   PH :PHANTOM  DI :DIVIDE



;;3~5번문자 001 ~256 컬러색

;;6번이상문자 레이어 구분문자 DIM (생성될 이름)
