OSNAP - object Snap

OSNAP (Command)

• CAD 단축키 : OS (OSNAP) 또는 DS (DSETTINGS)
• 평션 F3 : OSNAP- on/off 토클

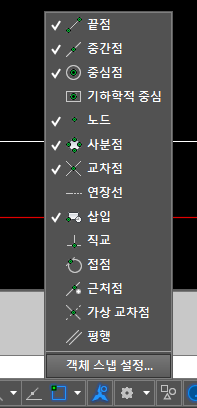

Mode (대문자:단축키)	Description
ENDpoint 끝점  1	Snaps to the closest endpoint or corner of a geometric object 가장 가까운 끝점 또는 구석으로 스냅합니다.
MIDpoint 중간점 2	Snaps to the midpoint of a geometric object 중간점으로 스냅합니다.
CENter 중심점 4	Snaps to the center of an arc, circle, ellipse, or elliptical arc 호, 원, 타원 또는 타원형 호의 중심점으로 스냅합니다.
Geometric CEnter  기하학적 중심 (GCE) 1024	Snaps to the centroid of any closed polylines and splines 닫힌 폴리선 및 스플라인의 무게 중심으로 스냅합니다.
NODe 노드 8	Snaps to a point object, dimension definition point, or dimension text origin 점 객체, 치수 정의점 또는 치수 문자 원점으로 스냅합니다.
QUAdrant 사분점 16	Snaps to a quadrant point of an arc, circle, ellipse, or elliptical arc 호, 원, 타원 또는 타원형 호의 사분점으로 스냅합니다.
INTersection 교차점 32	Snaps to the intersection of geometric objects 기하학적 객체의 교차점으로 스냅합니다.
EXTension 연장선 4096	Causes a temporary extension line or arc to be displayed when you pass the cursor over the endpoint of objects, so you can specify points on the extension 객체의 끝점에 커서를 가져가면 임시 치수보조선 또는 호가 표시되어 치수보조선에 점을 지정할 수 있습니다.
INSertion 삽입점 64	Snaps to the insertion point of objects such as an attribute, a block, or text 속성, 블록 또는 문자와 같은 객체의 삽입점으로 스냅합니다.
PERpendicular 수직점 128	Snaps to a point perpendicular to the selected geometric object 객체에 수직인 점으로 스냅합니다.
TANgent 접점 256	Snaps to the tangent of an arc, circle, ellipse, elliptical arc, polyline arc, or spline 호, 원, 타원, 타원형 호, 폴리선 호 또는 스플라인의 접점으로 스냅합니다.
NEArest 근처점 512	Snaps to the nearest point on an object such as an arc, circle, ellipse, elliptical arc, line, point, polyline, ray, spline, or xline 객체의 근처점으로 스냅합니다
APParent intersection 가상 교차점  (APP) 2048	Snaps to the visual intersection of two objects that do not intersect in 3D space but may appear to intersect in the current view 3D 공간에서 교차하지 않는 두 객체의 가시적 교차점으로 스냅하지만 현재 뷰에서 교차하는 것으로 나타날 수 있습니다.
PARallel 평행 8192	Constrains a new line segment, polyline segment, ray or xline to be parallel to an existing linear object that you identify by hovering your cursor 커서를 놓아 식별하는 기존 선형 객체와 평행이 되도록 새 선 세그먼트, 폴리선 세그먼트, 광선 또는 X선을 구속합니다.
NONe 없음 0	Turns off object snap modes 객체 스냅 모드를 끕니다.

• osmode 7 = 4+2+1   (cen,mid,end)
• osmode 96 = 64+63  (ins,int)
• osmode 9 = 8+1 (nod,end)
• 기하학적 중심 및 가상교차점 스냅
