자동계산 스케일 설정( C:\Lee_lisp\Scale_A1.ini )



• 2025C4이전 : 스케일 설정 A1고정 파일 ( C:\Lee_lisp\Scale.ini )
• 2025D1이후 : @OPTIONS에서 설정한 도곽크기에 따라 A1/A3 각각 사용
  ( Scale_A1.ini or Scale_A3.ini )
• Layout 및 PLot 자동계산 스케일값 ( 1 2 3 4 5 6 배수 )

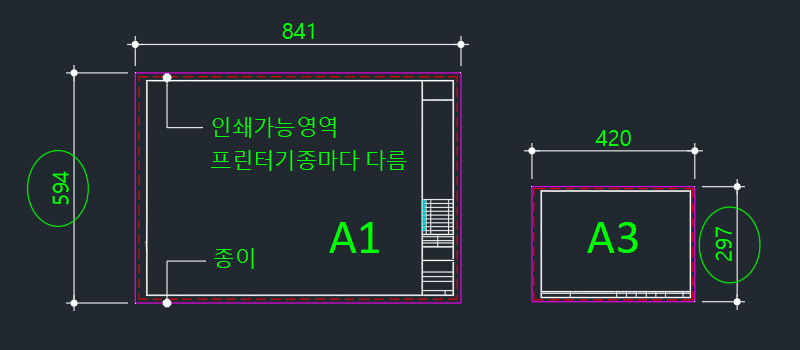

• Layout :  @options에서 설정한 도곽크기의 높이로 계산 ( A1= 594 X 841 )
• PLOT : 출력종이 높이로 크기로 계산
• 종이영역을 포함한 도곽이 가장 정확 하고 테두리선만 있는 도곽도 가능
• 편집후 캐드 재실행 필요함

기본x1 = 1 2 3 4 5 6    기본x2 = 2 4 6 8 1.2    기본 /2 = 0.5 1 1.5 2 2.5 3

합계 1 1.2 1.5 2 2.5 3 4 5 6 8



배수적용

0.0001 0.00012 0.00015 0.0002  0.00025 0.0003 0.0004 0.0005 0.0006 0.0008

0.001 0.0012 0.0015 0.002  0.0025 0.003 0.004 0.005 0.006 0.008

0.01  0.012  0.015  0.02   0.025  0.03  0.04  0.05  0.06  0.08

0.1   0.12   0.15   0.2    0.25   0.3   0.4   0.5   0.6   0.8

1     1.2    1.5    2      2.5    3     4     5     6     8

10    12     15     20     25     30    40    50    60    80

100   120    150    200    250    300   400   500   600   800

1000  1200   1500   2000   2500   3000  4000  5000  6000  8000

 10000 12000  15000  20000  25000  30000 40000 50000 60000 80000





• A3(자동출력)와 LAYOUT 명령에 최적화한 도곽만들기
