SEL1 / SEL2 /SEL3 - 필터선택 (동일조건 객체선택,택1)

명령어 : SEL ( Filter Select , DCL )   -  2024F3이전

명령어 : SEL1 ( Filter Select , DCL )  - 2024F4이후

• 기준객체와 동일한 객체를 선택한다
• 선택옵션 :  Name, Hatch, Color, Entity, LAyer, LType, Style 중 택1
• 캐드명령어 SelectSimilar와 비슷한 명령어 (기준개체와 동일한 조건의 객체들 모두선택)
• 처음선택된 기준객체(복수)와 동일한 객체들만 선택
• 문자내용을 포함한 선택은 TF를 사용하세요
• DCL 및 사용방법 단순하게 조정 (2021D3)
• 순서 :  C:SEL ▶ 기준객체(들) 선택 ▶ DCL ▶ 필터대상 선택  ▶ COPY, MOVE등 캐드명령어 실행

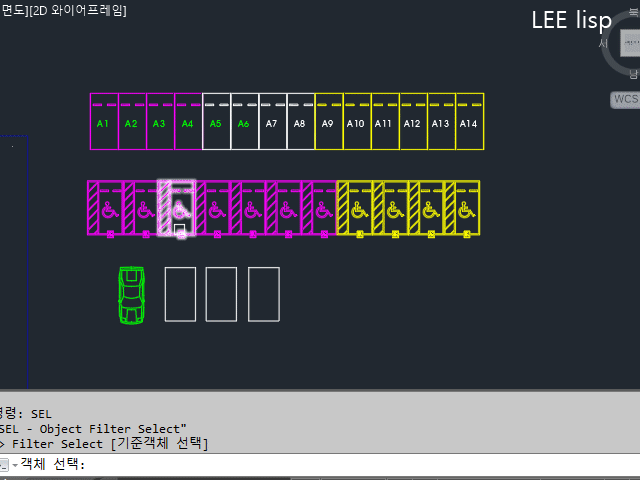

• 예) 기준객체블럭과 동일한 블럭 선택

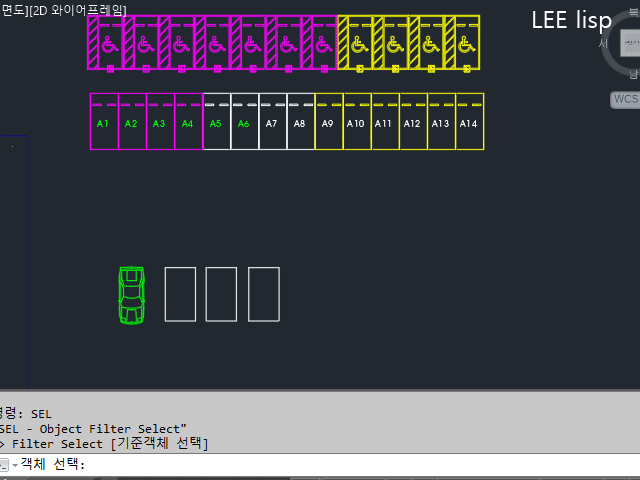

• 예) 복수선택된 기준 레이어와 동일한 객체만 선택



옵션 DCL



1. Name - 블럭,PDF,Image 이름
2. Color - 칼라
3. Entity - 블럭,해치,선,문자...등 엔티티종류별
4. LAyer - 레이어
5. LType - 라인타입
6. Hatch - 패턴이름
7. Style  - 문자,치수선,MLeader 스타일 이름

• 미리선택 :  객체선택된 상태로 종료 (SEL3 기능)





명령어 : SEL2 ( Filter Select ) - Command형, 명령(Copy등)에서 'P' 선택

• 순서 :  C:SEL2 ▶ 기준객체(들) 선택 ▶ 선택방법 옵션 ▶ 필터대상 선택  ▶ 캐드명령 (COPY, MOVE등) ▶ "P" 입력

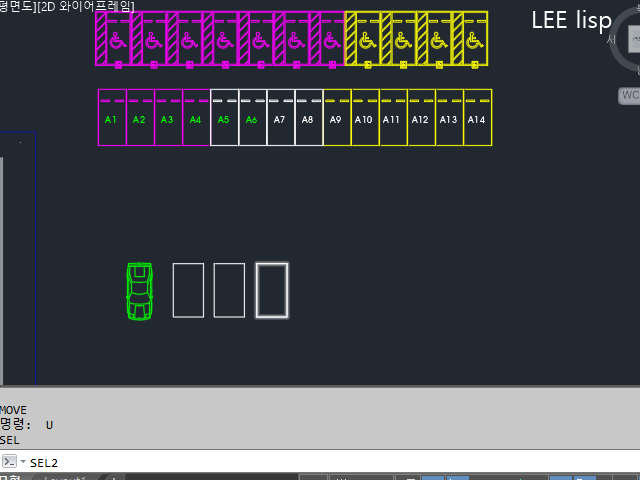

• 예) 문자만 선택(Entity) 해서 이동하기




명령어 : SEL3 ( Filter Select ) - Command형, 필터선택상태에서 캐드명령(Copy등) 진행

• SEL -> SEL3 로 변경
• 순서 :  C:SEL3 ▶ 기준객체(들) 선택 ▶ 선택방법 옵션 ▶ 필터대상 선택  ▶ COPY, MOVE등 캐드명령어 실행

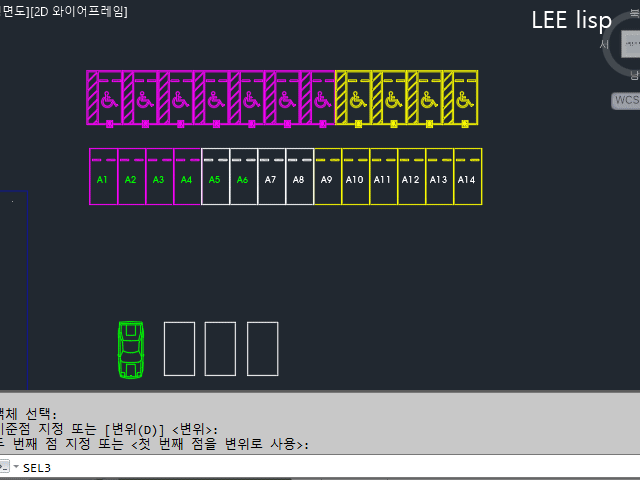

• 예) 문자만 선택(Entity) 해서 이동하기



관련명령어

TF - 문자찾기 (객체선택 포함) https://leelisp.tistory.com/entry/tf
BF - 블럭 또는 이미지 찾기 https://leelisp.tistory.com/entry/bf
