XY2E - 캐드객체의 좌표를 엑셀로 ( CAD to EXCEL )

명령 : XY2E ( XY Coordinates to Excel )

폴리선등 객체의 좌표를 엑셀로 보냄
폴리선의 좌표점을 CAD내 번호와 표로 작성

선택 : POLYLINE,POINT,CIRCLE,TEXT,LINE,INSERT
순서 : 객체선택 ▶ 옵션 DCL ▶ 삽입점 선택(옵션)





E2XY용 서식으로 사용 (2024J9이후 문자와 블럭유형 보완)

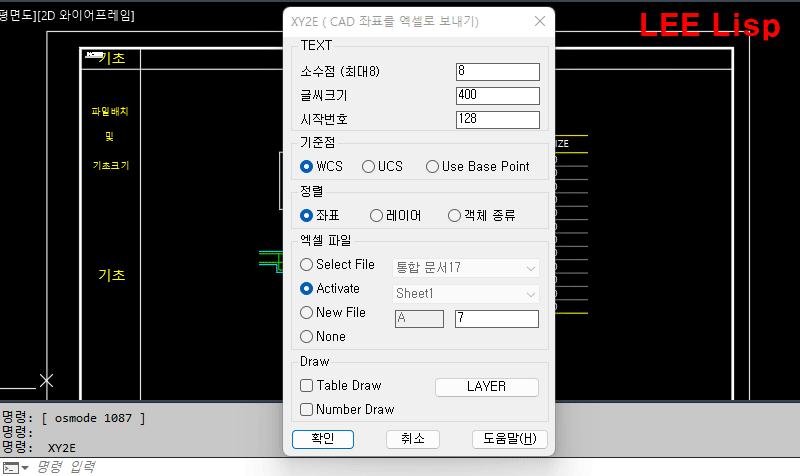

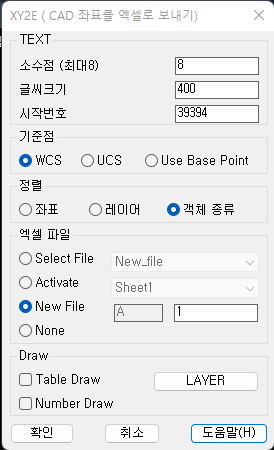

옵션  (DCL)

1.TEXT

1-1 소수점 (최대10) : 캐드표와 엑셀에 보내는 좌표의 소수점
1-2 글씨크기 : 문자 및  좌표리스트 표 그리기 문자 크기
1-3 시작번호 : 객체의 좌표 번호



2.기준점

WCS, UCS, 사용자선택 삽입점(상대좌표) 선택가능





3.정렬 (23B3이후)

3-1 좌표

3-2 레이어

3-3 객체 종류

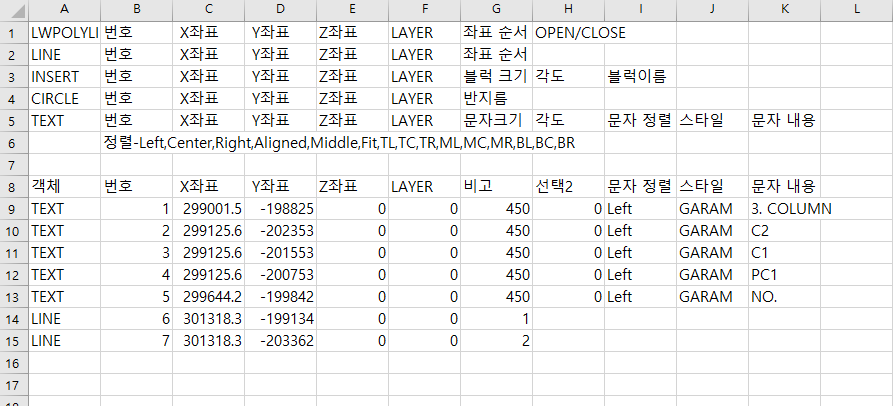

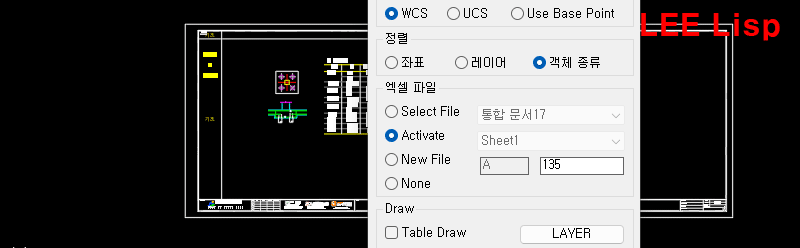

4.엑셀파일

4-1 Select File - 엑셀파일중 직접선택
4-2 Activate - 활성화된 엑셀파일과 시트 선택(자동)
4-3 New File -새로운 엑셀파일생성
4-4 None - 엑셀파일없이 좌표리스트(표)와 번호를 입력할경우

5.그리기

5-1 Table Draw - 좌표리스트(표) 그리기

5-2 Number Draw - 좌표점 번호 표기

5-3 Layer - 그리기 레이어 설정
