A3/AA3 자동출력 - 도곽정보(도면번호,도명)을 가져오지 못하는 경우 해결방법

• S4설정이 없어 비활성화된 상황
  -> 번호+이름(S4SET)을 선택 도곽 및 도면번호등을 설정후 실행
  -> S4설정은 폴더별 저장되고 하위폴더 계승됨
  https://leelisp.tistory.com/entry/S4SET?category=765088

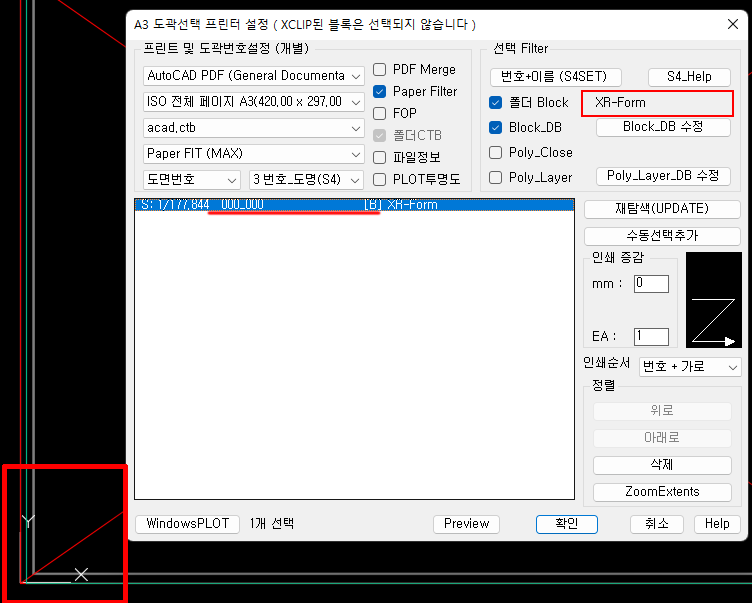

• S4설정이 되어 있어도 도곽정보를 가져오지 못하는경우
  -> 변경된 UCS로 인해 잘못된 상대좌표를 인식하여 발생하는 상황으로 확인
  -> UCS를 WCS (UCS->W,표준)로 설정후 출력
  -> UCS상태에서도 도곽정보를 인식하는 최신버전으로 변경 (22G8이후)

• WCS(표준)아이콘

• UCS 상태



• 22G8이후 보완 UCS상태에서도 도곽정보를 가져올수 있도록 보완
• S4SET도 UCS상태에서 설정한경우 WCS에서 재설정하거나 22G8이후 버전설치후 재설정
