SEL - 다중조합 필터선택 (동일조건 객체선택)

명령어 : SEL ( Filter Select , DCL )   - 2024F4이후 신설

• 기준객체와 동일한 객체를 선택한다
• SEL1은  옵션중 택1 선택, SEL 은 다중조합으로 선택가능
• Name, Hatch, Color, Entity, LAyer, LType, Style, Area, Lenght, Radius, Width 다중조합 선택
• 처음선택된 기준객체(복수)와 동일한 객체,레이어,면적,길이등 다양한 옵션을 조합하여 선택
• 문자내용을 포함한 선택은 TF를 사용하세요
• 순서 :  C:SEL ▶ 기준객체(들) 선택 ▶ DCL ▶ 필터대상 선택  ▶ COPY, MOVE등 캐드명령어 실행

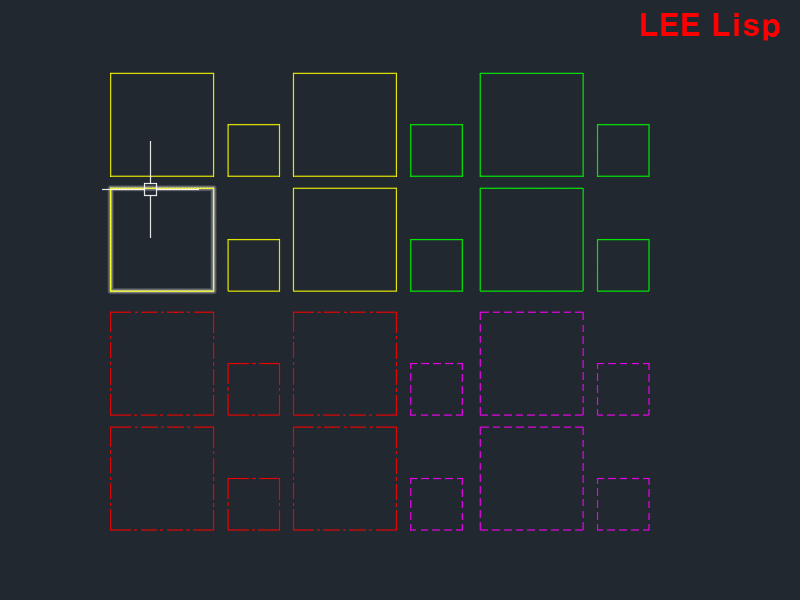

  예 ) 폴리선과 면적 조합으로 객체 선택

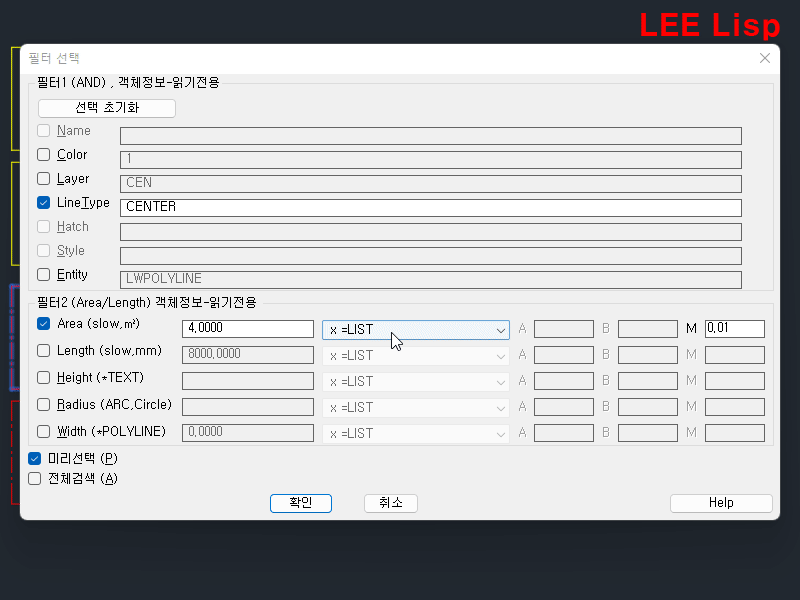

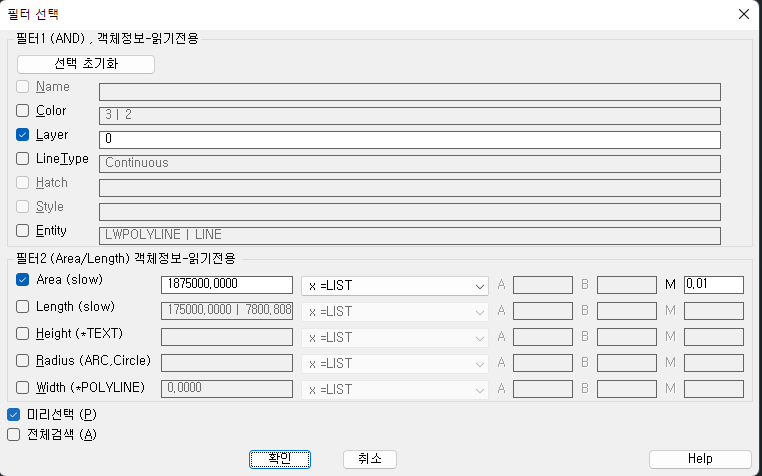

옵션 DCL



1. Name - 블럭,PDF,Image 이름
2. Color - 칼라
3. Entity - 블럭,해치,선,문자...등 엔티티종류별
4. LAyer - 레이어
5. LType - 라인타입
6. Hatch - 패턴이름
7. Style  - 문자,치수선,MLeader 스타일 이름
8. Area (slow,㎡) - 면적 객체 선택, 기준객체 또는 직접입력 가능
9. Length - 길이객체 선택,
10. Radius - 곡선,원,곡선이 있는 폴리선을 선택
11. Width - 두께값이 있는 폴리선을 선택







 객체정보 -  기준객체의 정보를 표기 (읽기전용, M:오차)

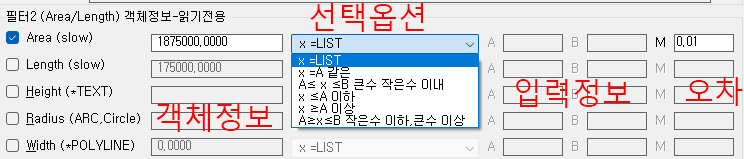

 선택옵션 (M:오차적용)

        x =LIST : 객체정보와 동일한 객체 선택 (기준객체가 복수일수 있어 동일한 객체만 적용)

        x=A 같은 : 입력값 A에 작성한 값과 동일한 객체 선택

        A≤ x ≤B 큰수 작은수 이내 : A와 B사이에 포함된 객체선택 (순서 자동)

        x ≤A 이하 : 입력 값  A값보다 작은 객체 선택

        x ≥A 이상 : 입력 값  A값보다 큰 객체 선택

        A≥x≤B 작은수 이하,큰수 이상 :  A와 B에 입력된 작은수 이하, 큰수 이상인 객체선택 (순서 자동)

   * A와 B를 모두사용하는경우 순서와 관계없이 큰수 작은수 자동으로 구분함



• 면적/길이/반지름/두께값은 값 입력 가능

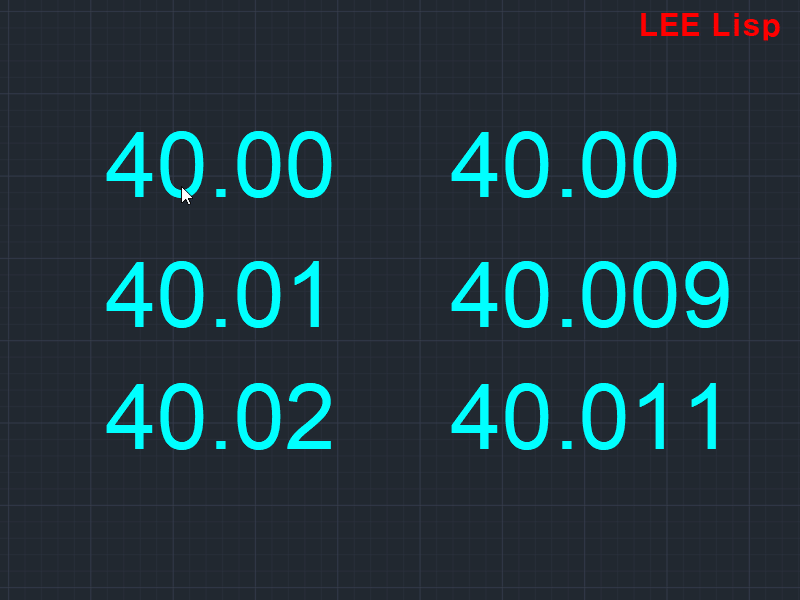

• 오차 (높이 40이고 오차가 0.01일경우 40.0099 까지는 포함되고 40.01부터는 선택되지 않음)



관련명령어

TF - 문자찾기 (객체선택 포함) https://leelisp.tistory.com/entry/tf
BF - 블럭 또는 이미지 찾기 https://leelisp.tistory.com/entry/bf
