W4 - 개별파일 분리 (Wblock)

명령어 : W4 ( Wblock for Layout )

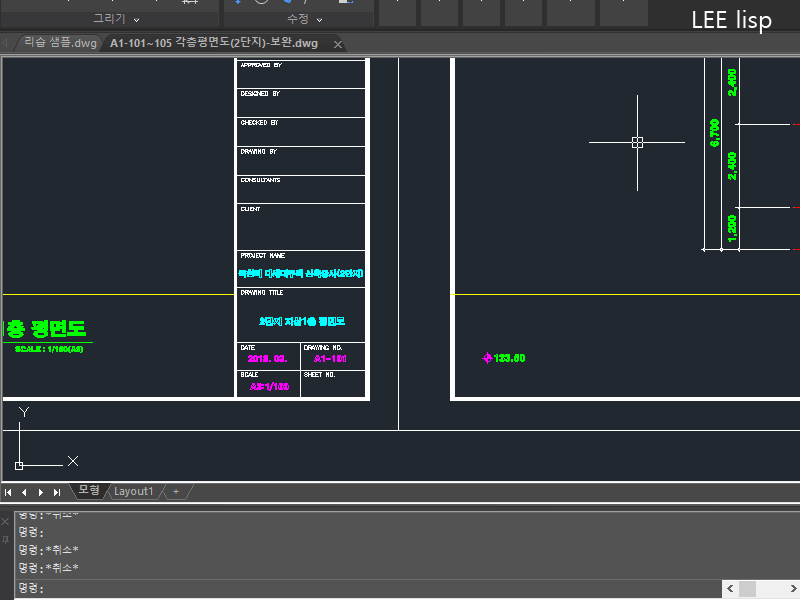

• 표제란정보(도면번호와 도명)를 이용 도곽별 개별파일로 분리(Wblock)
• WBLOCK 생성객체는 삭제됨 ( 남은 객체확인용 )
• 작업파일은 실행전 저장 또는 UNDO 복구할것
• 속성+동적블럭 지원 (22D1이후)
• 선택 : 도곽블럭 - 도곽형태에 따라 Window 및 Crossing 선택 및 영역확장선택 가능
• UCS상태에서 도곽정보 읽기보완 (2022G8이후)
• 통BASE는 사전에 분리후 실행필요함 (XXX, XXX4, XCLIP)
• 순서1 (바로실행) : DCL 옵션설정후 "확인" ▶ 자동선택 or 직접선택 ▶ 폴더생성후 개별파일 생성
• 순서2 (목록확인) : DCL 옵션설정후 "Preview-> PLAY" ▶ 자동선택 or 직접선택 ▶ 목록확인 ▶ 폴더생성후 개별파일 생성

• 도면명이 겹치지 않도록 폴더생성 (파일 OPEN후 명령진행 횟수)

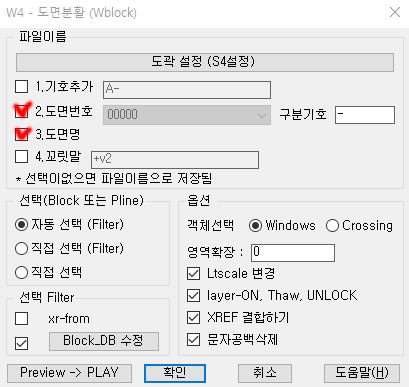

옵션 (DCL)

• S4SET(설정) 공동사용 - 도면번호와 도면명위치, 도곽이름선택    https://leelisp.tistory.com/entry/S4SET

• 파일이름 - 도면번호, 도면명등 조합하여  파일이름 생성

1. 기호추가 : 프로젝트명(머릿말) 추가 또는 설정도곽에 분야별기호( A, S )가 포함되어 파일이름 앞에 붙일경우 사용
      ex)  허가도면_GK-A-000_도면모록표.dwg


2. 도면번호 : 낱개문자일경우 번호스타일 활성화가능
3. 도면명 :
4. 꼬리말 : 파일이름 뒤에 추가로 붙일경우 ( 날짜 또는 파일버젼등 )
      ex)  A-000_도면모록표_R01_2020_04.dwg
5. 날짜  -> 꼬릿말로 변경 2020.04.18 삭제
   구분기호 : 도면번호와 도면명 사이에 구분문자를 직접입력

• 윈도우즈에서 파일이름으로 사용불가인 특수문자( *?/\:<>| )를 언더바로 수정( _ )
• Ltscale변경 : 분리될 파일을 도곽크기에 따라 스케일변경
• Layer-ON,Thaw,Unlock : off된 레이어를 포함하여 선택할수 있도록 레이어설정 해제
• XREF 결합하기 : XREF된 블럭을 결합후 분리 ( 복잡한 2중 XREF등 안될수 있음 )
• 문자공백 삭제 : 도면명의 공백을 모두삭제 (기본값은 2자이상 공백을 1개로 줄임, 2020.04.18추가)



• 옵션에 따라 생성될 이름 확인후 실행 가능

• 도곽범위 점검



• 직접선택(필터) - 도곽만 선택됨



• 속성블럭 도곽지원





S4SET - 표제란 정보설정

S4SET - 표제란 정보설정 ( Plot 및 Layout 공통사용)



도곽선택 (Filter)

도곽블럭 선택 ( Layout 공통사용 )

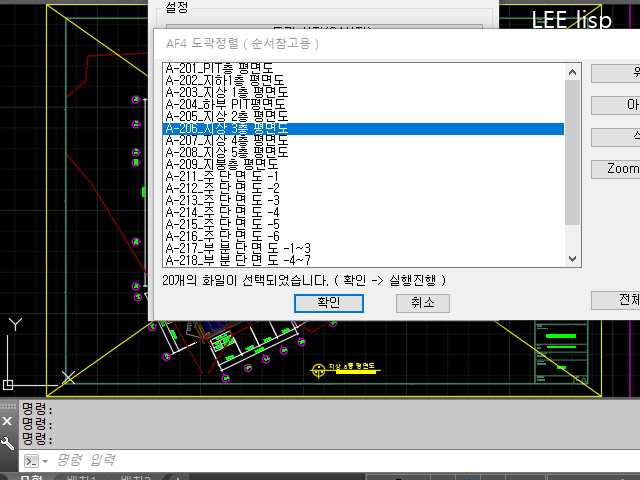

미리보기

Preview->Play ( Layout 공통사용 )



1. 도곽블럭만 직접선택 ( S4설정 사용안함 )
2. XCLIP된 블럭은 선택되지 않음
3. 도곽영역내 블럭은 선택되지 않음
4. 도곽영역을 넘는 블럭선택 주위

• 관련명령어

1. XXX - Xclip 명령
2. XXX4 - 통블럭 Xclip
3. XCD - Xclip 삭제
4. S4설정 - LAYOUT 및 출력 프로그램 공통설정
5. BLOCK_DB수정  - 도곽블럭 기본값 및 BLOCK_DB
6. FOP - 작업파일 폴더 탐색기 열기
