설치 3단계 - 리습실행 과 필수 옵션 확인

요약

• 파일설치와 LEE_Lisp설정, 마무리 3단계로 구분
• 1단계 - 실행중인 모든 CAD를 종료하고 SETUP_LEE_Lisp_2024.Exe 파일설치
• 2단계 - LEE_Lisp 설정 프로그램 실행 (레지스트리 정보추가 )
• 2-1단계 - 윈도우즈7 또는 캐드 검색이 안될경우 설치방법 (드레그드롭)
• 3단계 - 리습실행확인 및 단축명령어 수정
• 수동설정 - AutoCAD 검색이 안된경우 수동설정

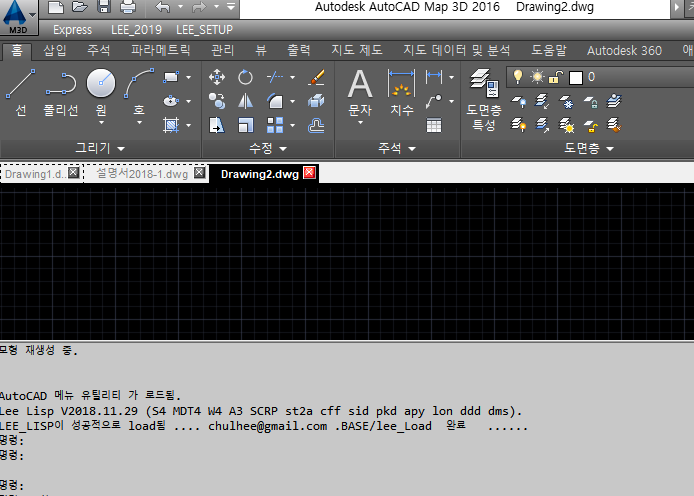

3단계 :  CAD 실행후 리습실행 확인

정상적으로 실행되면 메뉴가 추가되고 리습 load완료 문구가 출력됩니다



리습이 실행되어도 메뉴가 생성되지 않으면 menubar > 1 적용

- 메뉴가 로드되지 않았으면 menuload 또느 cuiload에서 리습메뉴 수동설정
  https://leelisp.tistory.com/entry/menuload?category=765072

- BricsCAD는 리습이 로드되고 캐드를 재시작해야 메뉴가 로드됩니다

- ZWCAD는 2022버전부터 메뉴바와 리본메뉴동시 사용가능
- ZWCAD는 2021이전버전은 클래식모드에서 메뉴를 사용하실수 있습니다
   https://leelisp.tistory.com/entry/ZWCADSETUP?category=765072





설치마무리 ( 단축키 수정 및 메뉴업데이트 )

- 2022G4부터는 단축키 자동병합 적용
- 단축키를 수정할경우 @ONEKEY 실행

@ONEKEY - 단축 리습 명령어 병합





* 명령어 @ONEKEY
   - 캐드단축 명령어 및 리습단축명령어 수정
   - 추가된 리습명령어와 기존 리습단축명령어를 병합
   - ACAD.PGP와 통합하는것은 아님(개별실행)
   - 구메뉴 삭제포함

   * CAD 프로그램 단축키
  - AutoCAD : ACAD.PGP
  - GstarCAD : GCAD.PGP
  - ZWCAD : ZWCAD.PGP
  - BricsCAD : Default.pgp

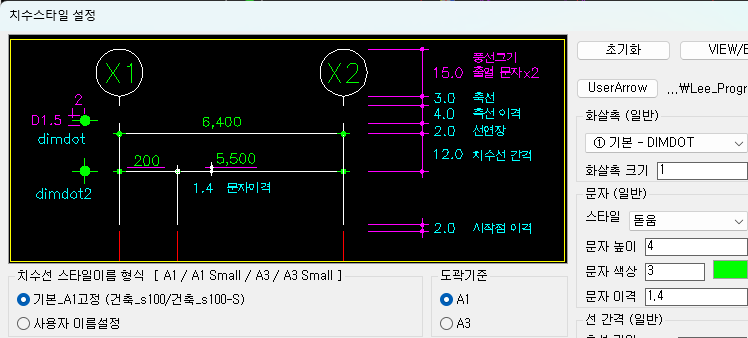

@DDIM - 치수선 스타일 설정

- 2025D2부터 도곽의 기준을 A1/A3중 선택가능

- 스타일이름과 문자크기,색상, 치수선간격,화살표 크기등 설정



@DDIM - 치수스타일 설정

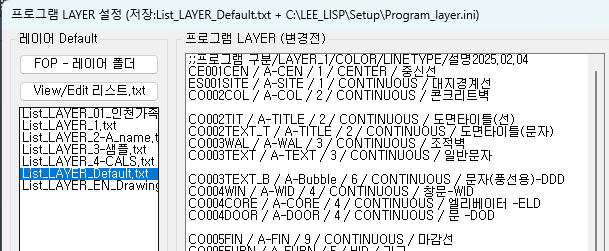

@LAYER - 레이어 설정

- 2025D2부터 프로그램에서 사용하는 레이어를 간단히 생성함

- LAYER설정된 파일 (List_Layer_???.txt) 선택하여 저장시 프로그램레이어 파일을 생성함





 - DOD등 프로그램에서 변경하는 레이어를 저장관리함



- 프로그램 레이어 (C:\LEE_LISP\setup\Program_layer.ini)
;;프로그램 구분/LAYER_1/COLOR/LINETYPE/설명2025.02.04
CE001CEN/CEN/1/CENTER/중신선
CO002COL/COL/2/CONTINUOUS/콘크리트벽
CO007DIM/DIM/7/CONTINUOUS/치수선- DDD공통





- LAIN용 기본값 ( C:\LEE_LISP\list_LAYER_Default.txt)
;;레이어이름/색/선종류/리습설정/설명
A-CEN/1/CENTER/CE001CEN/중심선,축선
A-COL/2/CONTINUOUS/Co002COL/기둥,기초,보,철골,철근등



@LAYER-프로그램 레이어 설정 (2025D2 이후)

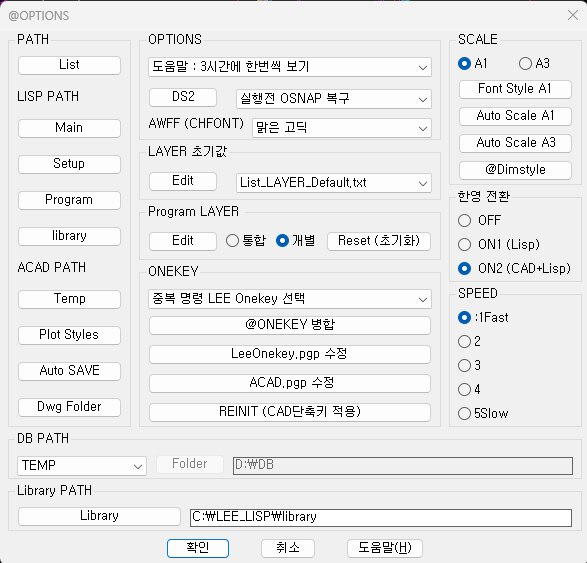

@OPTIONS - 종합설정

- 2025C4까지 도곽의 기준 A1고정

- 2025D2부터 도곽의 기준을 A1/A3중 선택가능함 (자동스케일 치수선등등)



@Options - 리습 설정
