@DDIM - 치수스타일 설정

명령어 : @DDIM  또는  @Dimstyle - 2025D2이후 신설

• 치수선스타일 관리자 ( DCL )
• 치수선 스타일의 이름과 문자, 화살크기등 사용자가 변경해서 사용할수 있도록 주요옵션을 적용
• 도곽기준 A1/A3 선택가능
• 치수선스타일 이름은 A1용과 A3용이름 예제 제공





옵션 (DCL)

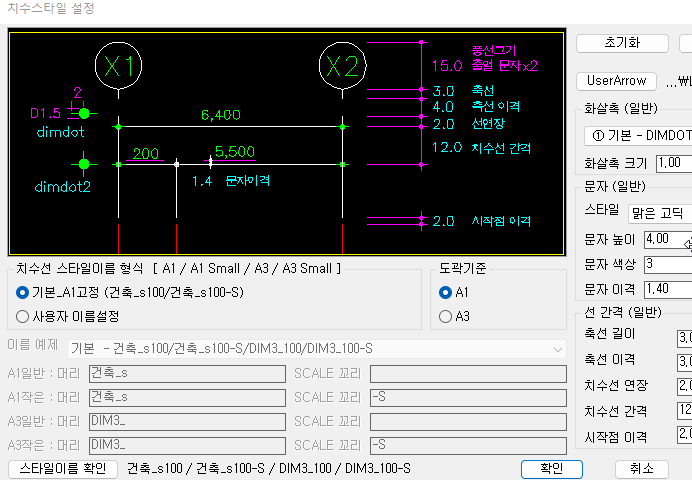

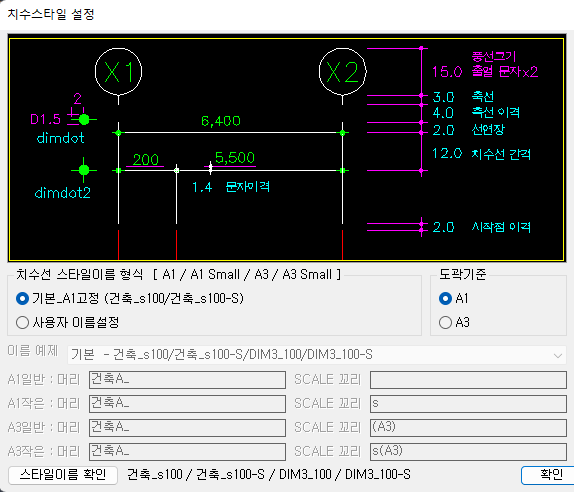

1. 치수선스타일 이름설정 구역 (좌측)



• 이미지 선택시 설명이미지 토클 (치수선 간격과 화살표)
• 기존사용자의 호환성유지를 위해 기본값은 A1고정임
• 사용자 이름설정시 이름변경가능
• 이름은 머릿말/스케일/꼬리말로 구성되며
• 머릿말과 꼬리말중 1개는 빈칸적용가능
• A1일반 : DD1A에서 자동선택되는 A1용 스타일
• A1작은 : DD1S에서 자동선택되는 A1용 스타일
• A3일반 : DD1A에서 자동선택되는 A3용 스타일
• A3작은 : DD1S에서 자동선택되는 A3용 스타일
• 예제이름은 스케일 100일때 표기되는 형식 스케일에 따라 변경됨

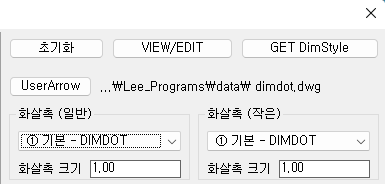

2. 치수선스타일 관리구역 (우측상부)

• 초기화 : 모든설정을 초기화함
• VIEW/EDIT : 메모장으로 설정파일을 직접수정
• GET Dimstyle : 도면에 포함된 스타일에서 설정값을 가져옴 (@ddim스타일에서 사용가능한 설정만)
• UserArrow : 사용자가 화살표 머리에 사용할 블럭을 변경할수 있도록 링크 추가
  파일은 지워지지 않을 폴더나 LEE리습 프로그램 DATA폴더에 저장할것을 추천
   LEE리습 기본값인 Dimdot 또는 Dimdot2를 덮어쓰기로 변경해서 사용할수도 있음
• 화살표 머리와 스케일 선택시 설명이미지 변경적용 (이미지 선택시 토클추가)
• 이미지 선택시 설명이미지 토클 (치수선 간격과 화살표)

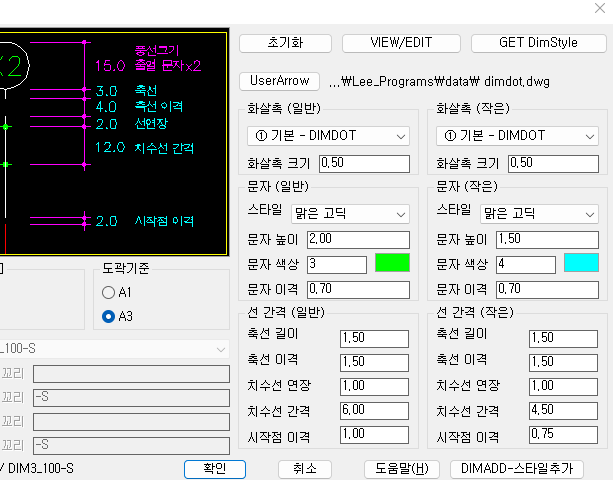

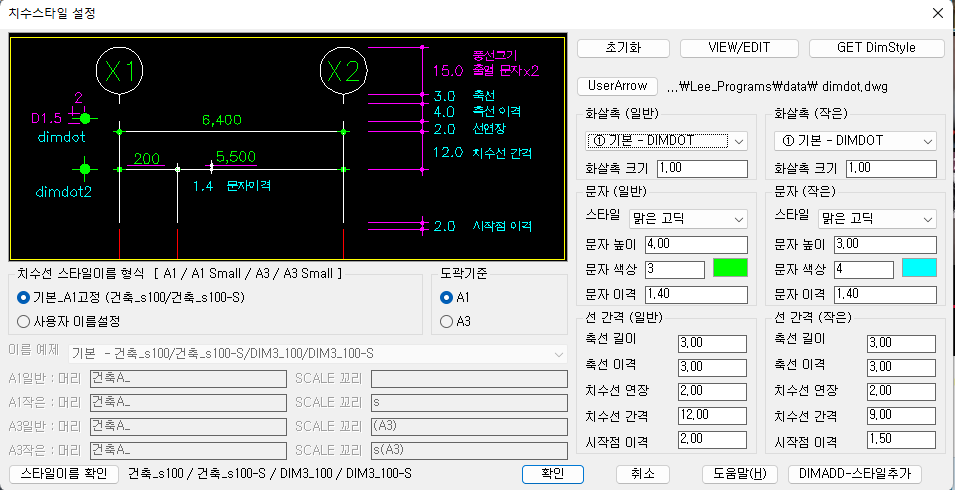

3. 치수선스타일 문자와 선간격 설정구역 (우측하부)

• 도곽기준에 따라 문자 및 치수간격 조정
• DIMADD - 치수스타일 추가 (스케일만 입력)
