A3/AA3(자동출력) - 작업 순서

인쇄순서 3단계

 1. 도면번호정보

 2. 도면위치 (기준-좌측하단)

 3. 사용자 편집





인쇄는 도곽정보(S4SET,도면번호+도면명) 또는 위치에 따라 자동정렬되고 사용자가 추가로 순서를 변경할수 있습니다.

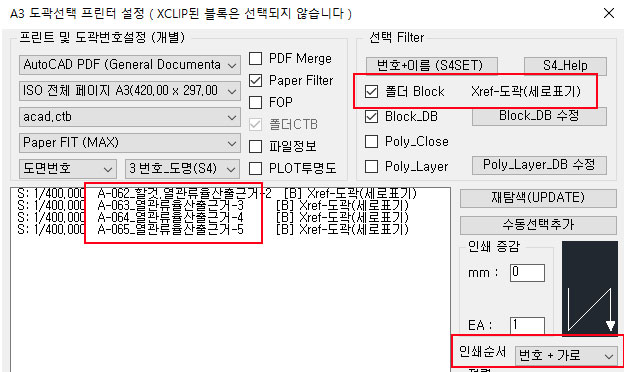

도곽정보가 있으면  6중 택1

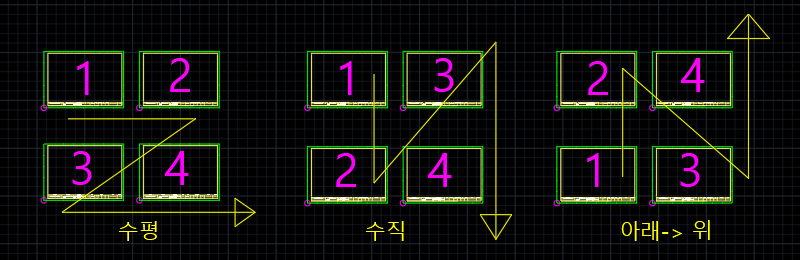

"번호+가로 " "번호+세로" "번호+아래->위"  "가로" "세로" "아래->위"

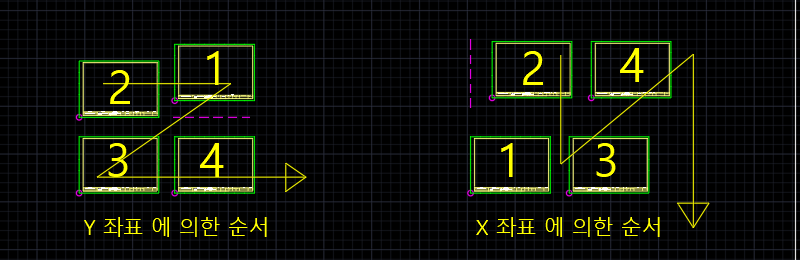

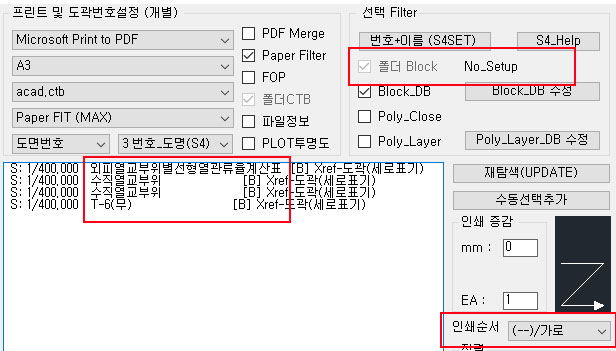

도곽정보가 없으면  번호가 비활성되고 좌표에 의해서 정렬됨

"(--)/가로 " "(--)/세로" "(--)/아래->위"  "가로" "세로" "아래->위"

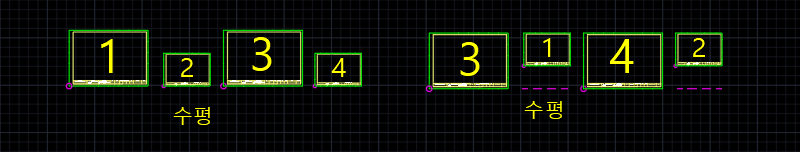

동일조건일경우 ( 도면번호가 동일하거나 같이 없으면 ) 도면번호 정렬후 위치기준적용

정렬위치는 좌측하단이 기준임
