A3/AA3(자동출력) - 표제란 정보설정 ( S4SET )

S4SET - 도곽블럭 표제란에 입려된 도면번호와 도면명 가져오기

• 개별실행명령어 아님
• S4SET을 실행하면 작업폴더에 2개의 파일이 저장됨
  - W5_FORM.ini - 도곽블럭 이름저장
  - WB_S4_2021.ini - 문자 정보 저장 ( 위치, 크기, 정렬, 레이어, 폰트스타일등 )
• 동적+속성블럭 도곽 지원 (2022D1이후)
• 작업폴더와 하위폴더까지 승계적용됨
  - 설정파일은 프로젝트 상위폴더로 이동하거나 다른폴더에 복사가능
• S4,M4,A3등에서 도곽 및 표제란정보 를 공동사용





• 도곽블럭 형태에 관계없이 설정사용
• 가로표제란 및 세로표제란등 프로젝트별 도곽에 따라 적용가능

• 표제란 정보 (도면번호 와 도면명)로 정렬 및 작업순서에 사용

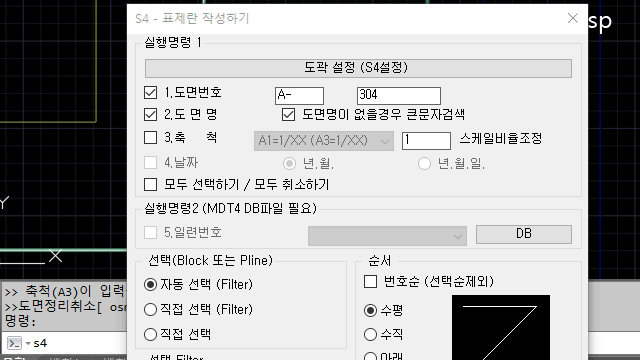

• S4 (표제란입력)는 샘플 문자 입력후 설정 ( 필수 )
  - MTEXT 쓰기 지원 (2022A3이후)
• W4, A3, M4, AF4 등등 도면번호, 도면명등 도곽정보만 사용하는경우 샘플문자가 없이 설정가능 (읽기전용)



• 설정 실행
• S4 및 A3등 명령어 상단에 설정 적용 ( S4, M4, CHH4, W4, A3... XXX4 )
• 어디서 실행하더라도 공동적용 (작업폴더에 저장)









• 도곽을 선택하면 기존에 설정값이 있을경우 색순으로 표기하고
• 신규 스캔영역도 표기함

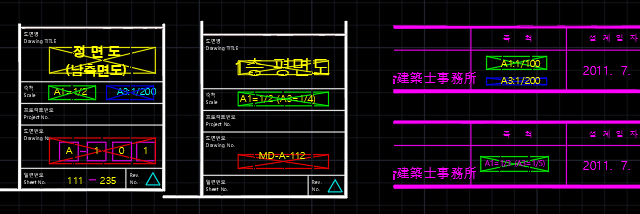

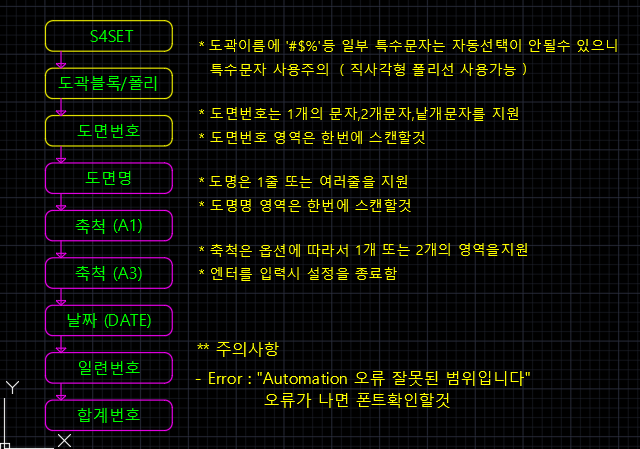

• 설정순서에 따라 [1빨강] 도면번호  [2노랑] 도면명  [3녹색] 축척 A1 [4파랑] 축척 A3 ....... 최대 7번까지
• S4 문자입력은 수정이 아닌 삭제후 신규입력함, 설정영역에 다른문자가 포함되지 않도록 영역설정







• 스캔시 주의사항 ( CLOSSING )
• 도면번호는 문자 갯수에 관계없이 한번에 스캔한다
• 스캔영역에 포함된 문자는 S4 (표제란입력) 실행때 삭제됨
• 도면명은 2~3줄 입력된 문자를 고려 조금 넑게 스캔한다
• 축척문자는 2개까지 지원 ( 1문자로 A1과 A3 한번에 쓰기 또는 2문자로 A1, A3를 각각 설정 )
• A1과 A3를 각각 설정해야 쓰기가능 ( 좌우 또는 상하 가능 )
