APY2 - POINT선택 면적,길이 산출
Lee lisp/Area & Cal2020. 11. 14. 13:42
명령어 : APY2 ( Area PY )
- 고립영역 POINT 선택으로 폴리선작성(BOUNDARY)후 면적 산출
- 빠른 면적산출 확인용 ( 집계표 와 연동등 미지원 )
- 반올림 / 올림 / 버림선택 추가
- 단위 : 작업단위 (건축:mm단위, 토목:m단위 )
- 표기 : ㎡ 표기
- BOUNDARY 사용으로 화면에 보이는 객체에 따라 느려질수 있음
- 선택 : POINT
- 순서 : DCL (설정) ▶ POINT ... 반복
옵션 ( DCL )

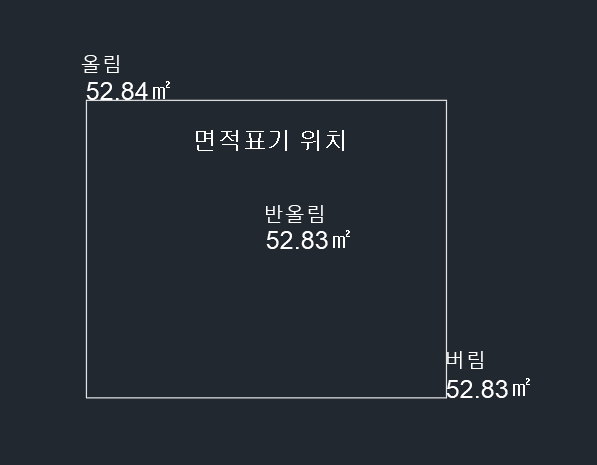

- 사사오입 옵션 적용 (2021C1이후, 옵션에 따라 문자위치 다름)
- 폴리선의 구간길이 표기
- 객체내 객체 빼기 산출가능 (객체갯수 제한은 없음)
- 주의 : 3중복 객체(내부>내부>내부) 의 면적소계 오류 : 큰객체에서 작은객체 빼기로 산출
- 관련명령어
