ST2A - 문자영역 면적표 작성 (에너지절약계획서,실별면적)-22D3이후





명령어 : ST2A ( STring to Area )

• TEXT가 있는 폐쇄된 공간(Line,Arc,PolyLine등)의 면적산출과 집계표작성
• 문자만 선택하여 폴리선(BOUNDARY)생성과 면적산출 작성
• 같은문자별로 면적 산출 소계와 해치, 레이어 구분 가능

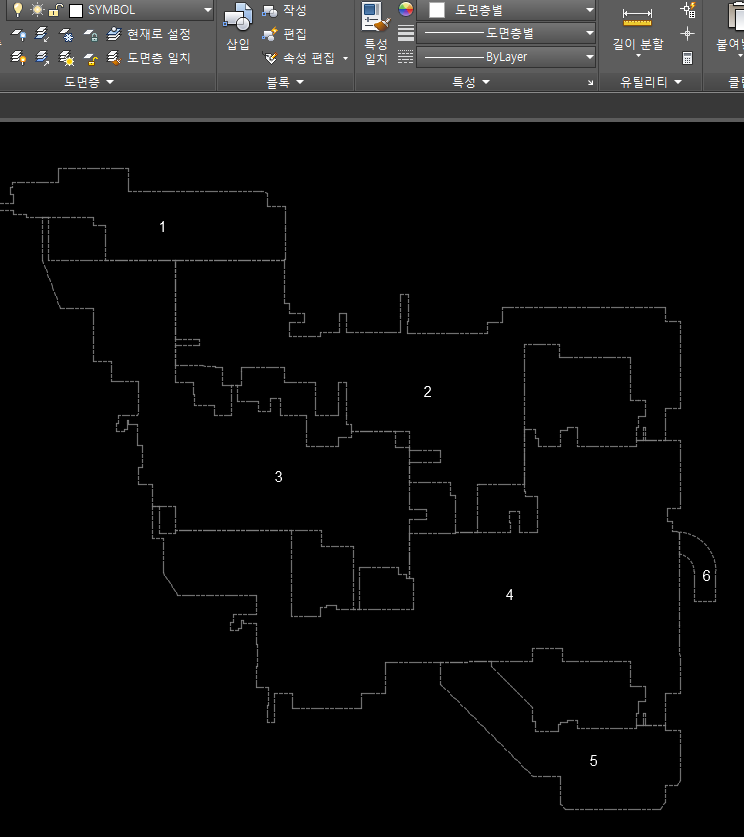

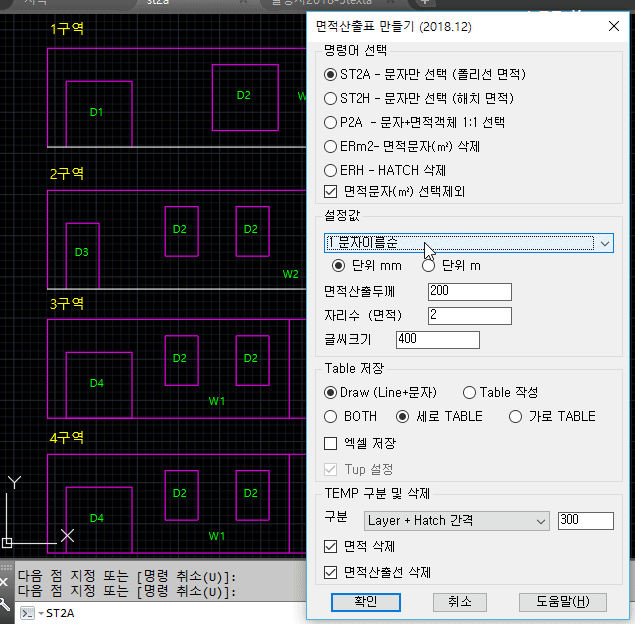

• 다중구역 면적산출지원 (층별 또는 입면갯수)
• 실별면적표, 에너지절약계획서 산출근거 작성등에 활용
• 구역별 산출로 통합집계표 작성
• 해치DB를 이용 언제나 동일한 이름으로 해치패턴 분류가능 (22D3이후)
• 한번에 모든구역을 스캔해야 집계표까지 생성되는 방식(22D2이전)에서 부분수정후 집계가 가능하도록 보완
  - 구버전은 부분수정후(문자 및 면적영역) 모든구역을 재스캔해야 집계가 되는 불편을 개선함
  - 신버전은 부분수정후 단계별 집계 및 편집이 가능하도록 옵션을 보강
  1단계 : 구역별 문자집계표 작성
  2단계 : 면적검산 및 보완 (반올림에 오차, 부분수정등등)
  3단계 : 면적집계 (APY, SUM)와  해치레이어분류
• 특수문자사용보완 : $<>/\";?*|:=,`  (22K5이후)
• 선택 : TEXT,MTEXT

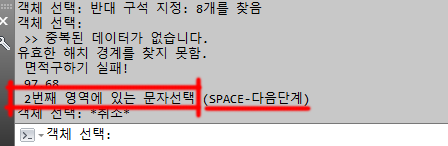

• 순서 : DCL (옵션설정) ▶ 1그룹 문자(들) 선택 ▶ N그룹 문자(들) 선택 ... ▶ 엔터 ▶ 집계표 작성



• 첫문자별 소계 및 집계표(소계) 작성

• (임시) 폴리선과 해치의 색을 달리해서 중복되거나 영역을 넘어간 부분을 체크

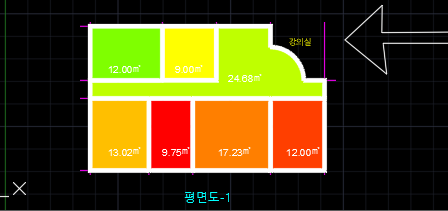

• (임시) 개별영역별 면적을 표기한다
• 영역이 없는 문자는 면적산출 집계되지 않는다 (화면에 보이는 영역내에서 스캔)

• 해치패턴을 레이어별로 분류할수 있는 옵션 추가 (22D4이후)



• PickPoint 를 이용 BOUNDARY 또는 HATCH를 작성
• 주변이 복잡하거나 너무멀리서 스캔하면 느려지거나 가끔 폴리선면적이 다를수 있다
  ☞ 폴리선으로 객체를 직접생성후 P2A옵션으로 산출가능

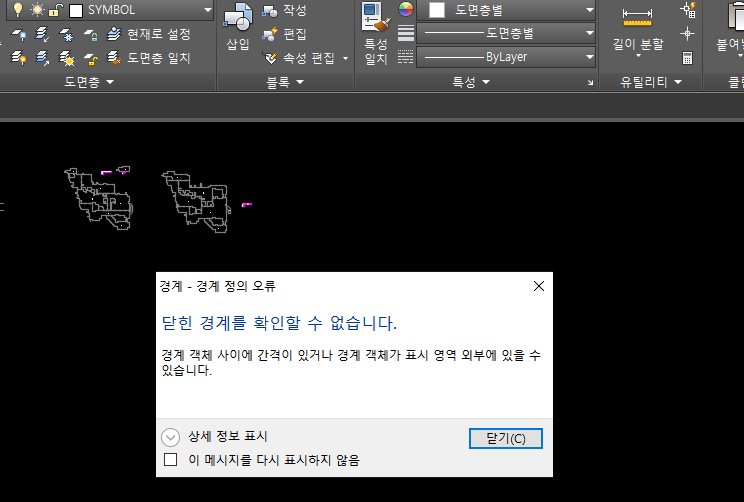

  ☞ 화면상 객체가 너무 작으면 부정확한 모양으로 폴리선생성(Boundary)되거나 생성이 불가할수 있다





• 화면상 모든그림이 보이는 상황에서 객체선택 완료해야됨 (그룹별 이동가능)

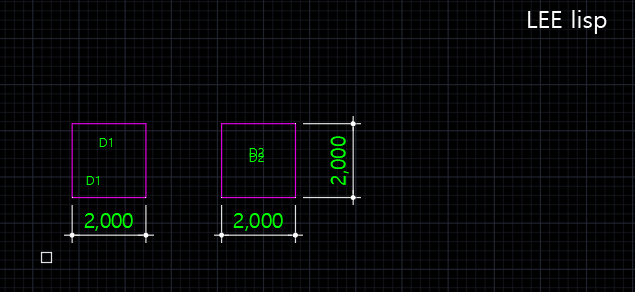

• 주의 : 문자가 중복될경우 면적이 중복되거나 문자중복 체크 ( 1구역에 1개의 문자만 )

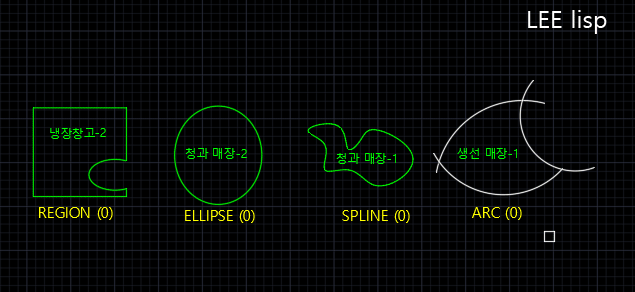

• 기존에 산출이 안되던 REGION,ELLIPSE,SPLINE등의 공간도 REGION을 이용 면적산출가능

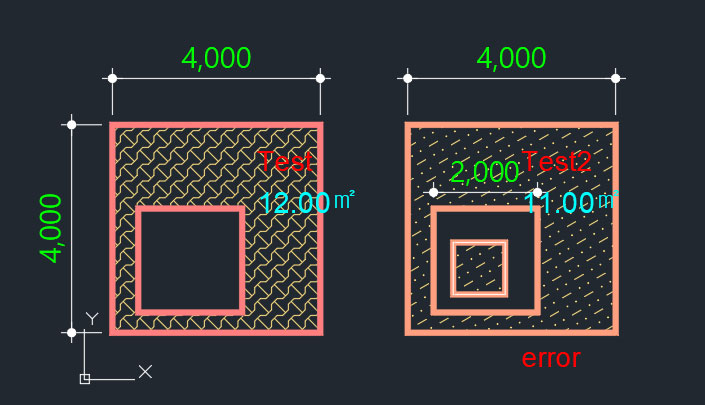

• BOUNDARY로 폴리선 작성시 내부영역에 2중 폴리선 생성으로 오류가 발생할수 있슴
   4x4-2x2=12      (정상)
   4x4-2x2-1x1=11 (Error)

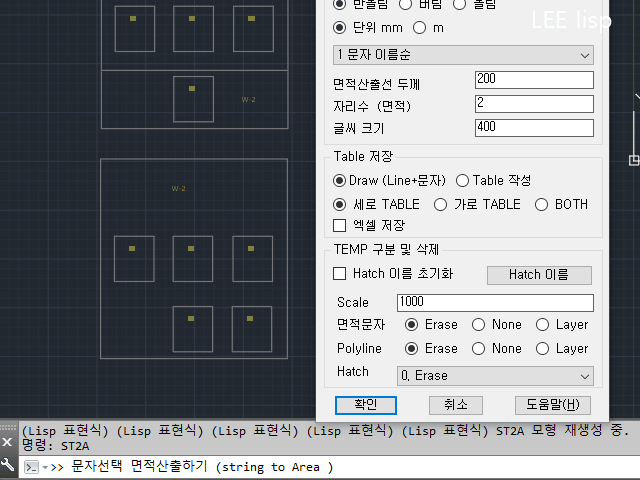

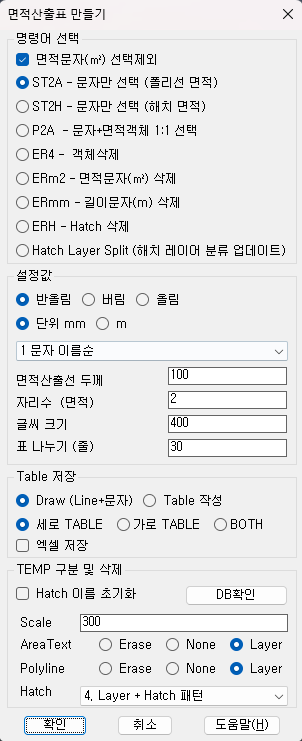

옵션  ( DCL )

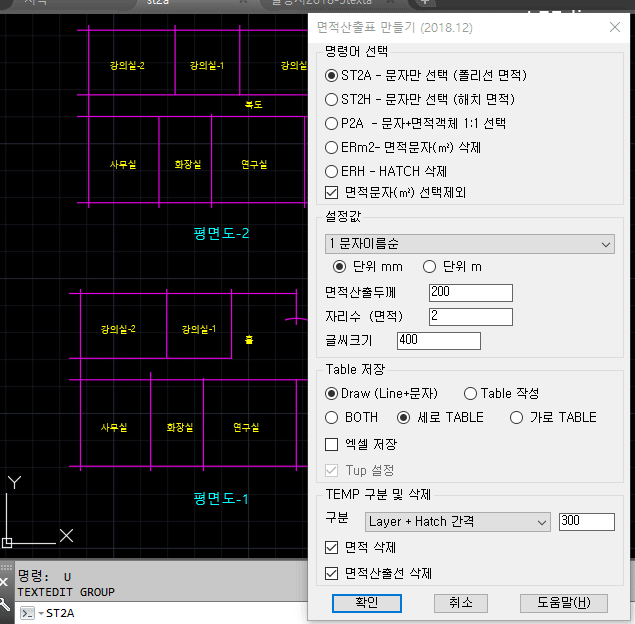

1. 명령어 선택 ST2A - 문자를 선택하여 폴리선(영역) 작성 및 면적산출 ST2H - 문자를 선택하여 해치작성 및 면적산출         - 알수 없는 오류로 폴리선(영역) 생성이 안되는 경우에 사용          (독립명령없음) P2A  - 폴리선 및 면역객체(해치등등)와 문자를 1:1 매칭하여 면적산출         - 알수 없는 오류로 ST2A와 ST2H가 안되는 경우에 사용  ERm2  - (㎡)를 포함한 면적문자만 선택해서 삭제 ERH   - HATCH만 선택해서 삭제 HatchLayerSplit (해치레이어분류) - DWG파일이름변경 또는 레이어명변경등 기존에 작업했던 해치를 레이어 이름별로 패턴변경하는 옵션 (독립명령없음) 면적문자(㎡) 선택제외 - 문자에 ㎡가 있으면 선택되지 않는다 2. 설정값  반올림 - 반올림/버림/올림 단위 : 캐드 파일 단위 (건축:mm단위, 토목:m단위 ) 표기 :  ㎡ 표기  면적산출두께 - 면적산출용 폴리선의 두께를 줘 영역을 체크 자릿수 (면적) - 면적산출 자릿수 글씨크기  - 면적표 글씨크기

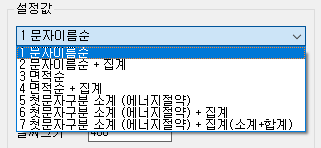

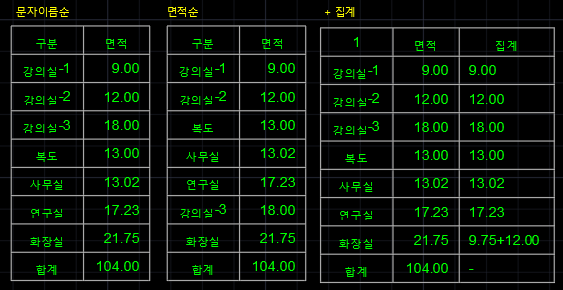

면적산출표 작성방법

(1) 문자이름순
(2) 문자이름순 + 집계
(3) 면적순

(4) 면적순 + 집계

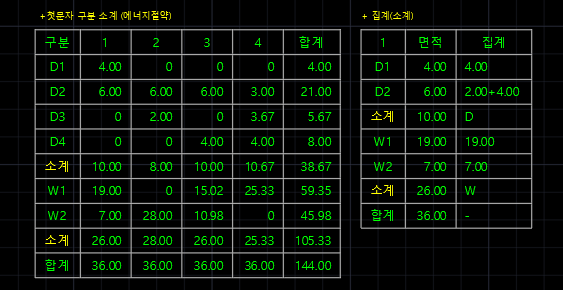

(5) 첫문자 구분 소계 (에너지절약)
(6) 첫문자 구분 소계 (에너지절약) + 집계
(7) 첫문자 구분 소계 (에너지절약) + 집계 (소계+합계)



면적산출선 두께 : 폴리선 두께

자리수 (면적)  : 소수점 표기

글씨 크기   : 면적 및 표 글씨 크기

3. TABLE 저장

표그리기
 - Draw (Line+문자) : 폴리선과 선 문자로 작성된 표구성
 - Table 작성   : 캐드데이터 Table로 작성

TABLE 방향
 - 세로 Table  :  기본표 작성을 세로방향 Table 작성
 - 가로 Table  :  기본표 작성을 가로방향 Table 작성
 - BOTH : 기본표 작성을 가로 세로 2개를 출력함
 * 집계표는 세로방향만 작성



엑셀 저장 : 면적표를 엑셀러 보냄

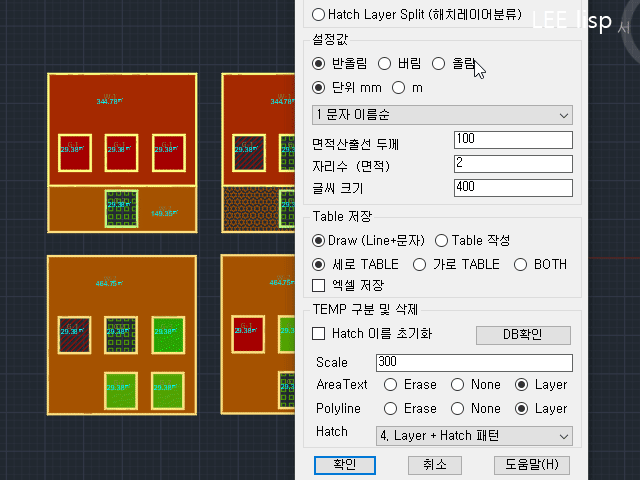

4. TEMP 구분 및 삭제 (22D3이후)

(1) Hatch 이름 초기화  :  DWG파일 이름으로 관리 (파일이름을 변경 또는 다른폴더로 이동하면 초기화됨)

(2) DB 확인 : 저장된 내용 확인 및 수정

(3) DB 추가 : 선택된 해치를 DB에 추가 (레이어로 구분된 경우)





(4) 스케일 : 패턴에 사용되는 스케일 도면 스케일보다 3~5배 이상 크게 설정

(5) AreaText (면적문자)
   -  Erase : 면적객체 삭제
   -  None : 면적객체를 Text 레이어적용

   -  Layer :  Text문자명으로 레이어 신설 (예 : W1 -> W1 )
     * 명령어 SUM으로 다중구역 면적집계 가능

(2) Polyline (면적영역): Erase /  None / Layer (예 : W1 -> W1_Area )
(3) Hatch (영역표기)
   0. Erase : 해치삭제
   1. None
   2. Hatch 패턴 : 선택문자별 해치패턴 사용

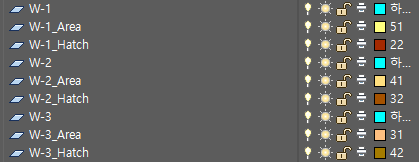

   3. Layer : 선택문자이름_Hatch 레이어로 구분 (예 : W1 -> W1_Hatch )

   4. Layer + Hatch 패턴 : 초기작성한 Solid 패턴을 일반패턴과 레이어구분





• 관련명령어
  • P2A - 면적객체(폴리선등)+문자연동 면적산출
  • ST2A - 면적공간 면적산출
  • Er4 - ERASE 다중조합 삭제명령 ErR - RAY전체 삭제
  • ERm2 - (㎡)를 포함한 면적문자만 삭제
  • ERmm - 길이 m형식의 문자를 문자만 삭제
  • ERso  - Hatch중 SOLID 와 SOLID만 삭제
  • ErH - Hatch만 선택삭제
  • ChSO - Solid를 HATCH 사선으로 바꿈
