BF - 블록 또는 이미지 찾기

 명령어 : BF ( Block Find )

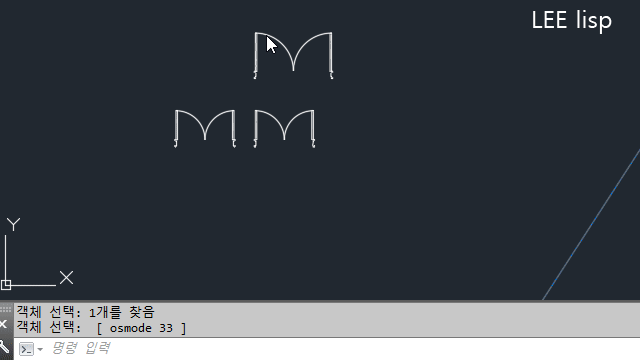

• 동일한 이름의 블럭 또는 이미지를 찾아준다
• 부분이름 검색가능
• Dynamic Block , ATTDEF, INSERT, Xref 선택가능 (2022D7이후)
• Ray로 중복객체 표기
• 일반블럭순서 : 기준블럭(이미지) 선택 or DCL ▶ 선택영역 or ALL ▶ 중복체크거리

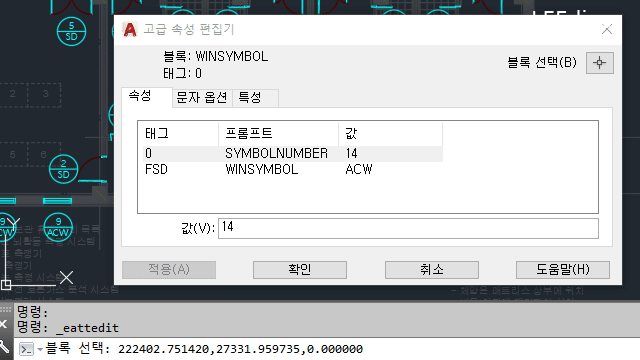

• 속성블럭 같은값 찾기 (2202D7이후)
  순서 : 기준블럭 선택 ▶ 동일속성블럭만 찾기(Yes/No) ▶ 선택영역 or ALL ▶ 중복체크거리



• 동적블럭 같은값 찾기 (2202D7이후)
  순서 : 기준블럭 선택 ▶ 동일속성블럭만 찾기 (Yes/No) ▶ 선택영역 or ALL ▶ 중복체크거리



• 검색범위 한정가능





• DCL화면에서 부분이름 검색가능









•  관련 명령어

BLIST - 블럭의 수량확인 https://leelisp.tistory.com/entry/blist
WLIST - 창문기호 수량산출 https://leelisp.tistory.com/entry/wlist
BF - 동일한 블럭 찾기 https://leelisp.tistory.com/entry/bf
