LM - 라이브러리 관리자 (22H1이전)



• 명령어 : LM ( Library Manager )
• 블록 라이브러리를 관리한다.
• C:\Lee_lisp\library에 분류된 블록을 관리하거나 또는 Insert 한다.
• 방위심볼 및 도면폼등 스케일 적용 삽입 보완
• 미리보기 그림생성 (SLD), 파일 이름 변경, 삭제, 메모관리 가능 (문폭등)
• 설치 폴더는 변경 불가  서브 폴더는 사용자가 원하는 대로 편집 가능 (반드시 서브폴더를 생성해야 목록이 뜹니다.)
• 라이브러리는 별도로 제공하고 있지 않습니다. 사용자가 가지고 있는 파일을 폴더별로 구분해서 복사후
  화면 하부에 있는 Forder DB Resset를 누르면 미리보기 이미지가 생성 됩니다. (폴더별실행)

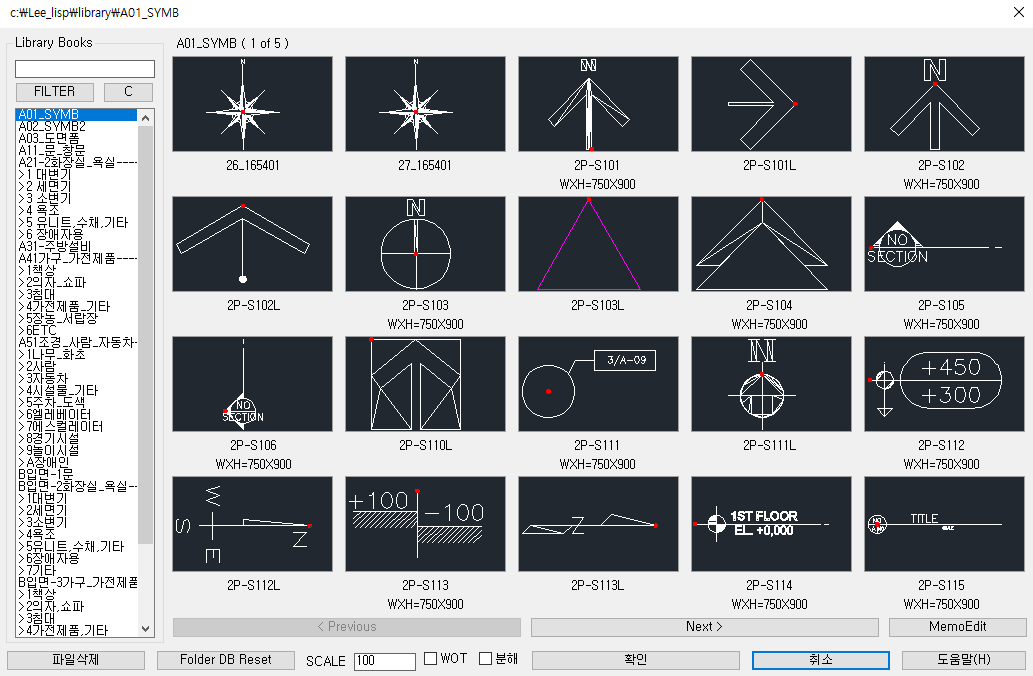

• 옵션  ( DCL )



• 모니터 해상도를 고려 그림파일을 최대한 크게만듬

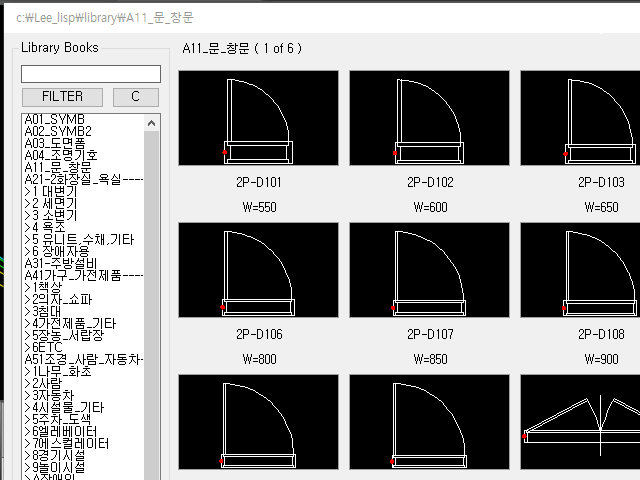

• Library Books : 폴더 목록들

1. LM - 전체리스트를 한번에 표기
2. LM2 - 탐색기형  폴더표기  ( HomDir 및 다른 하드 또는 폴더 선택가능함)



• 삽임점위치를 표기( 빨강색점 )
• 파일이름 과 메모표기 ( sub.txt 에 메모가 있을경우 )
• 미리보기파일이 없어도 삽입은 가능함



• 파일갯수에 따라 페이지이동

• 분해 : Insert 블럭을 분해함 ( EXPLODE )





• Forder DB Reset : 선택된 폴더의 블럭에 대하여 SLD파일을 자동으로 만듬 ( 갱신 )

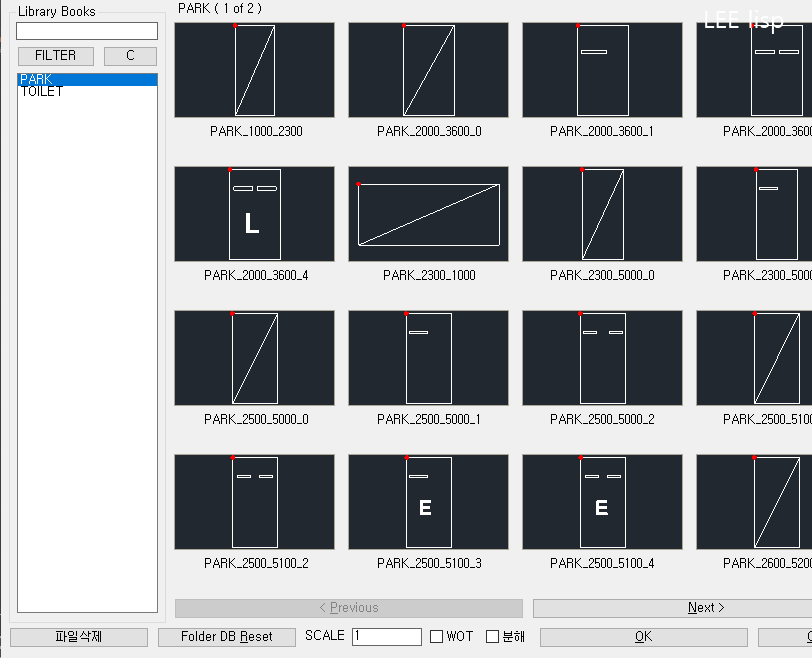

  - PARK : SLD파일포함  -> 미리보기 확인
  - TOILET : DWG만 포함 -> SLD생성 확인 -> 미리보기 확인
• 사용자가 추가한 폴더 및 파일에 대하여 SLD (그림파일)생성할수 있다
• SCRIPT을 이용 새로운 파일에서 SLD파일을 갱신하도록 변경 ( 기존 SLD 파일이 있어도 덮어쓰기됨 )
• SLD 만들때 4 : 3 화면비율로 조정필요









SLD 이미지 생성 동영상 샘플 : 직접 SLD 파일삭제 >  LM 미리보기 삭제됨 > 폴더 DB 리셋 > 미리보기가 생성됨

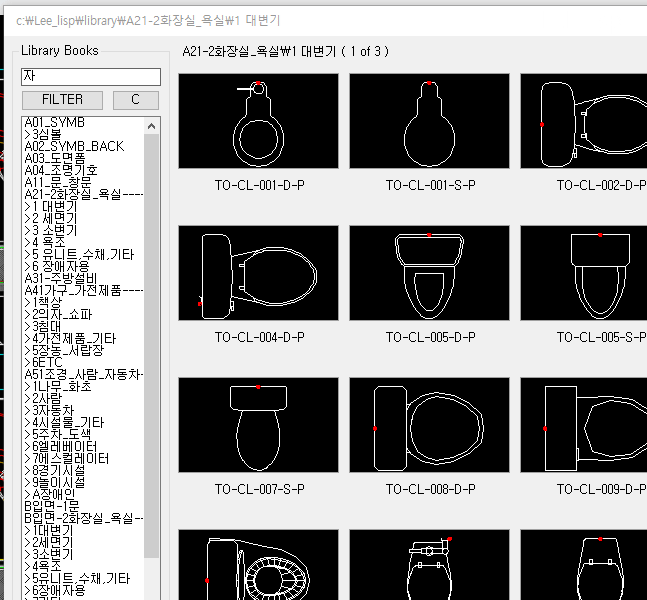

• 폴더이름 필터



• 파일삭제 : SLD파일과 DWG파일을 삭제함

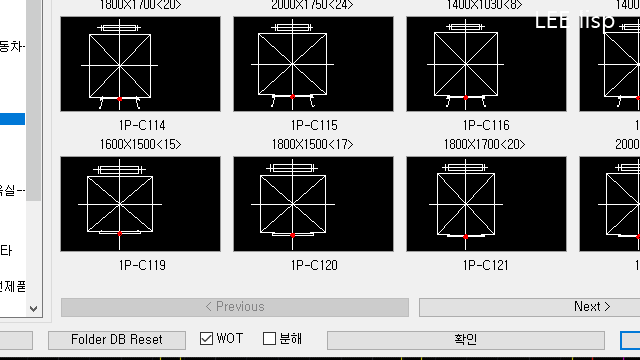

• WOT ( Wall Open Trim ) : 문,창, 승강기등 출입구폭에 맞춰 트림과 삽입하기



• 승강기등 삽입점이 중심인 경우를 위하여 OPEN중심선 제공

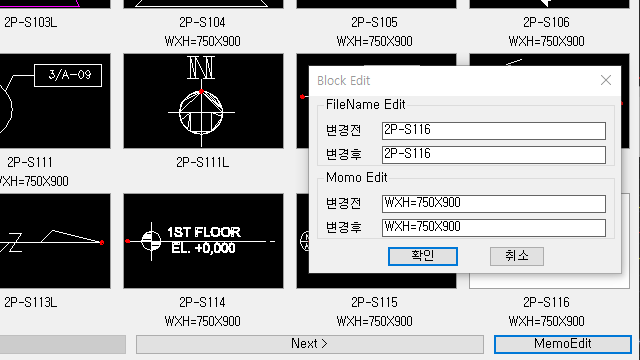

• 파일이름변경 및 메모가능





• 명령어 : LM2 ( Library Manager )
• 블럭라이브러리를 관리한다.
• 파일목록을 탐색기 목록처럼 만들었으나 사용이 불편하다 (ㅡ.ㅡ) 좀더 보완이 필요할듯





• 명령어 : EM ( Etc Library Manager )
• 블럭라이브러리를 관리한다.
• Wot(문개구부만들기)기능을 제외하고 태그심볼에 스케일 적용삽입한다
• 폴더 C:\Lee_lisp\library-E 에 설치된 블록을 관리하거나 또는 Insert 한다.
• 하부폴더가 많으면 초기실행이 늦어 심볼용 폴더를 분리함
