DDS - 새파일 시작설정

명령어 : DDS ( Start Option )

• 새파일에 대하여 각종설정 ( 2019.12.29 이후 추가 )
•  ACAD.DWT로 시작하면 미국식(인치)단위 적용됨
•  ACADISO.DWT파일로 시작해야 건축에서 사용하는 mm단위 (국제표준) 적용됨

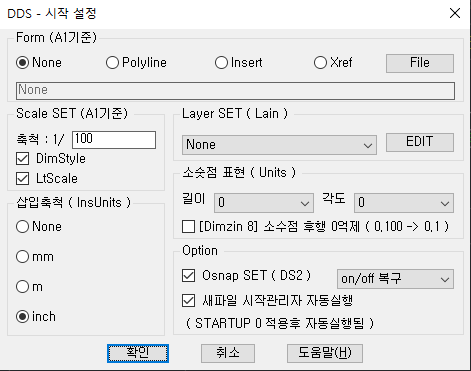

옵션 (DCL)

1.  Form - 도면에 폴리선 또는 블럭도곽을 삽입한다 (스케일크기, A1기준)

    File : 도곽블럭을 선택 도곽을 설정한다

2. SCALE SET (A1기준) - 도곽블럭 또는 치수선, LTScale 등을 설정  (선택된 항목에 한해서 설정 )
3. 삽입축척 (InsUnits) - 현재파일의 삽입축척으로 한프로젝트에서 사용하는 단위는 None 또는 mm을 통일해서 사용할것

4. Layer SET (LAIN) - 레이어 설정 (C:\Lee_lisp 폴더에 있는 레이어파일중 선택, TXT파일사용 )

   명령어 LAIN 참고 -  https://leelisp.tistory.com/entry/LAIN

   EDIT - 선택된 레이어를 메모장으로 편집

5. 캐드에서 표현가능한 소숫점 설정



     units에서  0 0.0 0.00 0.000....... 중 선택되는것을 보기쉽게 0 1.0 2.00 3.000 4.0000 .... 8.00000000 으로 표현함

   DIMZIN (소숫점 후행 억제) - 문자계산 또는 치수선중 소숫점 뒷자리가 0으로 끝나면 삭제함

6. OSNAP SET (DS2) - 항상복원되는 객체선택 스냅설정  https://leelisp.tistory.com/entry/DS2-OSNAP

  - 기본값 : on/off 복구
  - 항상 ON : 명령어 시작전 OSNAP과 별도로 저장된값 적용후 종료
  - 항상 OFF : OSNAP을 항상 NONE으로 적용후 종료

7. 새파일 시작관리자 자동실행 - 캐드설정 STARTUP을 직접 0 으로 설정해야 실행됨
