H1 / H2 / H3 / H4 / H5 - Hatch Draw SUB (독립명령어)

• HAD : 항상 DCL이후 해치
• H1~H5,SO1~SO5 : 필요시 DCL에서 옵션변경

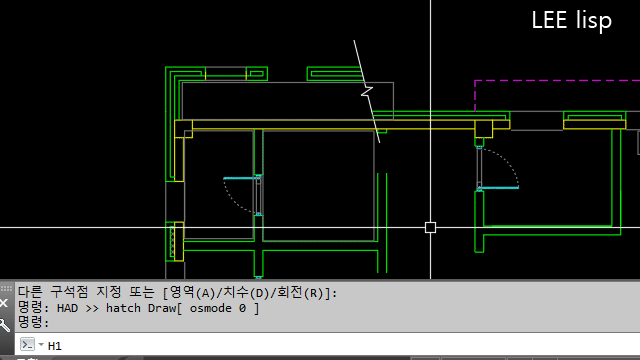

명령어 : H1 ( Hatch Draw 1 )

• 캐드옵션 MEASUREMENT 1 (미터법적용) 기준으로 작성함  0 (인치단위)과 25.4배 비율차이가 발생함
• DCL없이 바로 선택점에 고립된 영역에 해치적용
• DCL 설정에서 패턴 및 각도등 변경가능 ( 처음실행할때 DCL창이 뜸 )
• 순서 : 고립점 또는 DCL 설정 (엔터,스페이스바)



• HAD에서 해치타입결정후 H1 또는 H (CAD HATCH) 연속적으로 고립영역 선택가능





명령어 : H2 ( Hatch Draw 2 )

• DCL없이 2점 RECTANG(직사각형) 해치 Draw
• 순서 : 2점 또는 DCL 설정 (엔터,스페이스바)







명령어 : H3 ( Hatch Draw 3 )

• DCL없이 3점이상 다각형 폴리선 해치 Draw
• 순서 : 3점이상 또는 DCL 설정 (엔터,스페이스바)







명령어 : H4 ( Hatch Draw 4 )

• DCL없이 객체 선택해서 해치Draw
• 순서 : 폴리선 선택 또는 DCL 설정 (엔터,스페이스바)





명령어 : H5 ( Hatch Draw 5 )

• DCL없이 2점 + Width (폭,높이) 해치Draw
• 순서 : 2점 또는 DCL 설정 (엔터,스페이스바)
