HAD - 해치그리기

명령어 : HAD ( Hatch Draw )

• 해치패턴을 스케일기준으로 일정하게 작성
• USER 패턴 지원 (2022A3)
• 캐드옵션 MEASUREMENT 1 (미터법적용)  강제적용
  - 인치단위와 25.4배 비율차이가 발생함
  - 미터단위 : ACADISO.DWG,ACADISO.PAT,GCADISO.PAT,ZWCADISO.PAT
  - 인치단위 : ACAD.DWG    ACAD.PAT...

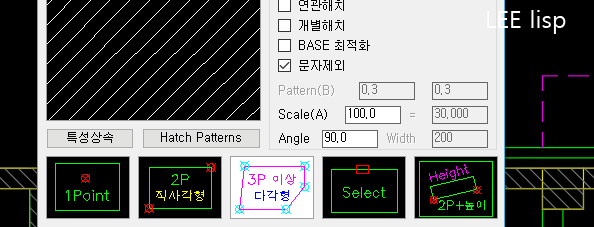

옵션  ( DCL )







• 레이어 "Co008HAT"

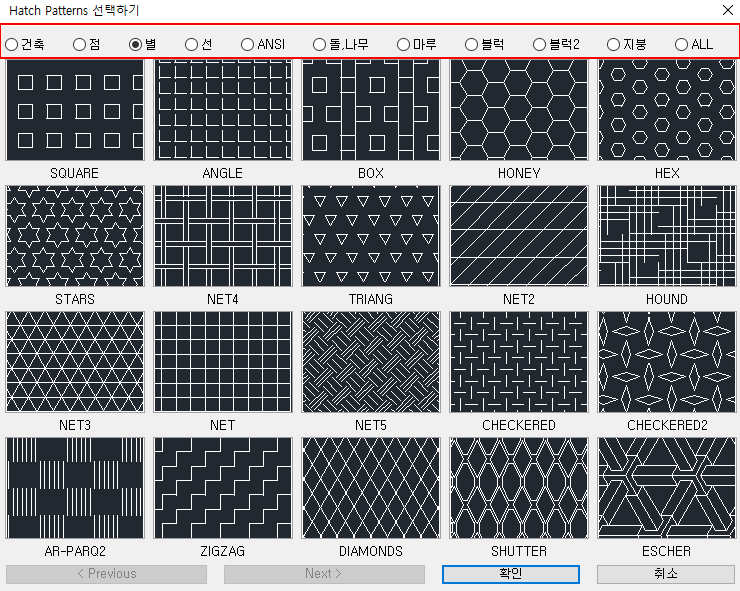

• 주 패턴과 ALL 해치패턴 통합 (2022C4)
  - 건축 / 점 / 별 / 선 / ANSI / 돌,나무 / 마루 / 블럭1~2 / 지붕/ ALL 로 1차구분

|





• 특성상속 ( 기존데이터 선택 ) - USER 포함

• LAYER 사용 : 현재레이어 또는 지정레이어 사용결정

• 연관해치 ( HPASSOC ) - 폴리선 및 영역변화에 따라 해치변경
• 연관해치 해제되도 Point를 이동 수정할수는 있다

• 개별해치 ( HPSEPARATE ) - 포인트 또는 폴리선구분으로 개별분리

• BASE 최적화 ( HPORIGINMODE ) -  2중타일(1) RCONC(5) 등 일부적용됨 ( 주 패턴중 빨강색글씨만 적용 )

0  해치 원점이 HPORIGIN을 사용하여 설정됩니다.
1  해치 원점을 해치 경계의 직사각형 범위의 맨 아래 왼쪽 구석을 사용하도록 설정합니다.
2  해치 원점을 해치 경계의 직사각형 범위의 맨 아래 오른쪽 구석을 사용하도록 설정합니다.
3  해치 원점을 해치 경계의 직사각형 범위의 맨 위 오른쪽 구석을 사용하도록 설정합니다.
4  해치 원점을 해치 경계의 직사각형 범위의 맨 위 왼쪽 구석을 사용하도록 설정합니다.
5  해치 경계의 직사각형 범위 중심을 사용합니다.



• 패턴변수 X 스케일값 으로 비슷한 모양의 해치크기의 해치를 작성 (HSC참조)
• (A) Scale X  (B) 패턴 = (C) Hatch Pattern Scale

리습에서 제공한 해치패턴파일과 정상작동합니다. PATH순서를 확인 ( 확장자 PAT)

  OPTIONS >  파일탭  > PATH  >   리습경로 추가후 순서변경 (1순위)

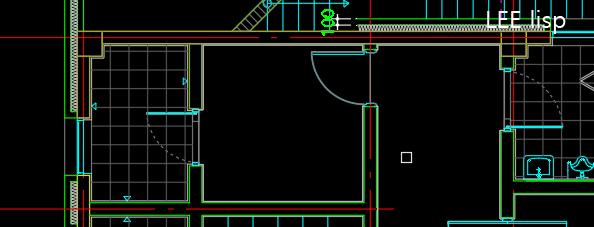

• 타일 및 콘크리트 해치의 원점을 지정할수 있도록 보완 (2020.05.30)
  - 화장실 전개도 및 화장실 평면도 그리기 기준점으로 활용





해치 그리기는 5가지중 택1 한다.

1. 선택점 고립 영역에 해치 Draw (BOUNDARY)

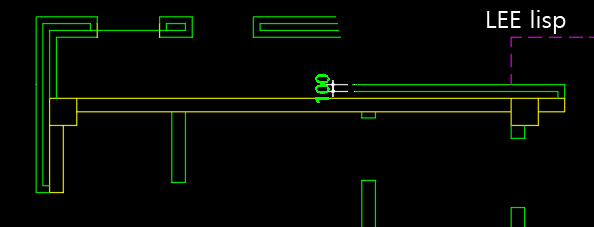

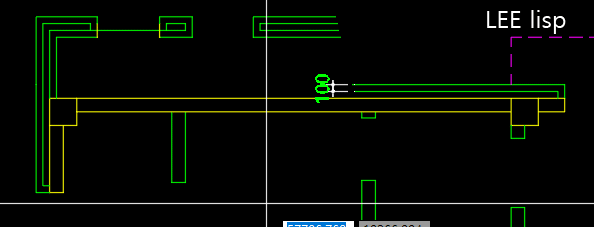

2. 2점 RECTANG(직사각형) 해치 Draw



•

•
• 연관해치 : 폴리선은 레이어 Defpoints로 보존한다.



3. 다각형 폴리선 해치 Draw



• 연관해치 : 폴리선은 레이어 Defpoints로 보존한다.





4. 객체 선택해서 해치Draw

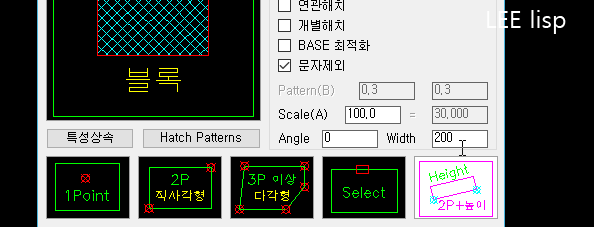

5. 2점 + Width (폭,높이) 해치Draw





• 연관해치 : 폴리선을 레이어 Defpoints로 보존한다.
