LBR - 라이브러리 블럭 이름변경 (넘버링)

명령어 : LBR ( Library Block Rename )

• 도면내 블록  이름을 변경
• 옵션에 따라 일련번호, 가로폭, 세로폭등을 조합하여 사용가능
• 블럭의 좌측하단점기준 가로정렬순으로 이름변경

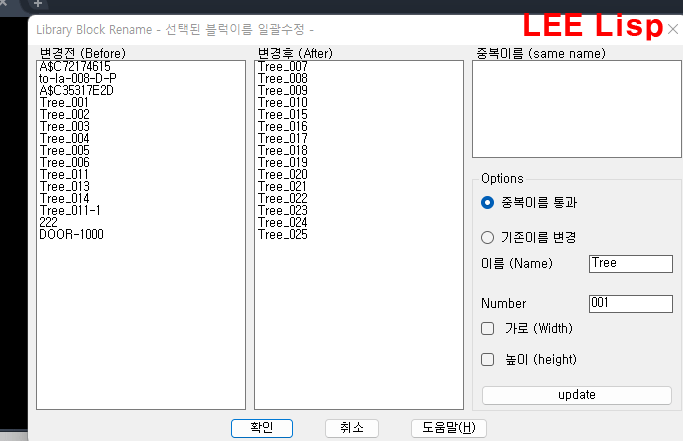

옵션  ( DCL )

변경전 : 선택된 블럭의 리스트 (Zoom적용)

변경후 : 바뀔이름 리스트         (Zoom적용)

중복이름 : 기존이름과 동일한 이름이 있을경우 옵션에 따라 중복표기



옵션

중복이름 통과 :  이름이 중복될경우 다음번호이름 사용

기존이름 변경 :  새이름을 사용하기 위해 기존블럭의 이름을 -1을 붙여서 바꿈

이름(name) : 공통으로 사용될 이름 (필수)

번호(Number) : 일렬번호 (필수)

가로(Width) : 블럭의 가로폭

높이(Height) : 블럭의 높이





• 관련명령어
• LM - 라이브러리 관리자
• LBS - 선택블럭 정렬
• LBR - 선택블럭  이름변경 (넘버링)
• BNC - 도면내  블럭이름 변경 (치환)
• BNS - 선택블럭내  이름 변경 (치환)
• BN - 블럭이름변경
