LM - 라이브러리 관리자 (22H2이후)

LM - 라이브러리 관리자

• 명령어 : LM ( Library Manager )
• 블록 라이브러리를 관리한다.
• 기본값인 C:\Lee_lisp\library 폴더를 변경가능하도록 보완
• WOT (Wall Open Trim) 벽체에 삽입이 필요한 블럭은 벽트림포함하여 작동
• 미리보기 그림생성 (SLD), 파일 이름 변경, 파일삭제
• 파일추가, 이동, 자동메모기능 추가 (22H2)
• 파일관리부분 LM4로 옵션분리
• 명령어 LM2, EM 삭제
• 폴더경로 및 파일이름에 "(" ")" 괄호가 있으면 이미지가 표기되지 않음

• 사용자가 쉽게 라이브러리를 관리할수 있도록 옵션제공
• LBS (라이브러리 블럭 정렬), LBR (라이브러리 블럭 이름변경,QuickNumbering) 명령추가
• 라이브러리는 별도로 제공하고 있지 않습니다. 사용자가 가지고 있는 파일을 폴더별로 구분해서 복사후
  화면 하부에 있는 "폴더 DB 갱신"을 누르면 메모와 이미지가 생성 됩니다. (폴더별실행)

• 삽임점 위치를 이지지에 표기( 빨강색점 )
• 미리보기파일이 없어도 삽입은 가능함

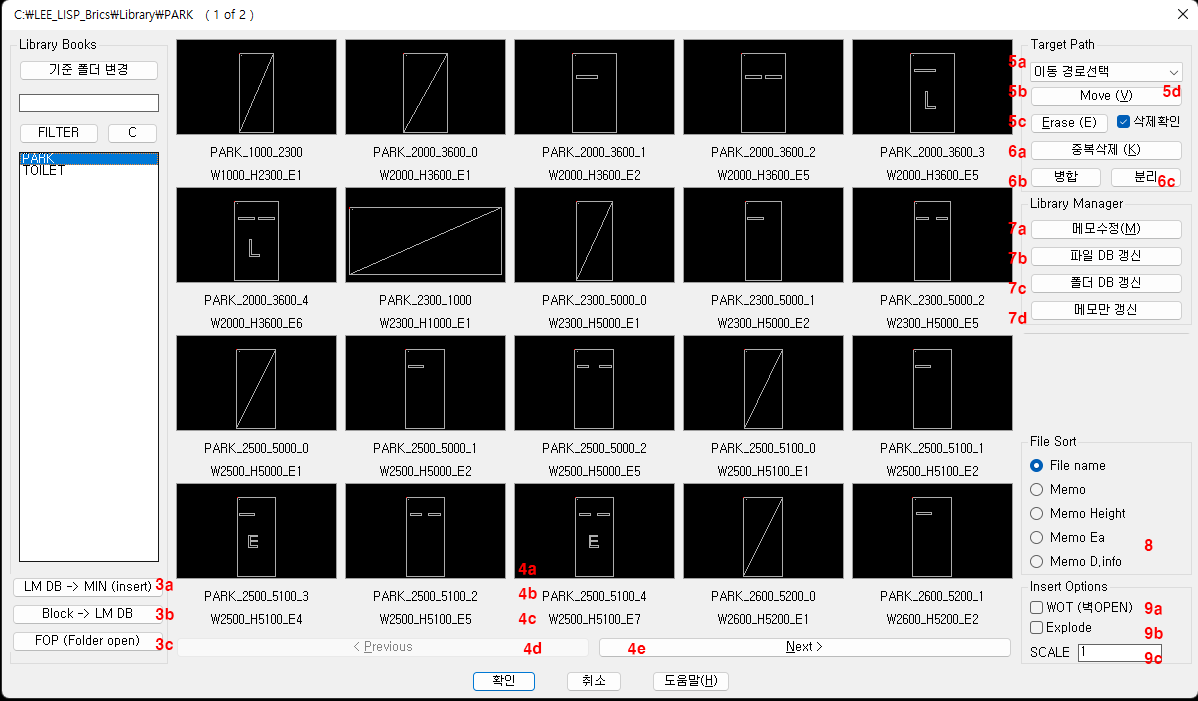

옵션  ( DCL )

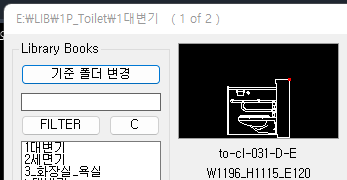

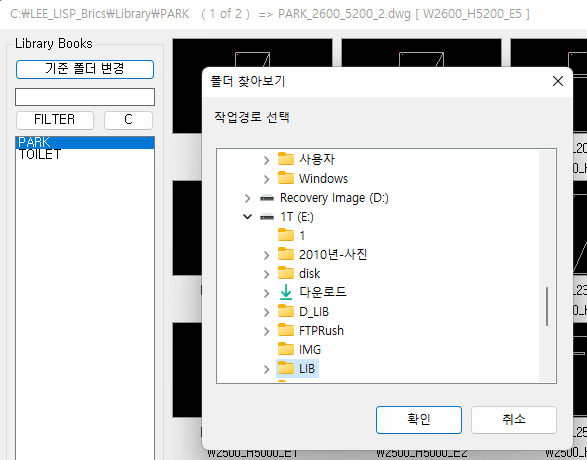

기준폴더 변경

  C:\Lee_lisp\library로 고정되어 있던 기준폴더를 다른폴더로 변경가능하도록 적용

    - 변경후 lm명령어 상당 타이틀

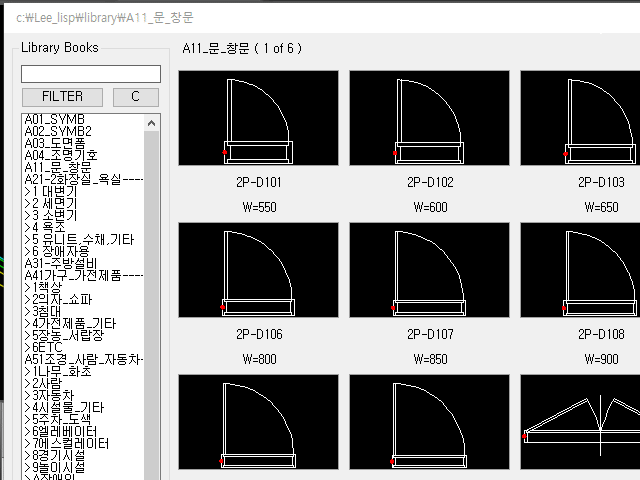

폴더이름과 필터, 취소

  2a  폴더이름 입력
  2b  FILTER : 필터실행
  2c  C  : 취소 (전체목록 표시)
  2d  폴더목록

  폴더이름은 전체경로에 대하여 필터적용이 가능함

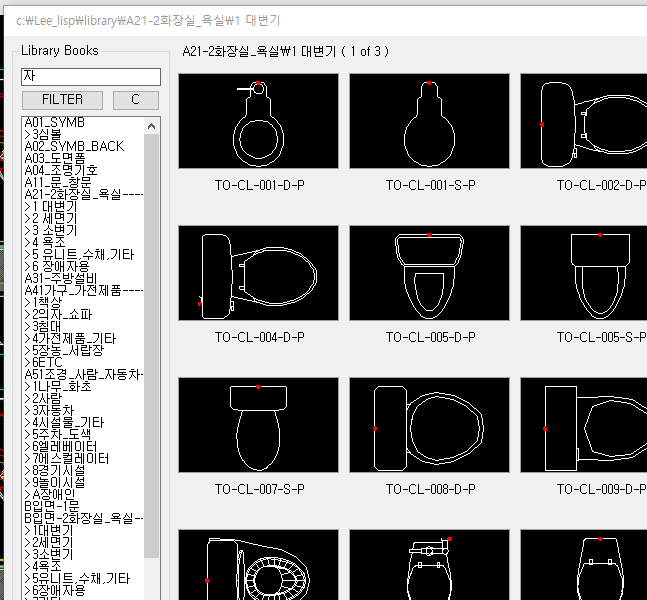

  ex) 화장실 폴더에 3개의 폴더가 있을경우

  a. 화장실로 검색하면 "화장실"이 포함된 폴더들이 표기됨

  화장실 --> 대변기

              --> 소변기
              --> 세면기

  b.대변기로 검색하면 대변기만 표기됨

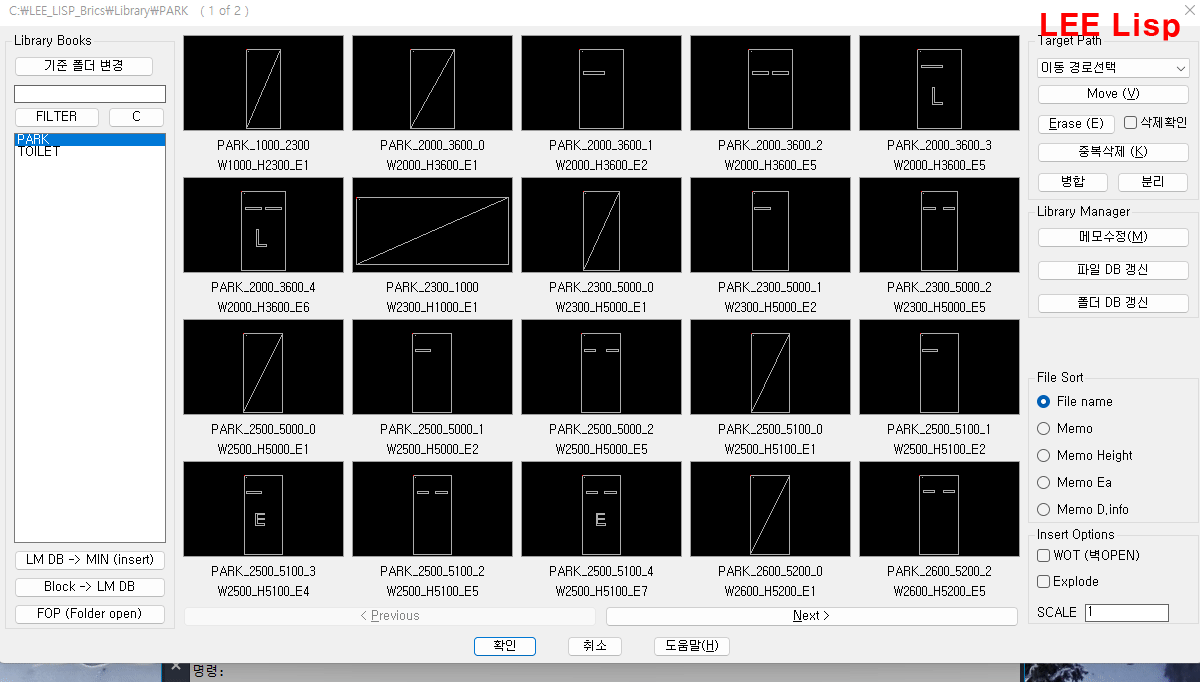

라이브러리 추가 및 전체삽입

  3a  LM DB -> MIN(Insert) : DB폴더내 모든파일을 Insert
  3b  Block -> LM DB : 현재도면에 있는 블럭을 라이브러리에 포함 (이미지 생성 포함)
  3c  FOP (folder Open) : 탐색기로 해당폴더 보기 실행

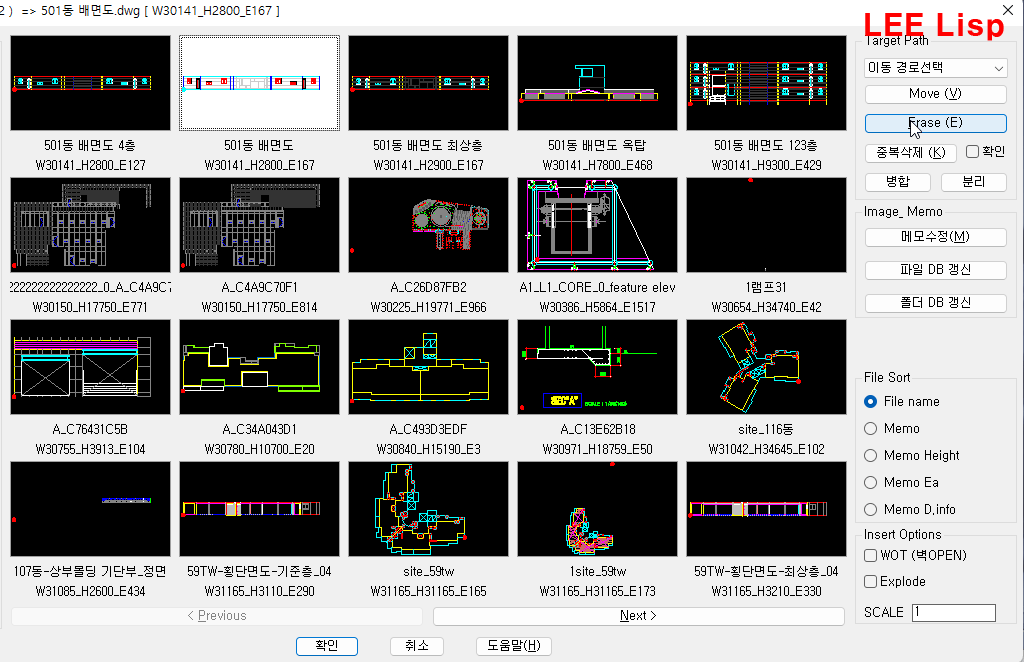

• LM DB -> MIN(insert)



• Block -> LM DB  :  선택된 블럭을 라이브러리에 추가

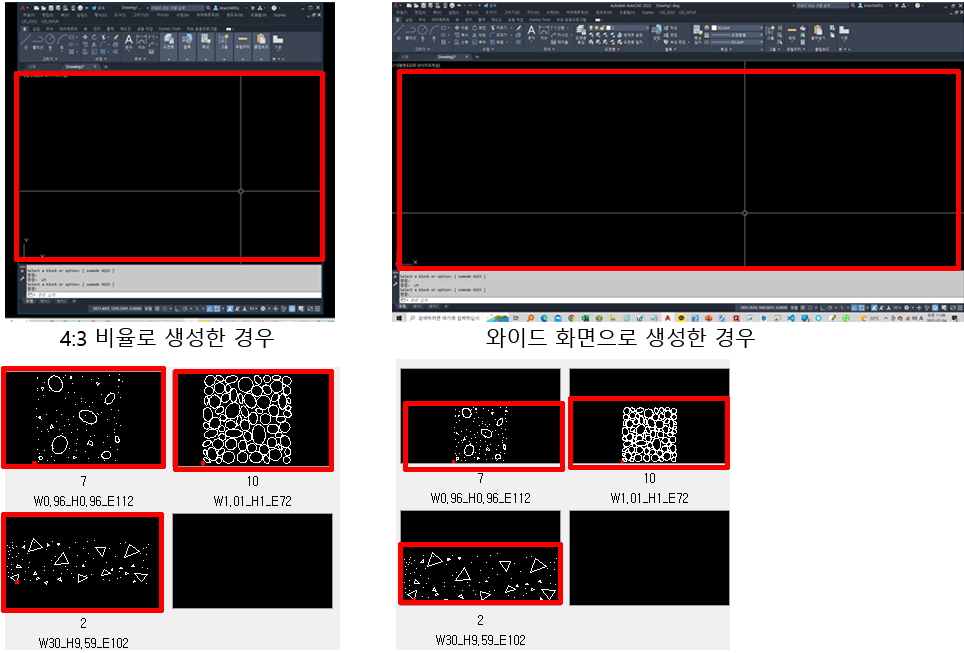

•  캐드화면비율과 이미지 비율을 비슷하게 조정후 실행해야 꽉찬 이미지 생성됨

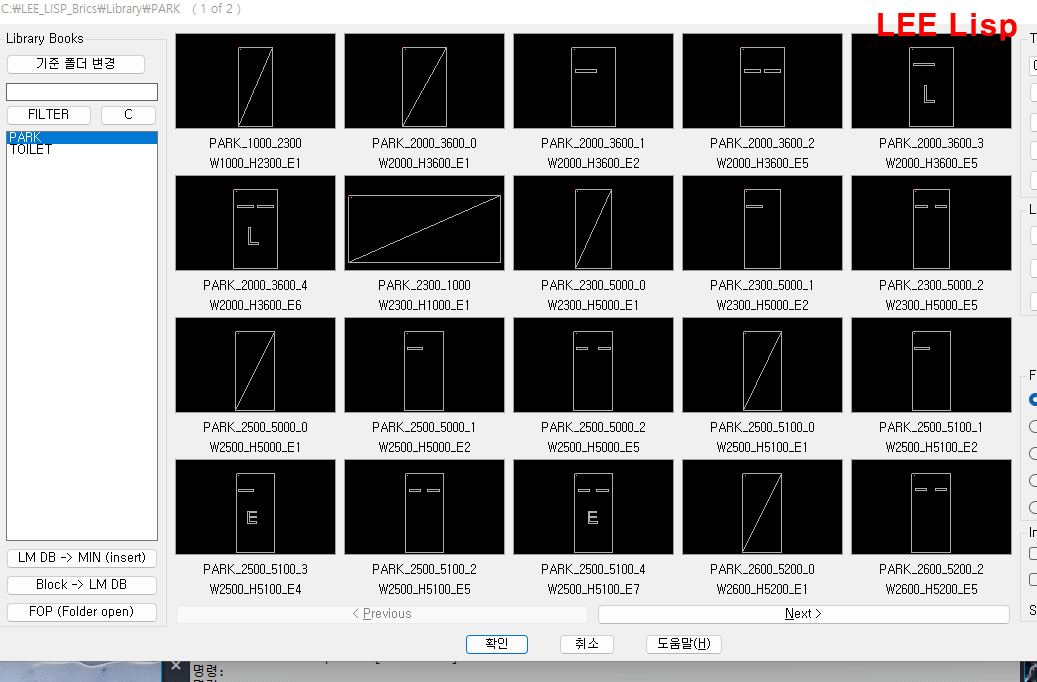

파일 및 메모

  4a 파일이미지
  4b 파일이름

  4c 파일메모 (자동생성: 가로 세로 구성갯수 -> W1000_H500_E40 )

  4d 파일목록 이전 페이지
  4e 파일목록 다음 페이지

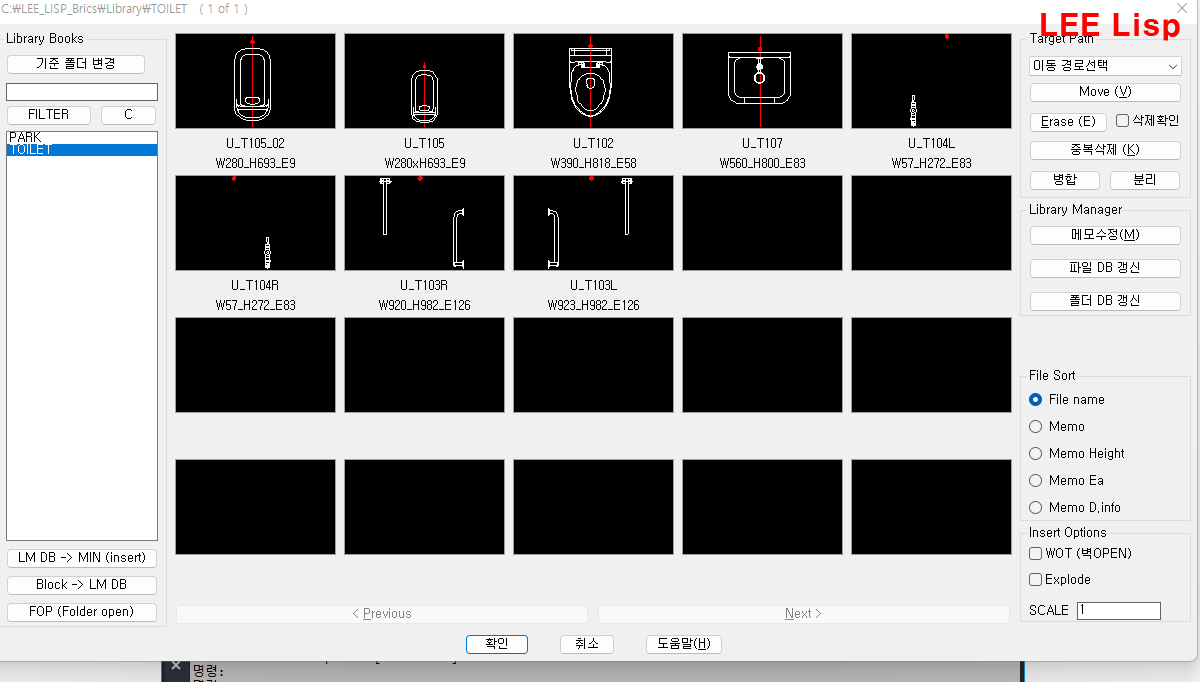

파일이동과 삭제

5a 파일이동할 경로
5b Move (V) : 파일을 다른폴더로 이동
5c Erase (E) : 파일과 메모를 삭제 (단축키 E)

* 파일삭제 또는 이동
- 22H2 : 다음 이미지 채우기 ( 라이브러리 500개 이상이면 느려짐)
- 22H3 : 공백처리 (목록갱신이 없어 빠름)

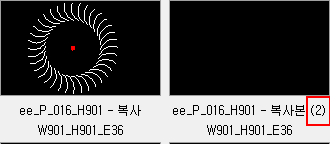

중복삭제 (삭제확인 적용)

6a 중복삭제(K) : 폴더내 메모가 동일한 파일중 선택된 파일을 보존하고 그외 파일 삭제
* 메모(가로x세로x엔티티수)가 동일해도 미러된 객체등은 구분할수 없음

5d 삭제확인 : 삭제 확인 (1회마다 초기화됨, 오동작 방지)
6b 병합 : 분리된 폴더 다시 폴더 합치기
6c 분리 : 메모가 같은 블럭끼리 폴더분리





메모 및 이미지생성

7a 메모수정(M) : 선택된 블럭의 메모 또는 파일이름을 수정
7b 파일 DB 갱신 : 선택된 블럭의 메모 와 이미지를 갱신
7c 폴더 DB 갱신 :  폴더내 모든 파일의 메모와 이미지를 갱신

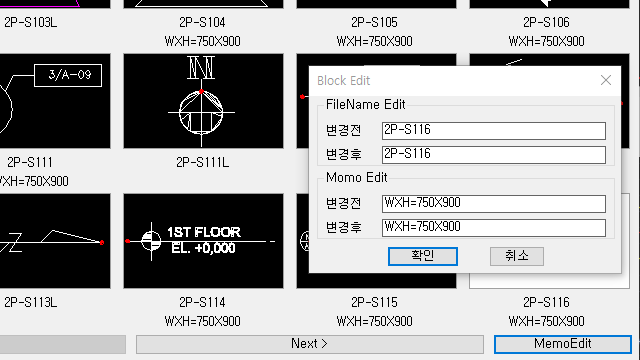

• 메모수정





• 파일DB갱신과 폴더 DB갱신 (임시파일을 생성후 작업)

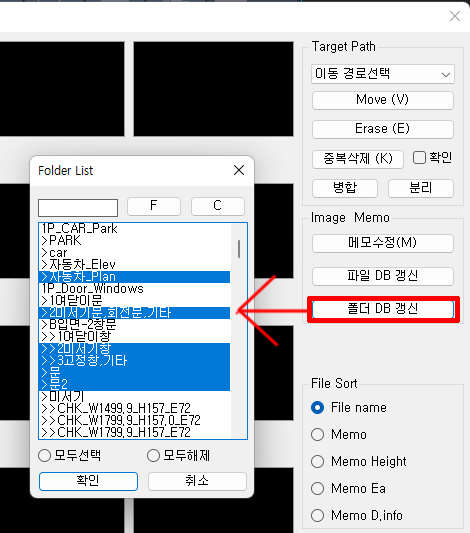

• 폴더 DB갱신
  22H3이전 : 활성화된 폴더 바로 갱신
  22H4이후 : 폴더리스트에서 다중 선택후 갱신

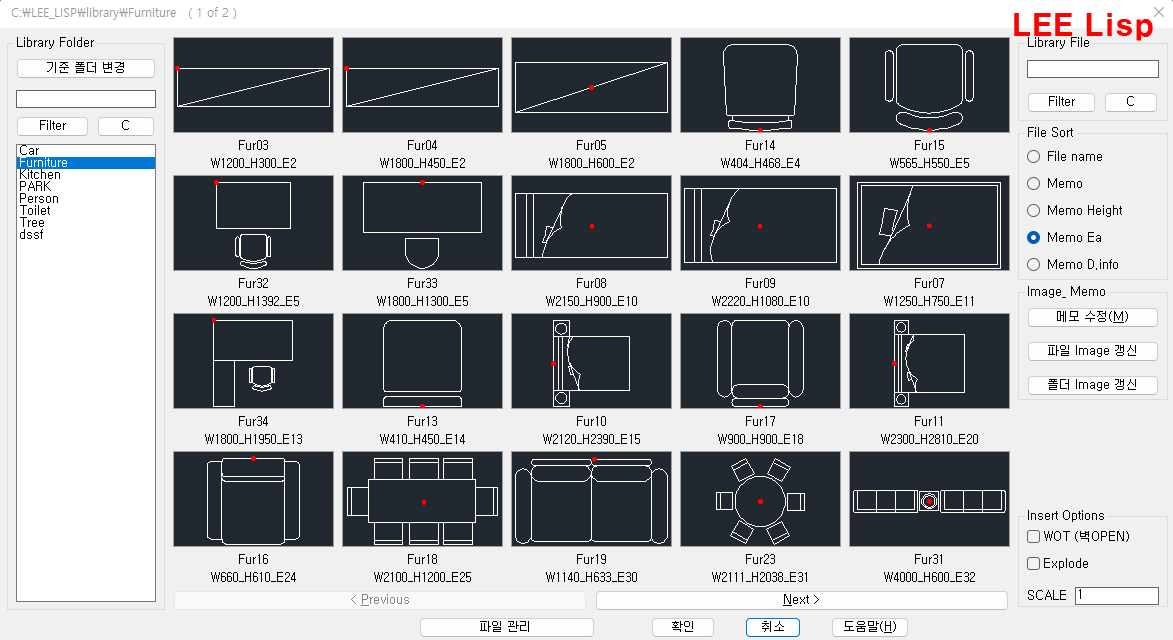

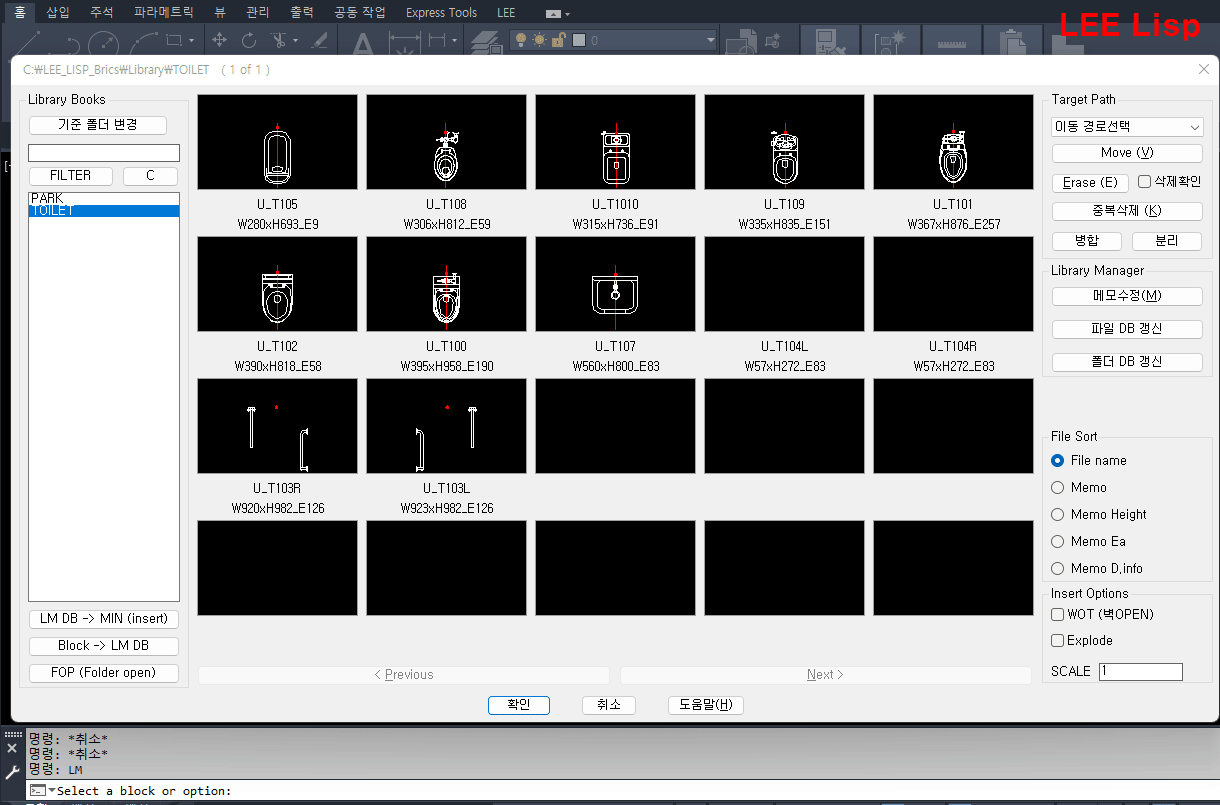

파일정렬

- file name : 파일이름순
- Memo : 메모 순서 (가로폭순)
- Memo Height : 메모 높이값 (세로폭순)
- Memo Ea : 블럭구성갯수
- Memo D.info : 동적블럭우선





파일삽입 옵션

9a WOT(벽Open) : 문과 창.승강기등 벽을 트림하고 삽입

9b Explode : 블럭을 삽입후 분해

9c Scale : 심볼등 스케일이 필요한 객체일때 사용

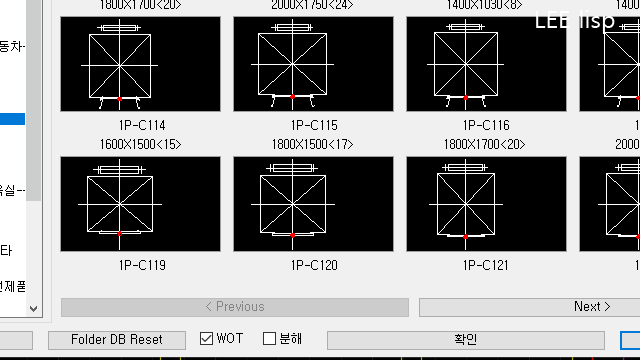

• WOT ( Wall Open Trim ) : 문,창, 승강기등 출입구폭에 맞춰 트림과 삽입하기

• 승강기등 삽입점이 중심인 경우를 위하여 OPEN중심선 제공













• 관련명령어
• LM - 라이브러리 관리자
• LBS - 도면내 블럭을 정렬
• LBR - 도면내  블럭 이름변경 (넘버링)
• BNC - 도면내  블럭이름 변경 (치환)
• BNS - 선택블럭내  이름 변경 (치환)
• BN - 블럭이름변경
