M4 - 도면목록표 만들기



명령어 : M4 ( Make Drawing Title list  )

• 표제란정보(도면번호 및 도명, 스케일)를 이용 도면목록표를 만든다
• S4SET 설정된 모든값을 스캔한다
• 1단계 도면목록표 만들기 : 각도면의 표제란을 읽어 db를 생성한다
• 2단계 도면목록표 작성하기  : db내용으로 목록표를 작성한다
• 속성+동적블럭 도곽문자 지원 (22D1이후)
• 실행명령 변경 MDT4 ☞ M4
• UCS상태에서 도곽정보 읽기보완 (2022G8이후)



1단계 - 도면목록표 DB만들기

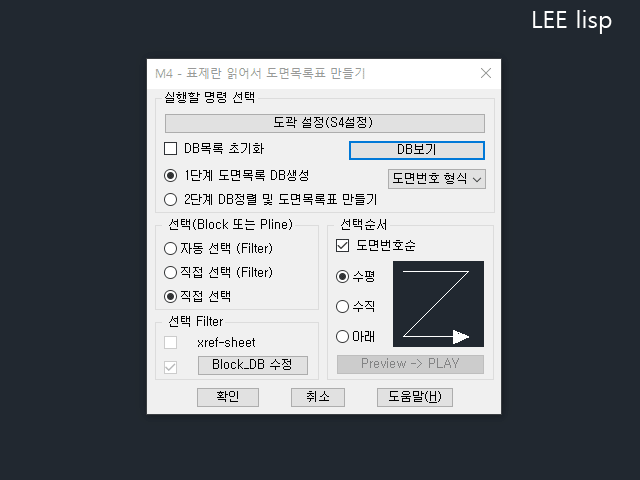

• 순서1 : DCL "확인" ▶ 자동선택 or 직접선택 ▶ DB누적 .... 여러파일 반복실행
• 순서2 : DCL "Preview-> PLAY" ▶ 자동선택 or 직접선택 ▶ 목록확인 ▶  DB누적 .... 여러파일 반복실행

옵션 (DCL)

• S4설정 공동사용
• 도면번호순 선택 ( M4는 S4로 정리된 도면번호 및 도명사용)
• DB목록 초기화 : 누적된 DB를 삭제
• DB파일 보기 : 메모장으로 DB 파일보기

• 작업폴더에 실행날짜 DB파일 생성 ( LIST_2021_0924.txt )
• DB파일누적 - 동일폴더 복수파일(개요,평면도....) 에서 실행결과 누적됨
• 폴더가 다를경우 DB파일을 복사후 누적실행 하거나 복수폴더에 생성된 DB파일을 메모장으로 편집가능



• DB파일 구조 "|" 구분자로 내용스캔

A-201|PIT층 평면도|A1=1/200 (A3=1/400)

A-202|지하1층 평면도|A1=1/200 (A3=1/400)

A-203|지상 1층 평면도|A1=1/200 (A3=1/400)

A-204|하부 PIT평면도|A1=1/200 (A3=1/400)

A-205|지상 2층 평면도|A1=1/200 (A3=1/400)

A-206|지상 3층 평면도|A1=1/200 (A3=1/400)

A-211|주 단 면 도 -1|A1=1/200 (A3=1/400)

A-212|주 단 면 도 -2|A1=1/150 (A3=1/300)

A-213|주 단 면 도 -3|A1=1/150 (A3=1/300)

A-221|정   면   도|A1=1/200 (A3=1/400)

A-501|지하 1층 창호평면도|A1=1/200 (A3=1/400)

A-502|지상 1층 창호평면도|A1=1/200 (A3=1/400)

A-511|창 호 일 람 표 - 1|A1=1/100 (A3=1/200)

A-512|창 호 일 람 표 - 2|A1=1/100 (A3=1/200)

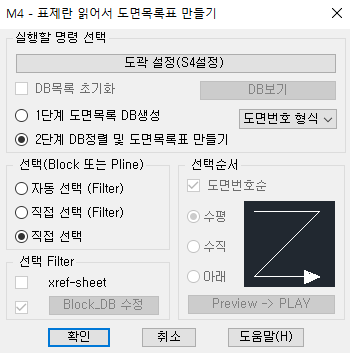

2단계 - DB목록 정리후 도면목록표 작성하기 ( 2022C3이후 )

• 정렬전 또는 정렬후 메모장에서 직접 수정가능
• 도면번호순 정렬 및 중복삭제
• DB정리 실행은 취소 불가 (DB파일을 갱신함)
• 옵션 (DCL)

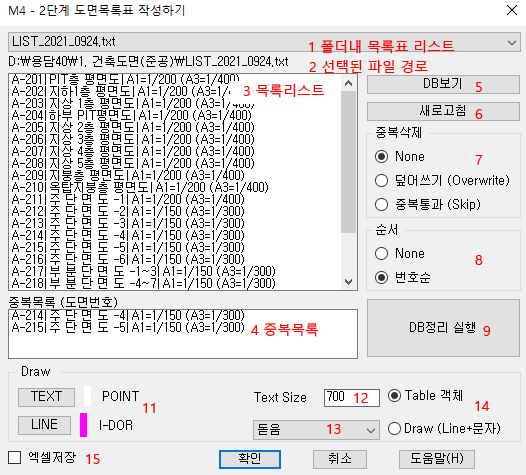

  A. 도면목록표 정렬 및 중복삭제

   1. 폴더내 목록표 리스트 및 선택
      - 오늘날짜 파일이 기본값
      - 이전파일 및 다른폴더 파일 선택가능

    2. 선택된 파일이름 및 경로
     - "A1=" "A1:" 문구등은 표그리기할때 자동치환됨

    3. 목록리스트

    4. 중복목록 : 도면번호로 중복판단
    5. DB 보기 : 메모장열기 ( 편집 가능 )

    6. 새로고침 : 수정된 파일을 내용 목록리스트 및 중복목록 갱신

    7. 중복삭제

     - None : 중복삭제 안함 (정렬후 직접 편집)
     - 덮어쓰기 : 뒤에 추가된 목록사용

     - 중복통과 : 먼저 추가된 목록사용

    8. 순서
     - None : 변경없음
     - 번호순 :  번호순서대로 정렬
   9. DB정리 실행 : 중복삭제 및 순서변경 실행
    - DB정리 실행은 취소 불가 (DB파일을 갱신함)

  B. 도면목록표 그리기 **

    11. 표그리기용 레이어 설정
    12. Text SIze : 문자크기
    13. 문자스타일
    14. 캐드객체 표 또는 선과 문자로된 표 그리기
    15. 엑셀저장



S4SET - 표제란 정보설정

S4SET - 표제란 정보설정 ( Plot 및 Layout 공통사용)



도곽선택 (Filter)

도곽블럭 선택 ( Layout 공통사용 )

미리보기

Preview->Play ( Layout 공통사용 )





• 관련명령어
• C2C  문자 치환 (CAD 2 CAD)
• S4설정 - LAYOUT 및 출력 프로그램 공통설정
• BLOCK_DB수정  - 도곽블럭 기본값 및 BLOCK_DB
• FOP - 작업파일 폴더 탐색기 열기
