SCRP - 다중파일 스크립트 명령어 (여러파일 출력과 반복명령 실행)

명령어 : SCRP ( Script Program )

• 다중파일 스크립트 명령 프로그램
• 여러폴더에 있는 파일들을 실행목록에 선택적으로 추가 및 정렬가능
• 여러파일에 동일한 명령(출력등) 반복 진행가능
• 자동출력과 도면분활등 읽기전용으로 진행가능한 명령분리
• 스크립트 명령은 실행도중 마우스선택 과 키보드 입력이 불가능하다 ( 다음파일 진행 안됨 )
• 스크립트 명령을 실행하면 DB폴더에 스크립트 파일(작업목록 및 실행명령)을 저장후 실행한다
• 저장된 스크립트파일을 이용 SCR로 실행하거나 목록을 불러올수 있다
• PDF병합하기 포함

• PLOT 또는 명령어 중 1개 이상 선택한다.

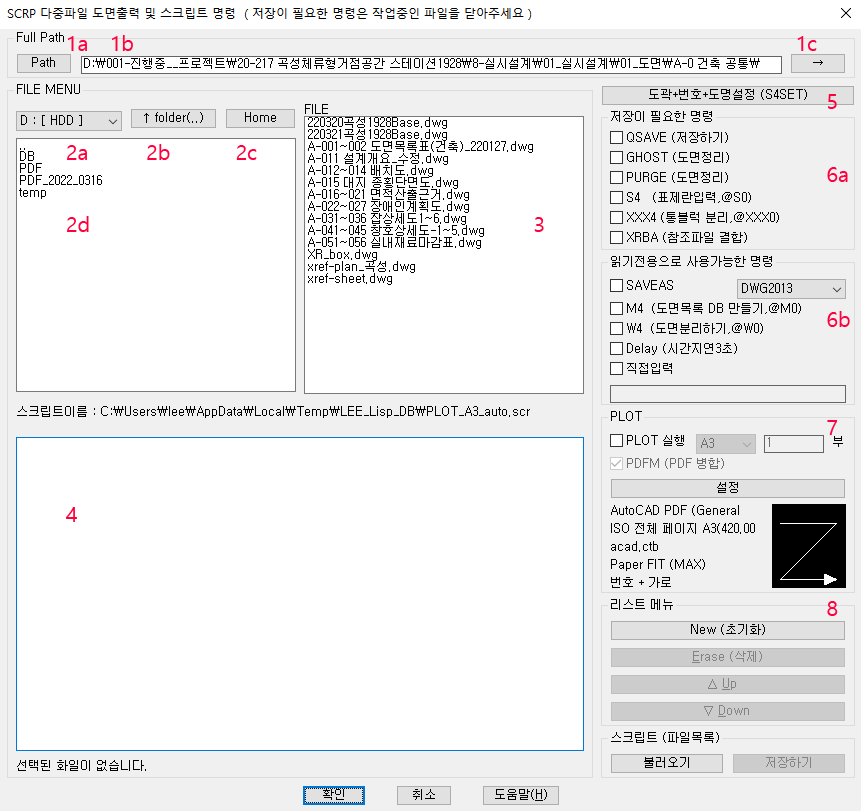

옵션 ( DCL )

1a  Path : 폴더를 찾기 (탐색기형)

1b 현재 경로 (  직접수정 하거나 탐색기에서 경로 붙여넣기 가능 )

1c → : 경로 적용하기 ( 수정후 '엔터' 가능 )



2a 하드디스크 변경

2b. ↑ Folder : 상위폴더로 이동

2c. Home : 작업폴더로 복귀

2d.폴더목록 :  폴더를 선택하면 해당폴더로 이동



 3  파일목록 : 폴더에 있는 파일목록, 파일을 선택하면 작업목록에 추가됨



 4. 작업대상 파일목록



 5. S4SET : 도곽정보 설정 (도면번호, 도명,축척등 위치설정 )  https://leelisp.tistory.com/entry/S4SET

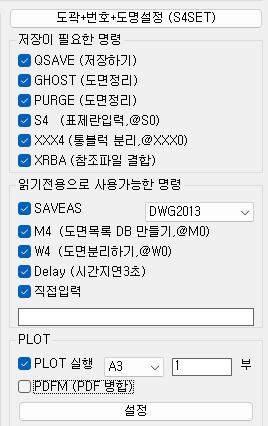

 6a. 저장이 필요한 명령 : 작업중인 파일을 닫고 실행이 필요함 (네트워크 사용자 포함)

     - Qsave (저장하기)

     - GHOST (도면 정리 : 도면감사 및 오류검사, Purge등  )

      - PURGE (도면 객체 소거)

      - S4 (표제란 입력)

      - XXX4 (통블럭 분리)

      - XRBA (참조파일 결합)

 6b. 읽기전용으로 사용가능한 명령

     - Save AS (다른이름으로 저장)  : DWG2013 (세움터용) - 임시폴더에 저장
     - W4 (도면분할)
     - M4 (도면목록  DB 만들기 ) : 표제란 정보 저장하기

     - Delay ( 시간지연 3초 ) : 스크립트 진행 속도가 빨라 속도를 지연시킴 ( 다운방지 )
     - 직접입력 : XRBA, AWFF등 스크립트로 처리가능한 명령어 입력 ( 개별선택 및 옵션이 없는 명령어 )





7. PLOT  ( 명령A1~P4 자동출력 지원 )

 a. PLOT실행

 b. 명령어 선택 A1~P4중 : 6개의 설정지원( 프린터 기종 및 종이 CTB, 인쇄순서)

 c. 인쇄부수

 d. 도곽선택 범위 (배치탭 선택)

     Model - 모형공간의 도곽만 검색해서 출력

     Layout - 종이공간의 도곽만 검색해서 출력

     All -  모형+종이공간의 도곽을 탭이름 순서대로 출력

     No. -  모형+종이공간의 도곽을 도면번호 순서대로 출력



 e. PDF merge : 여러파일에서 생성된 PDF를 1개로 병합 ( PDFM : 목록생성까지만 진행 -> 순서확인후 확인 )
 f. 설정 (프린터 옵션 수정)
   -> 설정내용 : 프린터 기종 및 종이 CTB, 인쇄순서



8. 리스트 메뉴 : 작업순서 변경 및 삭제

 - New : 목록삭제 초기화
- Erase (삭제) : 작업목록에 포함된 리스트중 작업목록에서 삭제

- Up / Down : 순서변경



9 스크립트 메뉴

  - 스크립트 메뉴 ( 불러오기 ) : 작업목록 불러오기
  - 스크립트 메뉴 ( 저장하기 ) : 작업목록 저장하기







• 주의 (저장이 필요한 작업)

1. 저장이 필요한 작업파일이 사용중 (본인 or 네트워크사용자)일때 저장이 되지 않습니다.

2. 작업중인 파일(현재명령을 실행하는 파일)에서는 해당명령을 직접 실행후 작업중인 파일을 제외하고 목록을 생성하세요 ( 작업목록과 무관한 딴파일에서 실행 )

3. 열려있는 파일이 목록에 포함되어 있는경우 경고메세지 출력후 진행이 되지 않습니다.

4. 해당파일을 닫고 진행하세요

5. 읽기전용 ( 네트워크에서 다른사람이 사용중이거나 파일속성이 읽기전용으로 된경우 )

- 2022H1부터 읽기전용이라도 중단없이 진행
- 자동출력 또는 도면분활등 읽기전용이라도 가능한 작업
