A3 / AA3 - 파일내 자동출력 (종합)

오토캐드에서는 한장씩 출력할수 있는 PLOT와 여러파일을 한번에 출력할수 있는 게시(publish)를 제공하고 있습니다.

게시를 사용하기 위해서는 종이모드에 1장씩 종이크기로 배치를 해야됩니다.



일반적인 설계사무실에서는 모형공간에 도곽을 삽입하여 작업하고 있어 게시를 사용하기에 적합하지 않습니다.

속성블럭, 동적블럭, XREF사용등 변화에 따라

자동출력 프로그램도 폴리선과 블럭 > 속성블럭 > 동적블럭 > 동적+속성 블럭등 옵션을 보완하고 있습니다.





1. 레이아웃과 자동출력

자동출력프로그램은 동일한 프로젝트는 도곽(블럭이름)과 CTB등 공동으로 사용하는점을 이용한 명령어들 입니다

S4SET : 도곽 및 도면번호설정

A3 : 작업중인 파일에서 도곽 직접선택 출력
AA3 : 작업중인 파일에서 도곽 자동선택 출력

SCRP :  여러폴더에 있는 파일들 (DWG선택)을 자동출력 할수 있는 종합 프로그램

PDFM : 출력된 PDF파일을 병합해서 1개파일 병합하는 프로그램

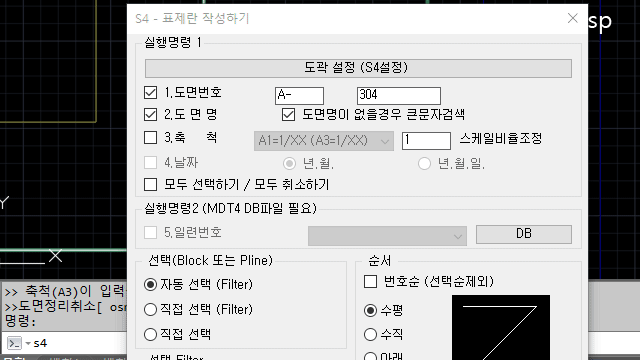

S4 :  표제란 입력
W4 :  1개씩 도면분활
M4 :  도면목록표 작성
C4 : 도곽 스케일 확인

DDD : 치수선 그리기(스케일 자동)









2. S4SET - 도곽정보 설정 (도곽블럭>번호>도명>축척..)

도면도곽을 사용하는 프로그램 공동사용

S4SET은 도곽블럭과 도면번호,도면명,축척등의 위치를 저장합니다

개별실행명령은 아니고 A3,S4,M4등 DCL화면에서 "도곽설정(S4SET)"  선택 실행됩니다

블럭이름과 도면번호 도면명을 저장하여 출력 순서나 화면에 표기되는 이름으로 사용 합니다

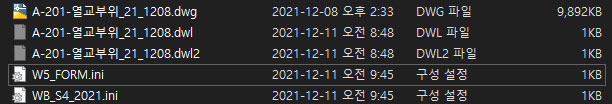

S4SET을 실행하면 작업폴더에 2개의 파일이 저장됩니다
- W5_FORM.ini - 도곽블럭 이름저장
- WB_S4_2021.ini - 문자 정보 저장 ( 위치, 크기, 정렬, 레이어, 폰트스타일등 )

작업폴더와 하위폴더까지 승계적용 됩니다





도곽블럭 형태에 관계없이 설정가능
- 가로표제란 및 세로표제란등 프로젝트별 도곽에 따라 적용가능

- 속성블럭에 포함된 문자도 적용가능

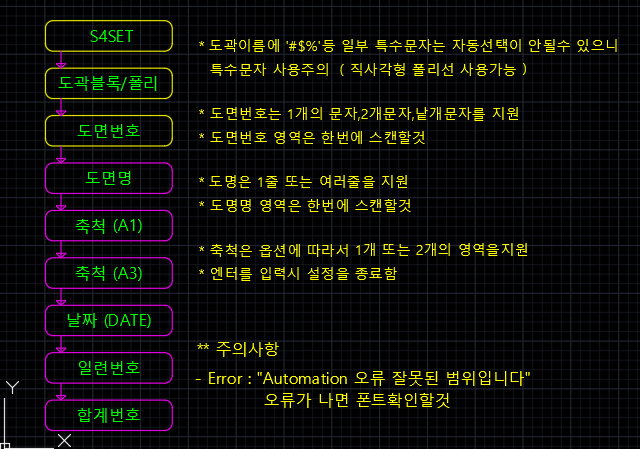

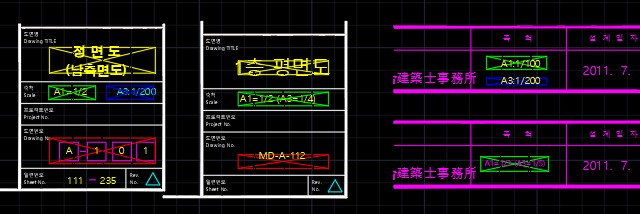

S4SET  설정 순서 (표제란 상대위치)
설정중 엔터 or 스페이스바를 입력하면 설정을 종료합니다.

S4설정은 최소 기준도곽과 도면번호임
도면명까지 설정해야 작업목록 확인이 쉽다

표제란 입력과 도면목록표 작성을 위해서는 축척문자는 까지 설정하세요
언제든지 재설정 가능





도면번호는 문자 갯수에 관계없이 한번에 스캔한다
도면명은 2~3줄로 작성된것이 있을수 있으므로 조금 넑게 스캔한다

낱개로 입력하는 도면번호 인식가능



그외 세부 설정 아래 링크에서 확인하세요

S4SET - 표제란 정보설정 ( Plot 및 Layout 공통사용)

















3. A3/AA3  파일내 도곽선택 자동출력 설정

도면내 블럭을 직접선택(A3)하거나 자동선택(AA3) 출력하는 프로그램으로 설정된 프린터와 종이 CTB를 이용하여 출력합니다

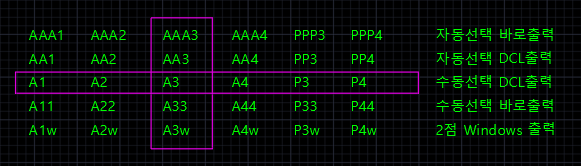

A3 씨리즈로 다른프린터를 사용하려면 프린터와 종이를 매번 변경해야 되는 불편함 때문에

동일한 기능을 6개의 명령씨리즈를 사용가능합니다.

A1 / A2 / A3 / A4 / P3 / P4

각 명령은 기억하기 쉽게 종이이름을 사용하였으나 설정된  용지로 스케일 자동계산 합니다

  예)  모든프린터 명령에 A3용지로 설정가능
  명령어 A1 (AA1) : PLOT용 A3 용지 적용  -> A3 스케일
  명령어 A2 (AA2): 칼라 프린터 A3 용지 적용 -> A3 스케일
  명령어 A3 (AA3) : 모노 프린터 A3 용지 적용  -> A3 스케일
  명령어 A4 (AA4) : 이면지 프린터 A3 용지 적용 -> A3 스케일
  명령어 P3 (PP3) : PDF생성용 A3 용지 적용  -> A3 스케일
  명령어 P4 (PP4) : PDF생성용 A1 용지 적용  -> A1 스케일

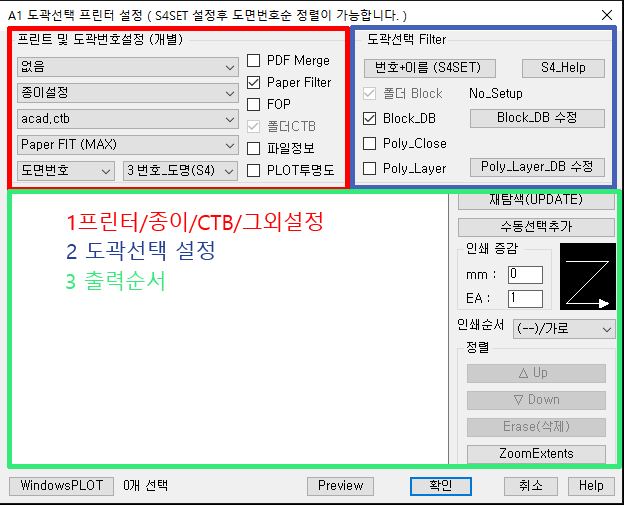

A3/AA3 를 처음 실행하거나 오류로 설정이 초기화되면  바로아래 설정화면(DCL)이 뜹니다

프린터 설정이 되어 있으면 도곽선택후 설정화면(DCL)이 뜹니다

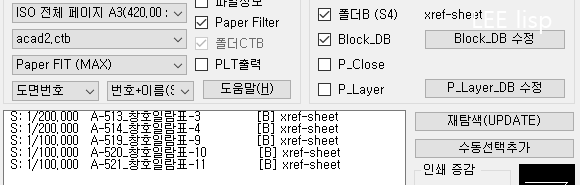

화면은 크게 3구역으로 구성되어 있습니다

1구역 - 프린터/종이/CTB/ PDF병합등 설정

2구역 - 도곽선택 필터

3구역 - 출력순서





1구역 - 프린터설정

1-1 프린터

- 캐드에서 사용가능한 프린터와 PDF등

- 일부기종은 느리게 변경됨 ( HP 네트워크 플로터 )
- 사용가능 PDF ( DWG To PDF, AutoCAD PDF ,Microsoft Print to PDF )
- 사용불가 PDF ( Adobe PDF, doPDF) 등 개별프로그램 (파일저장 화면이뜸)

1-2 종이

1-3 스케일 옵션 (자동123456, PaperFIT, Fir(CAD인쇄영역))

1-4 도면번호 : 여러개의 문자로 구성된 도면번호 전용

1-5 번호+이름 : S4SET으로 구성된 영역에서 가져온 번호+이름 또는 파일이름, 큰문자등 사용

1-6 PDF Merge : PDF출력후 낱장으로된 도면을 1개의 파일로 저장 (작업중인 파일이름 저장)

1-7 Paper Filter : 프린터에서 주로사용하는 A씨리즈만 리스트하기 (B씨리즈등 제외)

1-8 FOP : 출력완료후 해당폴더 탐색기 열기

1-9 폴더 CTB : 도면과 같이 있는 폴더에 CTB가 있을경우 우선사용

1-10 파일정보 : 도면출력시간과 경로등을 인쇄물에 표기

1-11 PLOT 투명도 : plot투명도 설정적용하기













2구역-도곽선택필터

2-1 번호+이름(S4SET) : 도곽블럭명 도면번호 설정 실행 #S4SET

2-2 폴더 Block  : 폴더에 저장된 S4설정된 블럭이름

2-3 Block-DB : S4set을 실행할때마다 누적되는 DB와 수정 ( 와이드카드에 포함되거나 중복이름 제외)

2-4 Poly_Close : 직사각 폐쇄된 폴리선 선택옵션

2-5 Poly_Layer :  폴리선중 특정레이어만 선택옵션과 수정

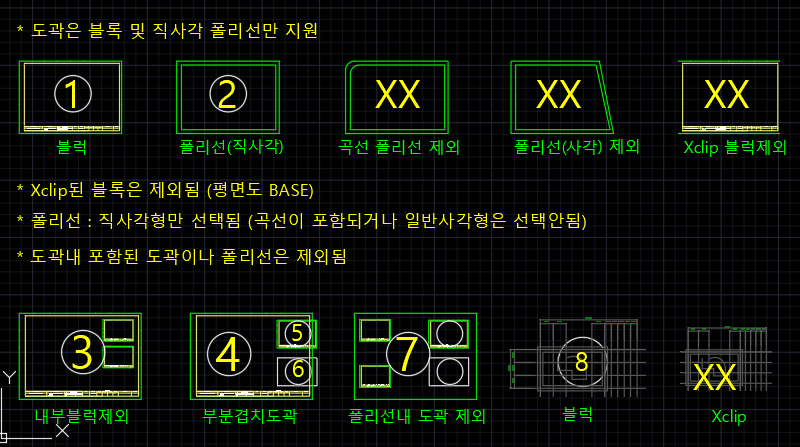

 * 블럭 또는 폴리선 선택가능

 * 블럭은 OR 옵션으로 작동하고 폴리선은 AND 옵션으로 작동

 - 폴리선 2개의 옵션모두 선택하면 특정레이어 폴리선(Close)된만 선택



*  기본필터 (필터선택과 직접선택 모두포함)

 - 곡선이 있는 폴리선 또는 직각이 아닌 사각형

 - Xclip된 블럭

 - 블럭에 모두포함된 블럭

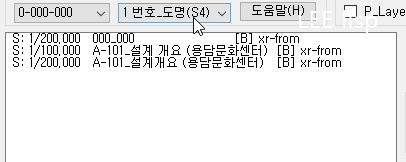

3구역 - 인쇄순서

3-1 인쇄순서 3단계

 1. 도면번호

 2. 도면위치 (좌측하단)

 3. 정렬

 도곽정보(S4SET,도면번호+도면명)와 위치에 따라 자동정렬되고 사용자가 추가로 순서를 변경할수 있습니다.

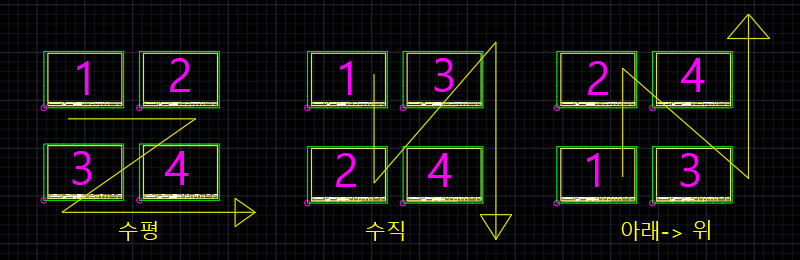

도곽정보가 있으면  6중 택1  "번호+가로 " "번호+세로" "번호+아래->위"  "가로" "세로" "아래->위"

도곽정보가 없으면 동일하나 번호부분이 무시되어 사실상 3가지만 작동

도곽정보가 없으면  비활성된 부분으로 표기  "(--)/가로 " "(--)/세로" "(--)/아래->위"  "가로" "세로" "아래->위"

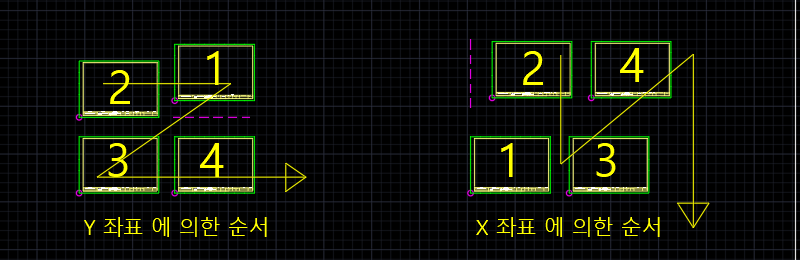

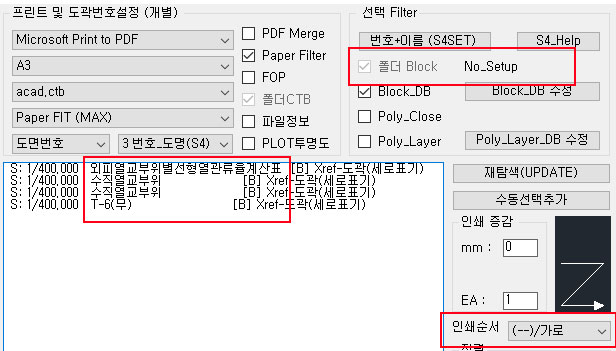

3-2.  번호+이름(S4SET) 설정이 없을땐 위치에 따른 정렬

  * 비활성된 필터
  * 도면내 큰문자로 도명사용
  * 인쇄순서 : (번호) 비활성 -> 위치에 따라 정렬

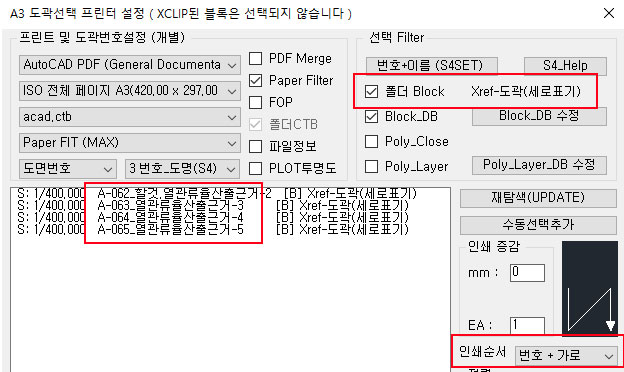

3-3 번호+이름(S4SET) 설정이 있을경우 표제란정보에 따른 정렬
  * 폴더 블럭 도곽명 활성

  * 도면번호와 이름사용
  * 인쇄순서 : 도면번호를 이용한 정렬 적용

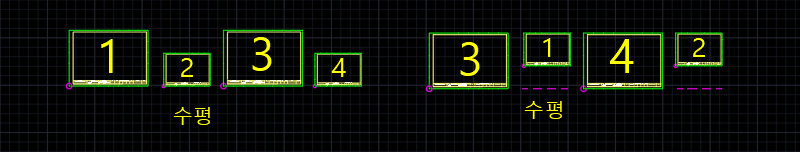

3-4 동일조건일경우 ( 도면번호가 동일하거나 같이 없으면 ) 도면번호 정렬후 위치기준적용

3-5 정렬위치는 좌측하단이 기준임









그외 미리보기등 세부 DCL설정 아래 링크에서 확인하세요

A3/AA3 자동출력 옵션 (DCL)







DB 파일 수정

Block_DB (Plot 및 Layout 공통사용)

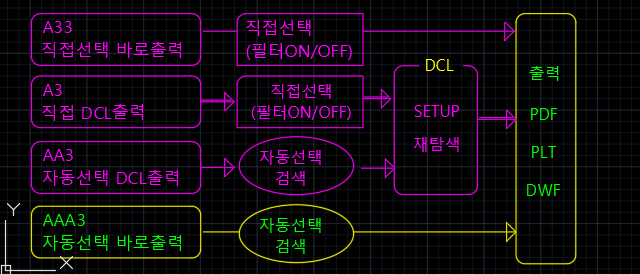

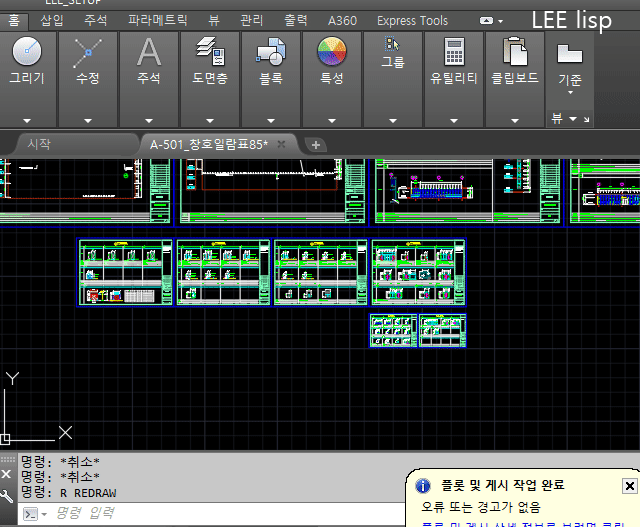

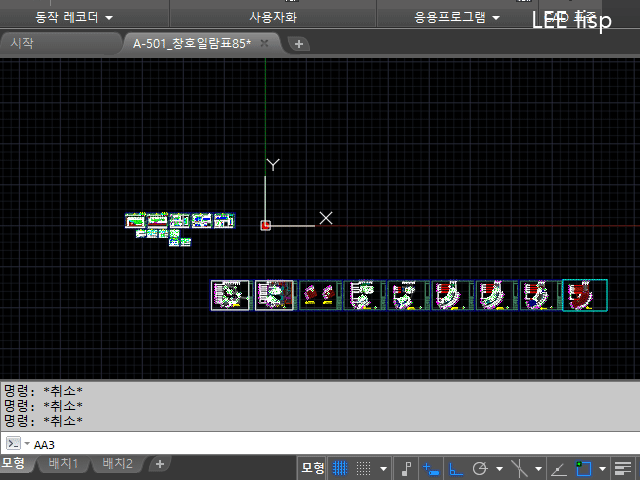

4. AA3 작업중인 파일에서 자동선택 출력 실행

• 명령어 : AA3 - 자동선택 자동출력
• 순서 : 자동선택 ▶ DCL ▶ 출력

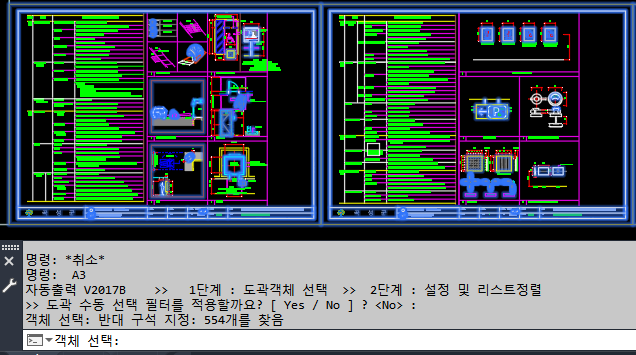

5. A3 작업중인 파일에서 직접선택 출력 실행

• 명령어 : A3  - 직접선택 자동출력
• 순서 : 직접선택 필터적용 (Y/N ) ▶ 직접선택 ▶ DCL ▶ 출력

  필터를 적용하면 도곽만 선택되어 속도가 빠르다 (다른블럭이 선택되지 않음)

필터미적용으로 폴리선과 블럭모두 선택되어 분석속도가 느릴수 있다
