ST2L / P2L - 문자영역 길이(Length)산출표 작성
Lee lisp/Area & Cal2021. 11. 13. 16:46
* 개방된 객체의 길이 산출은 APY사용
명령어 : P2L ( Polyline in text to Length )
- 폐쇄된 공간의 폴리선 내부에 있는 문자로 길이 집계
- 같은 문자별로 면적집계
- 다중 구열 길이산출가능
- 사용자가 직접 폴리라인을 미리 생성하고 실행
명령어 : ST2L ( STring to Length )
- TEXT가 있는 폐쇄된 공간(Arc,PolyLine등)의 길이산출작성
- 개폐된 선은 APY에서 선길이 산출가능
- 문자선택 으로 폴리선(BOUNDARY)생성후 길이산출
- 같은 문자별로 길이 소계와 레이어 구분 가능
- 다중구역 길이산출지원
- 그외 사용방법은 ST2A와 동일
- 선택 : TEXT,MTEXT

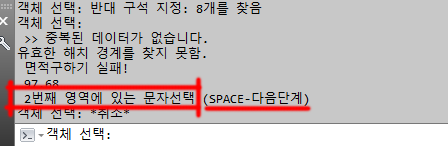

- 순서 : DCL (옵션설정) ▶ 1그룹 문자(들) 선택 ▶ N그룹 문자(들) 선택 ... ▶ 엔터 ▶ 집계표 작성

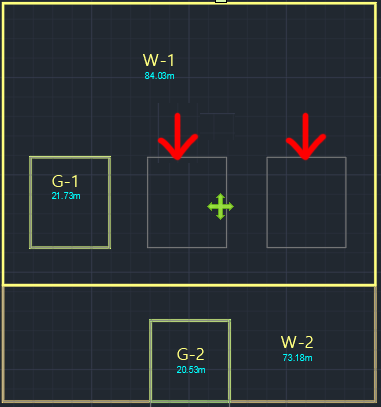

- 내부객체 산출제외

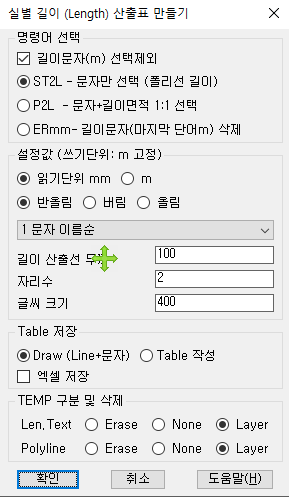

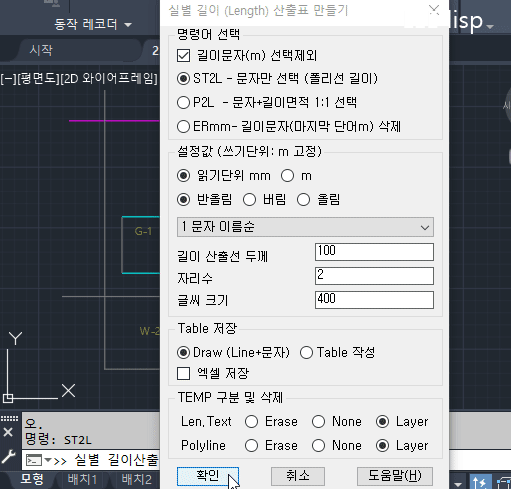

옵션 ( DCL )
1. 명령어 선택
ST2L - 문자를 선택하여 폴리선(영역) 작성 및 면적산출
P2L - 폴리선 및 면역객체(해치등등)와 문자를 1:1 매칭하여 면적산출
- 알수 없는 오류로 ST2A와 ST2H가 안되는 경우에 사용
ERmm - 끝문자가 m인 문자만 선택해서 삭제
길이문자(m) 선택제외 - 끝문자가 m이면 선택되지 않는다
2. 설정값
반올림 - 반올림/버림/올림
입력단위 : 캐드 파일 단위 (건축:mm단위, 토목:m단위 )
쓰기단위 : m( 고정)
길이산출객체두께 - 신설 폴리선의 두께를 줘 영역을 체크
자릿수 - 길이산출 자릿수
글씨크기 - 면적표 글씨크기
3. TEMP 구분 및 삭제
(1) Len.Text (길이문자)
- Erase : 면적객체 삭제
- None : 면적객체를 Text 레이어적용

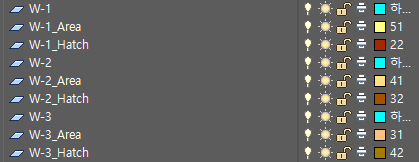

- Layer : Text문자명으로 레이어 신설 (예 : W1 -> W1 )
* 명령어 SUM으로 다중구역 집계 가능
(2) Polyline (면적영역): Erase / None / Layer (예 : W1 -> W1_Area )
