SID - 면적 산출수식 작성 (폴리선선택,삼각구적)
Lee lisp/Area & Cal2022. 6. 25. 08:05
명령어 : SID ( SITE Area Draw )
- POLYLINE 선택 면적산출 수식표 작성 ( 미리보기 )
- 선택 : POLYLINE
- 순서 : POLYLINE선택 ▶ DCL ▶ 면적표기 (삼각구적)
- 면적구역을 18가지 예제중 1가지선택
- 산출표가능한 수식 ( 삼각형 : X * Y / 2 = A )

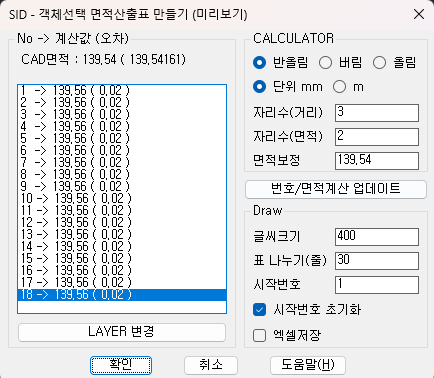

옵션 ( DCL )
▶ CAD면적 : 전체면적 반올림면적 (사사오입전 면적)
▶ 18가지 예제 작도 미리보기
▶ 반올림 : 반올림 / 버림 / 올림 (총합계 사사오입)
- 개별 산출식은 반올림 적용
▶ 단위 : mm (건축)와 m (지적도 및 토목도면 등등)
▶ 자리수 (거리) : 거리 자릿수 (추천 3 또는 4)
- 거리 자릿수가 길수록 계산이 정확함
▶ 자리수 (면적) : 면적 자릿수
▶ 면적보정 : 토지대장 면적으로 폴리선 크기변경
◆ 면적 업데이트 : 자릿수, 단위, 면적보정후 면적계산 갱신
▶ 시작번호 초기화 : 번호를 연속으로 사용시 체크해제
Tup설정 : 산출근거표의 수식업데이트 ( CAL2 ) 2021B9까지
- 면적보정 - 폴리선면적을 사용자가 설정한 값으로 크기를 조정후 계산하기
- 면적보정값 입력
- 면적계산 업데이트 "적용"
- 폴리선이 보정된값으로 조정되면서 다시 계산된값을 출력
- 레이어
- 문자 : "Co003TEXT"
- 선1 : 일반 "Co006BUB"
- 선2 : 보조 "Co009INSUL"
- 표 : "Co007SYM"
