LM4 - 라이브러리 - 블럭관리 (2024G9이후)

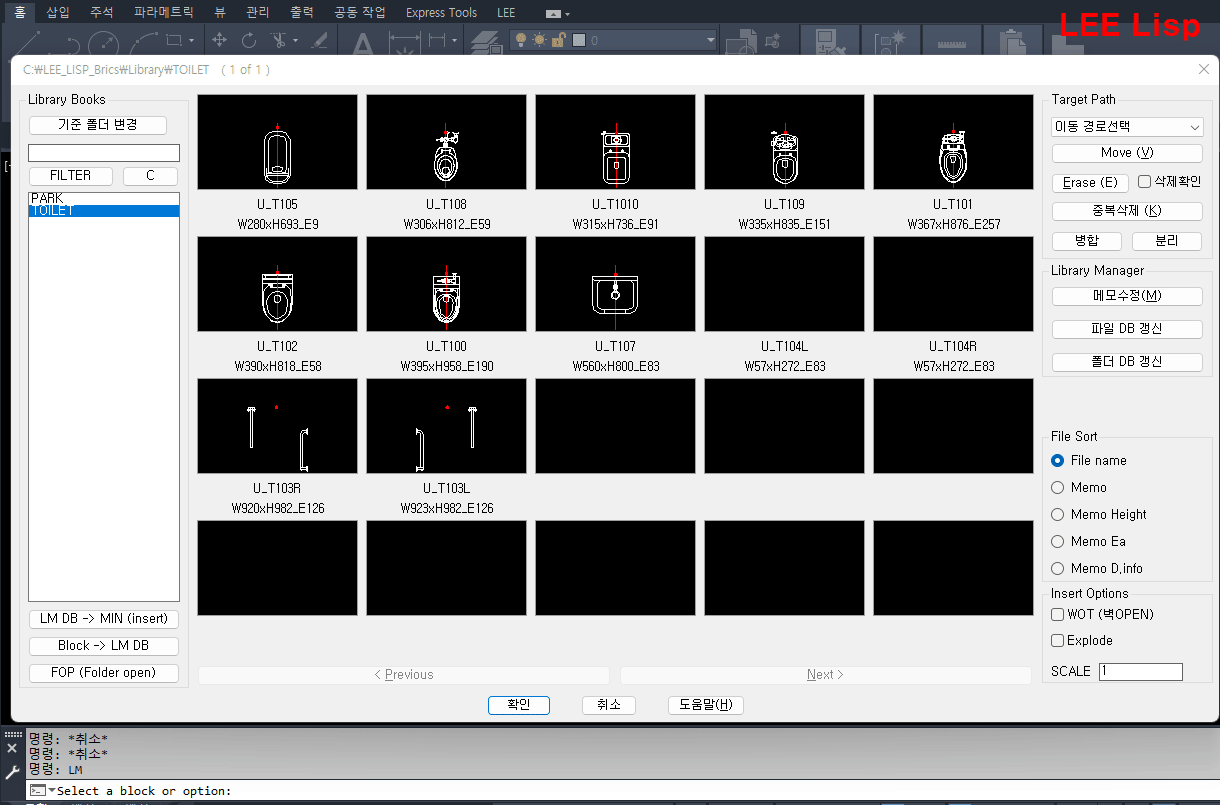

LM4 - 라이브러리 관리자 (파일관리부분)
- 명령어 : LM4 ( Library Manager )
- 블록 라이브러리를 관리한다.
- LM (파일삽입)과 LM4(블럭관리)로 분리 및 전환기능 적용
- 폴더경로 및 파일이름에 "(" ")" 괄호가 있으면 이미지가 표기되지 않음
- 사용자가 쉽게 라이브러리를 관리할수 있도록 옵션제공
- LBS (라이브러리 블럭 정렬), LBR (라이브러리 블럭 이름변경,QuickNumbering) 명령추가
- 라이브러리는 별도로 제공하고 있지 않습니다. 사용자가 가지고 있는 파일을 폴더별로 구분해서 복사후
화면 하부에 있는 "폴더 DB 갱신"을 누르면 메모와 이미지가 생성 됩니다. (폴더별실행)
- 삽임점 위치를 이지지에 표기( 빨강색점 )
- 미리보기파일이 없어도 삽입은 가능함

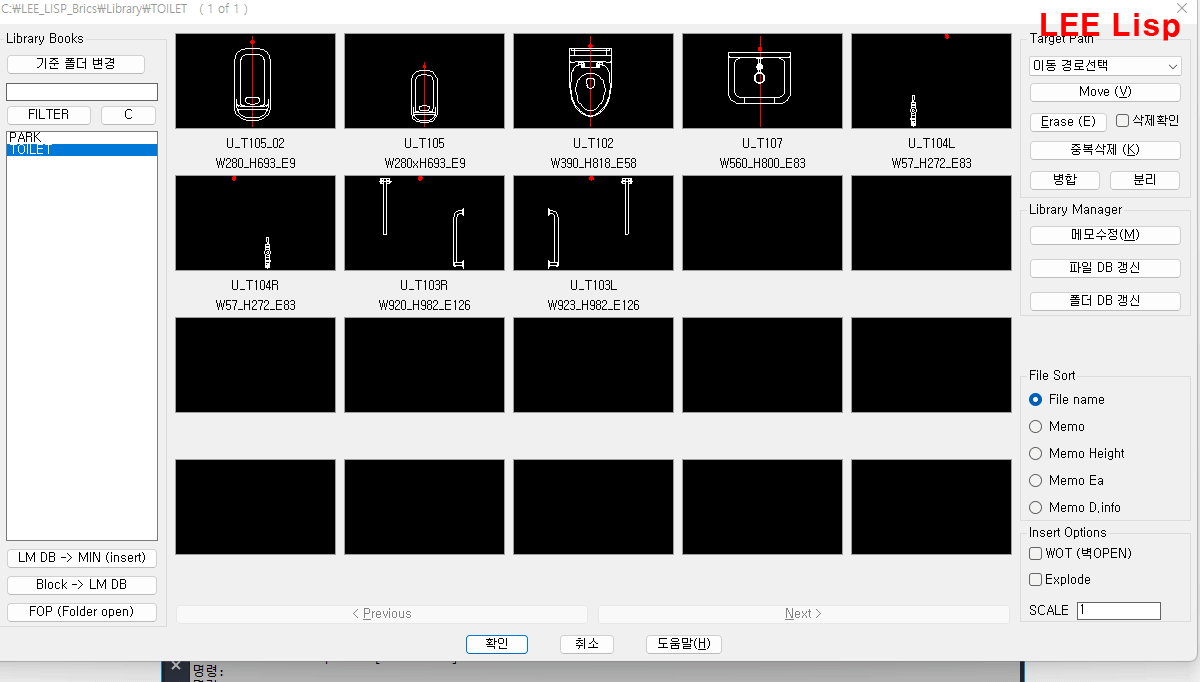

옵션 ( DCL )

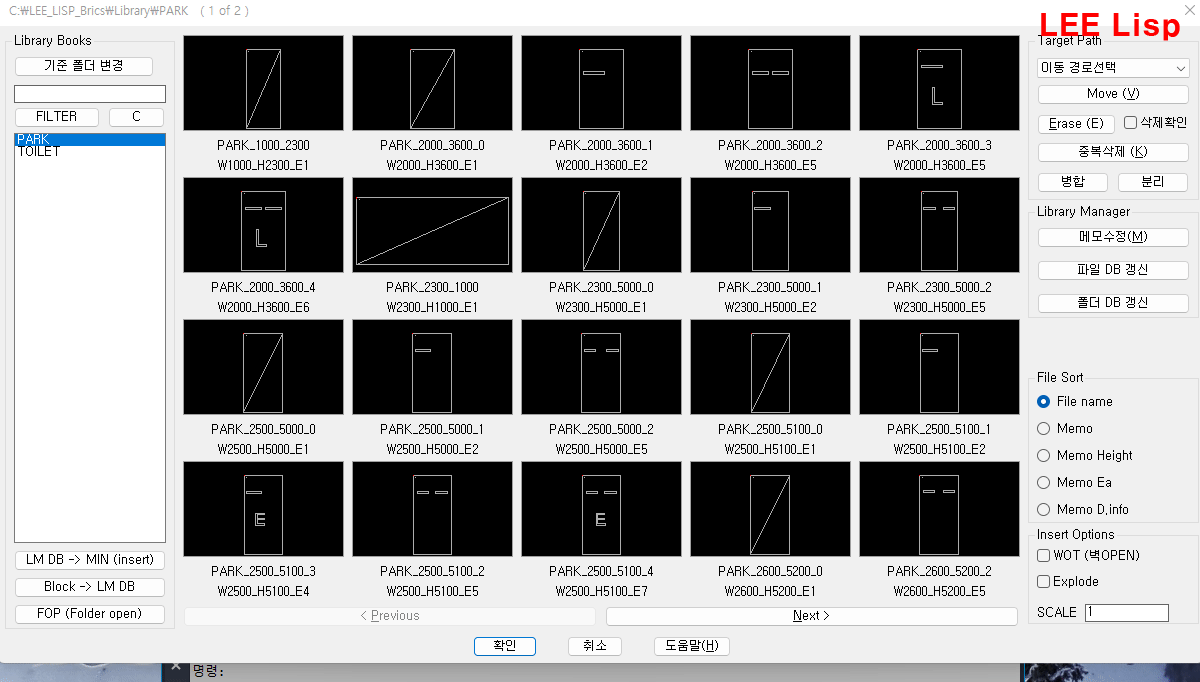

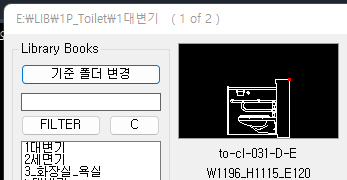

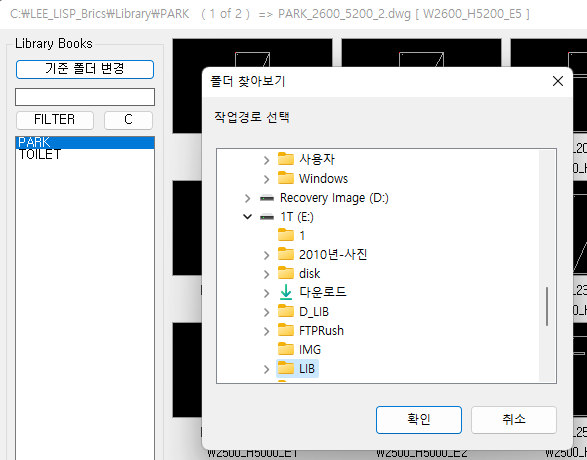

1. 기준폴더 변경
C:\Lee_lisp\library로 고정되어 있던 기준폴더를 다른폴더로 변경가능하도록 적용
- 변경후 상당 타이틀에 경로 표시

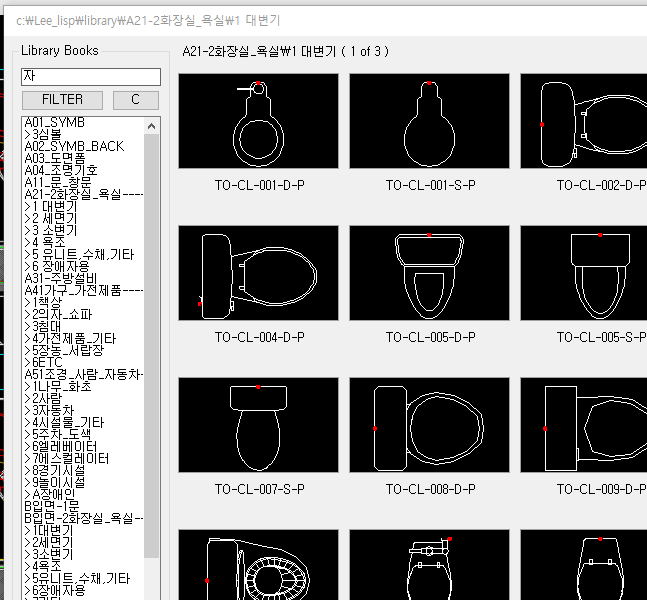

2. 폴더이름과 필터, 취소
2a 폴더이름 입력
2b FILTER : 필터실행
2c C : 취소 (전체목록 표시)
2d 폴더목록
폴더이름은 전체경로에 대하여 필터적용이 가능함
ex) 화장실 폴더에 3개의 폴더가 있을경우
a. 화장실로 검색하면 "화장실"이 포함된 폴더들이 표기됨
화장실 --> 대변기
--> 소변기
--> 세면기
b.대변기로 검색하면 대변기만 표기됨

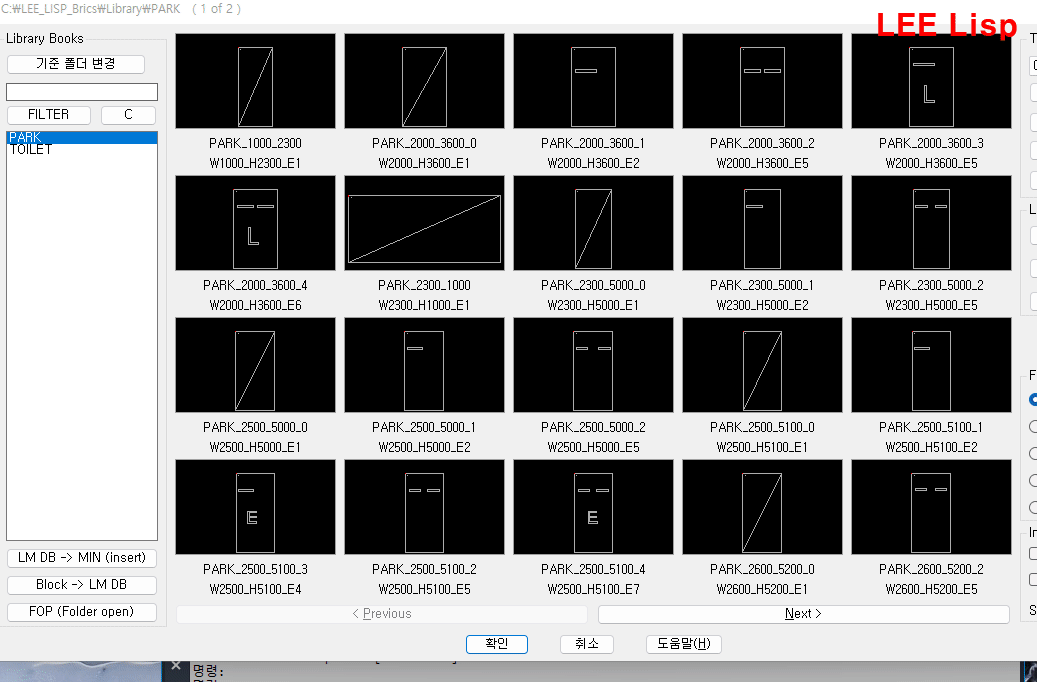

3. 블럭 삽입 모드로 전환
블록삽입 모드 와 관리모드 전환
4. 파일 및 메모
4a 파일이미지
4b 파일이름
4c 파일메모 (자동생성: 가로 세로 구성갯수 -> W1000_H500_E40 )
4d 파일목록 - 이전 페이지 / 다음 페이지

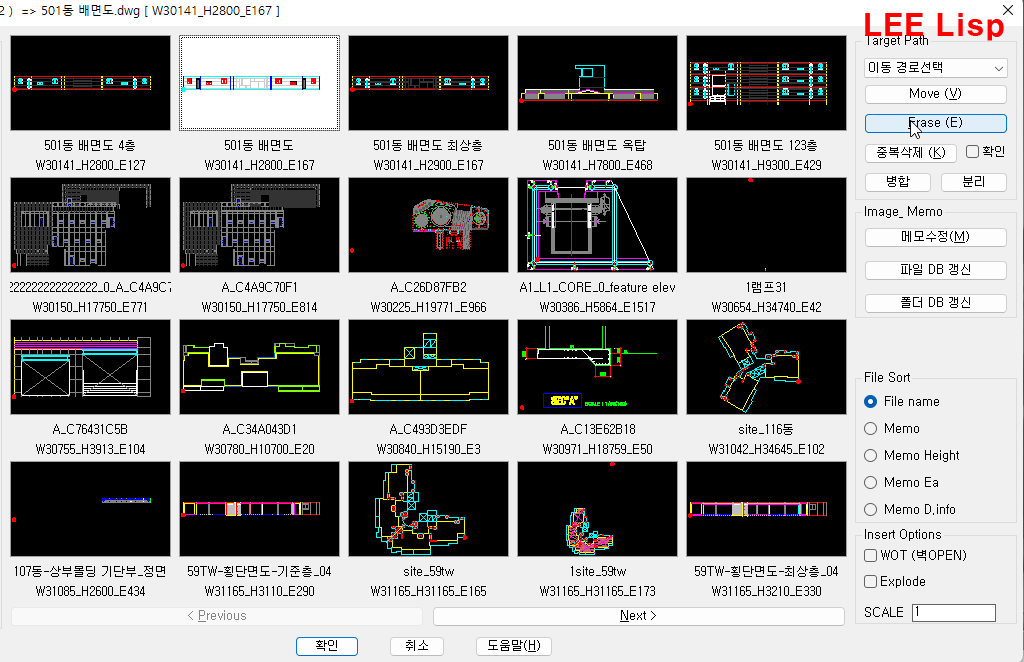

5. 블럭파일 목록
5a 블럭파일 필터
5b 필터실행
5c C : 필터취소 (전체목록)
5d 파일정렬
- file name : 파일이름순
- Memo : 메모 순서 (가로폭순)
- Memo Height : 메모 높이값 (세로폭순)
- Memo Ea : 블럭구성갯수
- Memo D.info : 동적블럭우선
6. Block -> 라이브러리 추가
도면에 있는 블럭을 선택하여 라이브러리에 추가
2d 폴더목록을 선택후 실행
7. 메모 및 이미지생성

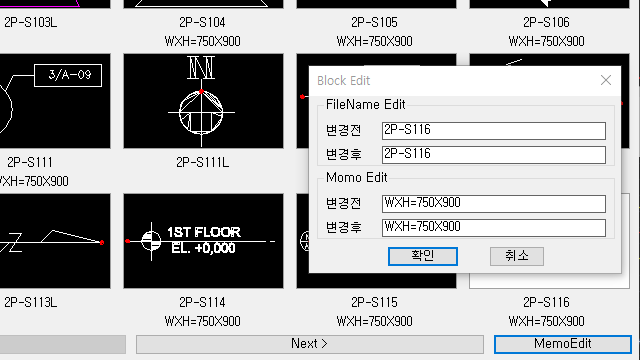

7a 메모수정(M) : 선택된 블럭의 메모와 파일이름을 수정
7b 파일 DB 갱신 : 선택된 블럭의 메모 와 이미지를 갱신
7c 폴더 DB 갱신 : 폴더내 모든 파일의 메모와 이미지를 갱신
- 메모수정
- 파일DB갱신과 폴더 DB갱신 (임시파일을 생성후 작업)

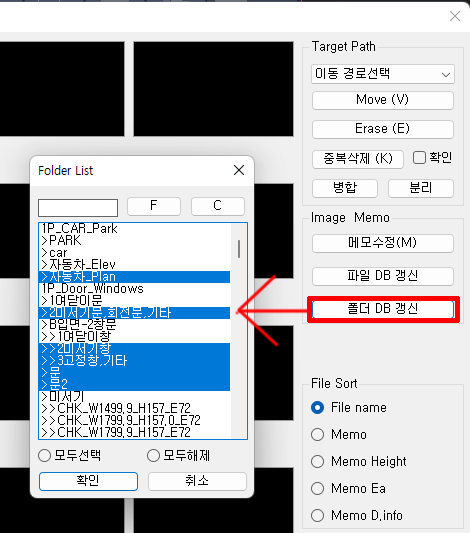

- 폴더 DB갱신
22H3이전 : 활성화된 폴더 바로 갱신
22H4이후 : 폴더리스트에서 다중 선택후 갱신

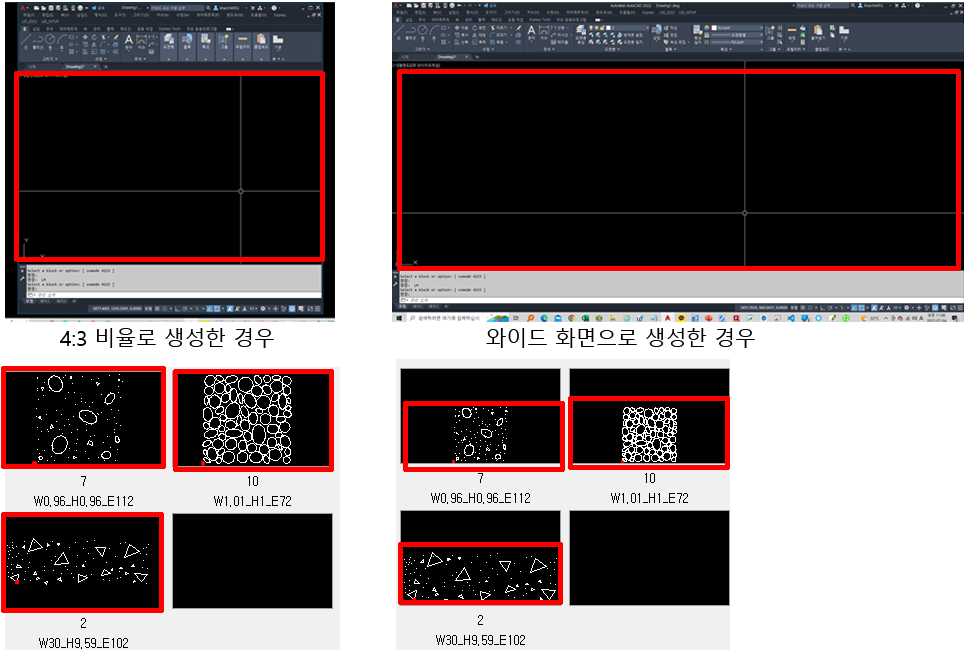

- 캐드화면비율과 이미지 비율을 비슷하게 조정후 실행해야 꽉찬 이미지 생성됨
8. 파일이동
8a 파일이동할 경로
8b 파일이동 (V) : 파일을 다른폴더로 이동 실행
* 파일삭제 또는 이동
- 22H2 : 다음 이미지 채우기 ( 라이브러리 500개 이상이면 느려짐)
- 22H3 : 공백처리 (목록갱신이 없어 빠름)
9. 파일삭제
9a 임시폴더 병합 : 분리된 폴더 다시 폴더 합치기
9b 임시폴더 분리 : 메모가 같은 블럭끼리 임시폴더를 생성하고 분리 (중복파일 확인용)
9c 미선택 중복삭제 : 폴더내 메모가 동일한 파일중 선택된 파일을 보존하고 그외 파일 삭제
* 메모(가로x세로x엔티티수)가 동일해도 미러된 객체등은 구분할수 없음
* 삭제확인 : 삭제 확인 (1회실행후 초기화됨)
9d 선택 삭제 (E) : 선택된 파일삭제 (단축키 E)
* 삭제확인 : 오동작 방지용 (연속선택가능)
10. 라이브러리 전체 삽입과 폴더
10a MIN (폴더파일 모두 Insert) : DB폴더내 모든파일을 Insert
10b FOP (Folder Open) : 선택폴더 탐색기에서 보기 실행
- LM DB -> MIN(insert)
