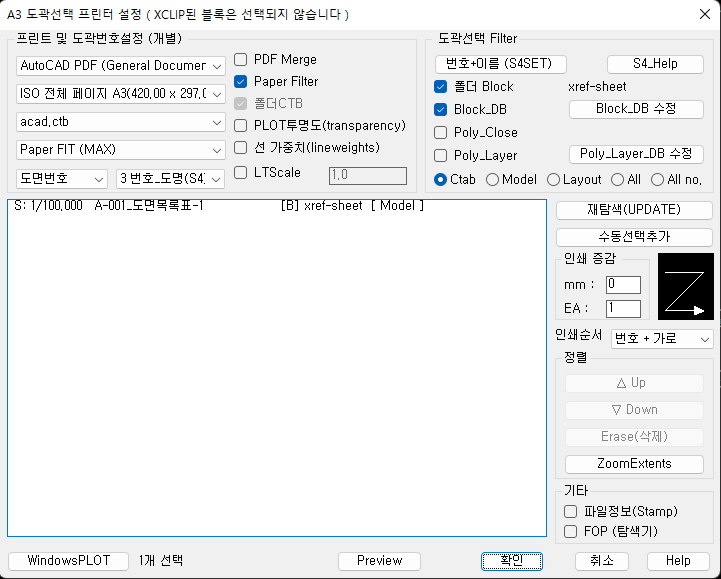

A3 / AA3 - 자동출력 옵션 (DCL)

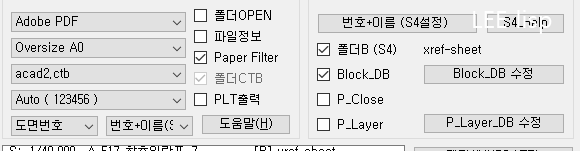

• DCL 옵션

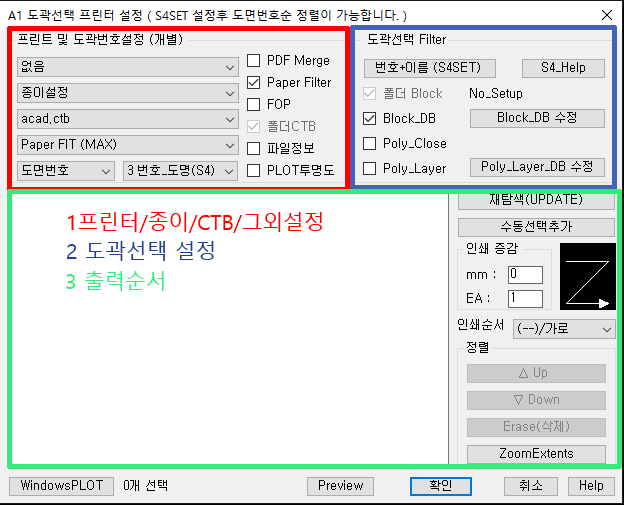

1구역 - 프린터/종이/CTB등 설정

1-1. 프린터

• 프린터 변경에 대하여 용지변경 적용
• 일부기종은 느리게 변경됨 ( HP 네트워크 플로터 )

• 사용가능 PDF ( DWG To PDF, AutoCAD PDF ,Microsoft Print to PDF )
• 사용불가 PDF ( Adobe PDF, doPDF) 등 개별프로그램
  - AdobePDF를 선택하면 저장이름을 확인하는 창이 뜹니다







1-2 Paper :  스케일 실시간 적용

• CTB 리스트 : Plot Styles과  작업폴더에 있는 CTB와 STB표기
• CTB스타일 지원
• STB스타일 지원









1-3. 스케일 선택 ( 실시간 적용 )

• Auto (123456 ) - 목록에 있는 스케일만 적용  (예: 99 > 100 )   https://leelisp.tistory.com/entry/SCALE
• Paper FIT ( MAX) - 도곽높이를 용지높이로 계산한 스케일 (출력여백없음)
• FIT ( CAD 인쇄영역 ) - 출력여백을 제외한 실제출력가능한 영역 스케일 ( AutoCAD )

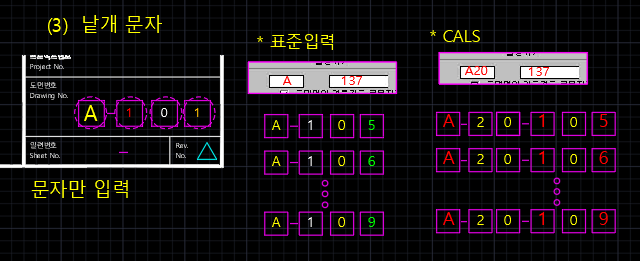

1-4. 도면번호 (낱개 문자 전용 옵션, S4SET)

• 낱개 문자 도면번호는 구분자("-")가 없어 구분이 어렵다 (A19001_도면명)
• 도면번호에 구분자("-")를 강제 삽입 도면구분이 쉬워진다 (A-19-001_도면명)
• 1개로 구성된 도면번호에 적용되지 않음













1-5. 번호+이름 ( 인쇄순서 및 PDF 저장이름 )

• 1~3번까지 옵션은 표제란정보 (도면번호와 도면명)를 이용하기 위해서는 S4SET 설정필요
  https://leelisp.tistory.com/entry/S4SET
• 1 번호_도 명(S4) : 도면번호와 도명 구분자 "_" ( A-101_도면 목 록 표 )
• 2 번호 도 명(S4) : 도면번호와 도명 구분자 " "  ( A-101 도면 목 록 표 )
• 3 번호_도명(S4) : 도면번호와 도명 구분자 "_" , 띄어쓰기 삭제 ( A-101_도면목록표 )
• 4 DWG_이름 :   중복없는 파일이름 생성
• 5 큰문자이름 :  도곽내 큰문자 사용 ( 도면제목이 제일큼, S4SET 적용전 이름확인용 )



 * 윈도우즈에서 파일이름으로 사용불가인 특수문자( *?/\:<>| )를 언더바로 수정( _ )













1-6. PDF Merge

• 작업파일이름 사용 (중복되지 않는 파일이름 사용)
  ex : 작업파일.dwg =>  작업파일.PDF => 작업파일_02.PDF... 작업파일_09.PDF
• 바로 열림 적용 (PDF리더 사용)
• 병합파일은 작업폴더에 저장, 개별 파일은 PDF_날짜 폴더내 생성
• 다중파일 PDF생성이 필요할경우 SCRP (다중파일출럭) 또는 PDFM에서 병합가능
• 파이썬사용







1-7. Paper Filter ( A0~A4 만사용 )

• 사용하지 않는 B0~B5, ANSI, ARCH등 제외하고 용지선택









1-8. FOP (폴더OPEN) : PDF 저장후 윈도우즈 탐색기 작업폴더 열기

• PDF저장위치 : 도면이 있는 폴더에 날짜 폴더(PDF_2021_0816)를 생성후 PDF저장
• 명령어 : FOP ( 탐색기 열기 명령어 )







1-9 폴더 CTB : 폴더에 있는 CTB 바로적용 ( 작업폴더에 CTB가 있을경우에 활성화 )

1-10 파일정보 : 출력정보를 도면좌측 하단에 표기 (출력물에만 표기되고 삭제됨)

1-11. PLOT 투명도  - plot투명도 설정적용하기

















2구역 - 도곽선택필터

2-1. 번호+이름 (S4SET) : 도곽이름과 도면번호 설정 https://leelisp.tistory.com/entry/S4SET

S4SET - 표제란 정보설정 ( Plot 및 Layout 공통사용)



• 도곽블럭 자동선택과 순서설정에 사용

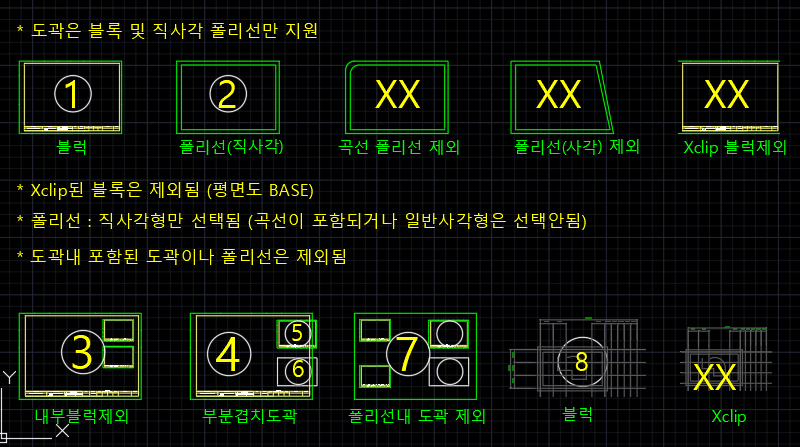

• 기본필터 (선택 안되는 객체)

 - 곡선이 있는 폴리선 또는 직각이 아닌 사각형
 - Xclip된 블럭
 - 도곽내 모두포함된 블럭과 폴리선



2-2 폴더 Block : 폴더에 저장된 S4설정된 블럭이름
2-3  Block_DB : S4set을 실행할때마다 누적되는 DB와 수정
2-4  Poly_Close : 직사각 폐쇄된 폴리선 선택옵션
2-5  Poly_Layer : 폴리선중 도곽으로 인식하는 레이어 지정과 DB수정

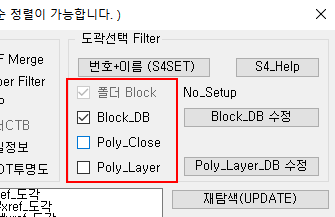

• 폴더Block 와 BlockDB 를 중복선택하면 목록에 있는 블럭은 모두 선택됨 (OR)
• Poly_Close와 Ppoly_Layer 중복 선택하면 폴리선이 Layer와 Close 조건을 모두 충족해 선택됨 (AND)
• 폴리선은 필터적용없이 직접선택이 유리함

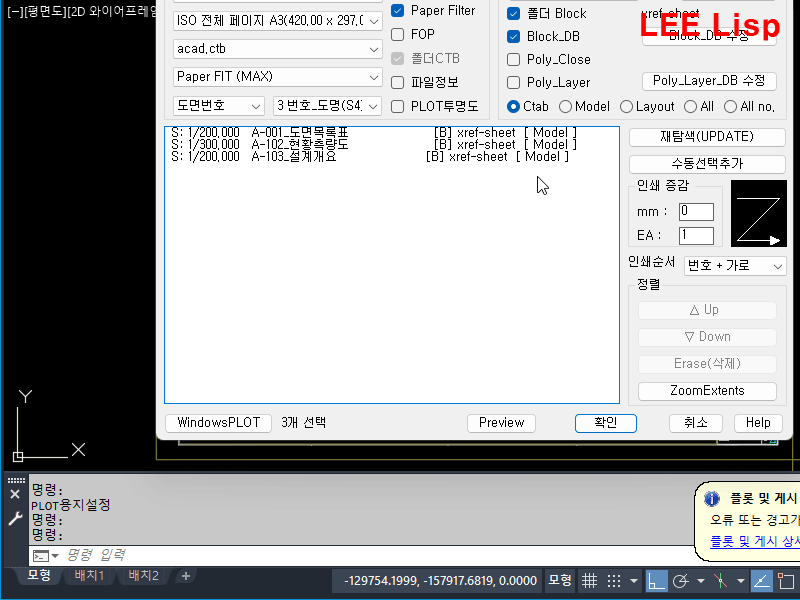

2-6 도곽선택 범위 (배치탭 선택) - 23A4 추가

• Ctab (Current Tab)  - 현재 선택된 탭만 자동선택
• Model - 모형공간만 자동선택
• Layout - 종이공간만 자동선택

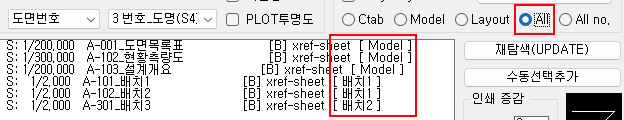

• All - 모형+종이공간 탭이름 순서대로 자동선택

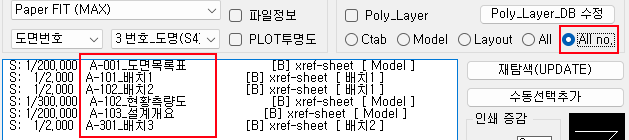

• All no. - 모형+종이공간 통합 도면번호순 자동선택











3구역 - 출력순서

3-1. 자동선택 재탐색 or 수동선택 추가

• "자동선택 재탐색"은  출력목록이 자동선택 초기화 된다
• "직접선택 추가"은 출력목록에 개별 선택해서 목록에 추가할수 있다





3-2. 인쇄증감 ( 테두리선만 있는 도곽 )

• 인쇄영역은 도곽의 좌측하부점 과 우측상부점임

• 종이영역이 없는 테두리선으로 구성된 도곽은 폴리선 두께값 적용된 경우가 대부분임
• 두께가 있는 폴리선이 선택되면 테두리선이 50%만 출력 ( 폴리선 삽입점, 내부출력, 외부인쇄가 안됨 )
• 이를 보완하기 위해 인쇄영역을 확장하여 선택점을 이동하거나 도곽 제작시 종이영역까지 포함하여 제작



• 인쇄영역즘가시 FIT, PaperFIT로 설정되면 스케일값이 변경된다



3-3 인쇄순서 3단계

 1. 도면번호정보

 2. 도면위치 (기준-좌측하단)

 3. 사용자 편집



3-3-1 인쇄는 도곽정보(S4SET,도면번호+도면명) 또는 위치에 따라 자동정렬되고
사용자가 추가로 순서를 변경할수 있습니다.

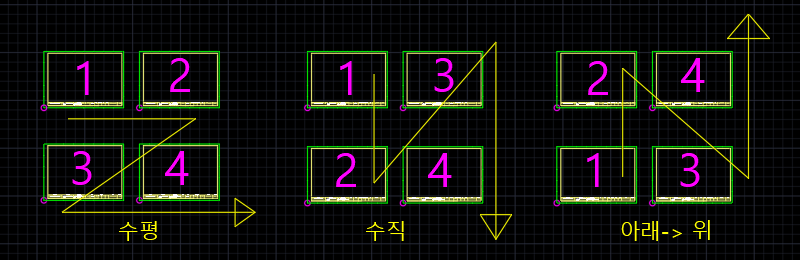

도곽정보가 있으면  6중 택1  "번호+가로 " "번호+세로" "번호+아래->위"  "가로" "세로" "아래->위"

도곽정보가 없으면 동일하나 번호부분이 무시되어 사실상 3가지만 작동

도곽정보가 없으면  비활성된 부분으로 표기  "(--)/가로 " "(--)/세로" "(--)/아래->위"  "가로" "세로" "아래->위"

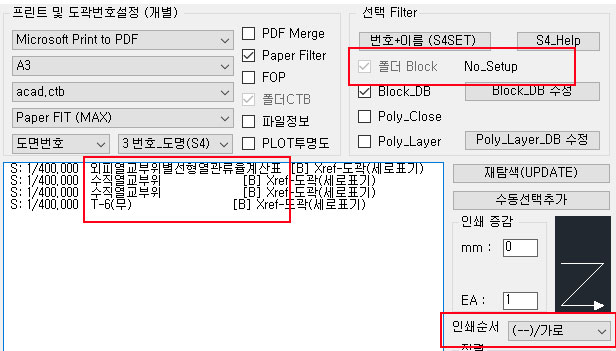

3-3-2.  번호+이름(S4SET) 설정이 없을땐 위치에 따른 정렬

  * 비활성된 필터
  * 도면내 큰문자로 도명사용
  * 인쇄순서 : (--) 비활성 -> 위치에 따라 정렬

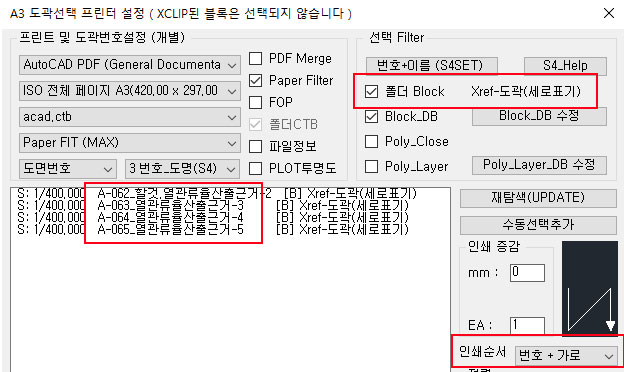

3-3-3 번호+이름(S4SET) 설정이 있을경우 표제란정보에 따른 정렬
  * 폴더 블럭 도곽명 활성

  * 블럭DB : 많이 사용하는 도곽이름 과 폴더DB 누적 정보
  * 인쇄순서 : 표제란정보(도번+도명)를 이용한 정렬

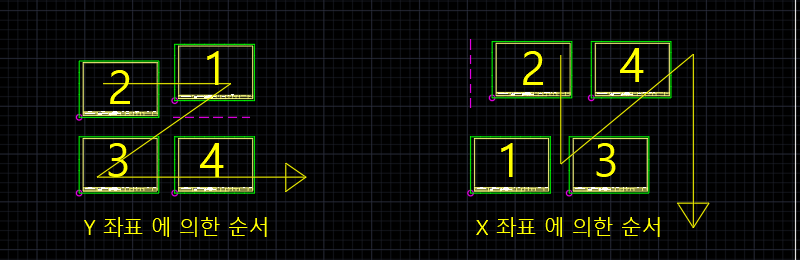

3-3-4 동일조건일경우 ( 도면번호가 동일하거나 없으면 ) 도면번호 정렬후 위치기준적용



3-3-5 정렬위치는 좌측하단이 기준임













3-4. 인쇄목록을 선택하면 인쇄영역과 순서를 확인할수 있다 ( ZoomExtents -전체영역)







3-5. 미리보기 ( 인쇄 미리보기 및 CTB 적용확인 )







3-6. Windows 출력 가능
