Blist - 블럭의 이름과 수량확인
Lee lisp/Block2020. 1. 15. 19:43
명령어 : BList ( Block List )

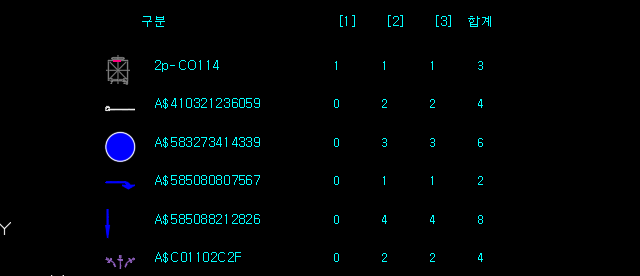

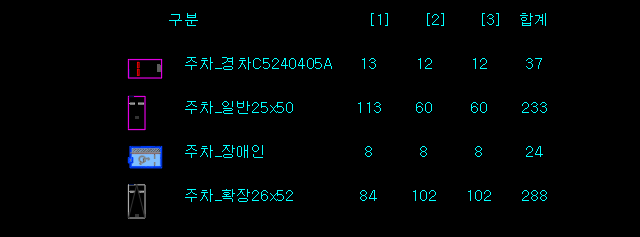

- 선택된 블럭들의 이름과 수량을 확인한다
- Dynamic Block , ATTDEF, INSERT, Xref 선택가능
- 동적+속성블럭 (22D1이후)
- 옵션( DCL )

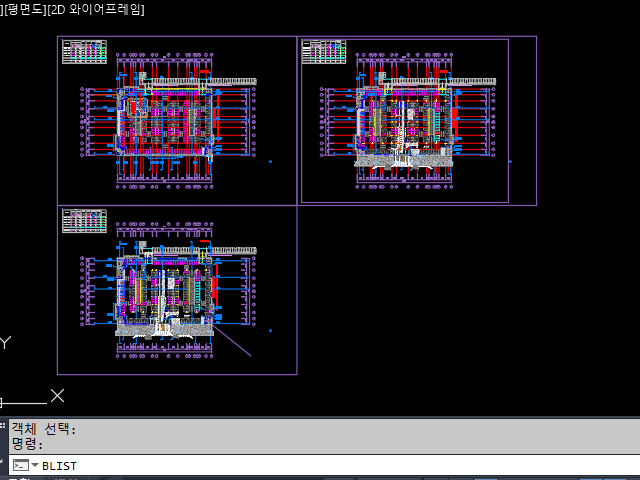

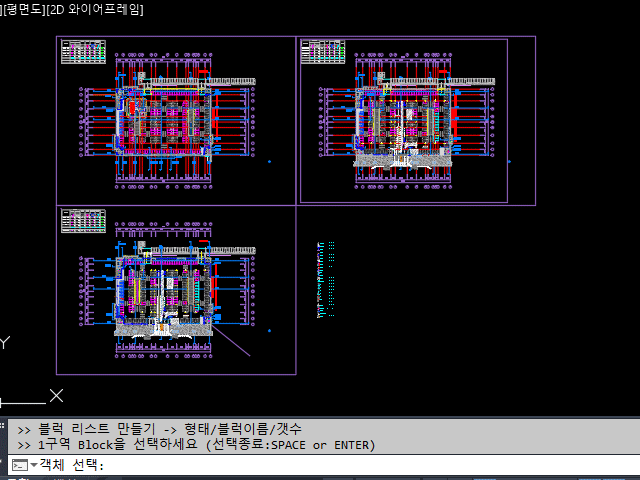

- 순서 : 옵션 DCL ▶ 블럭들 선택 ▶ 삽입점 선택 ▶ ... 반복
- 순서 : 블럭들 선택 ▶ 삽입점 선택 ▶ 문자크기 ▶ 중복거리 (2020.01.15이전)
- OVER CHK 포함 ( Ray로 중복객체 확인 ) - 거리값이 너무크면 떨어져 있어도 중복체크 될수도 있다

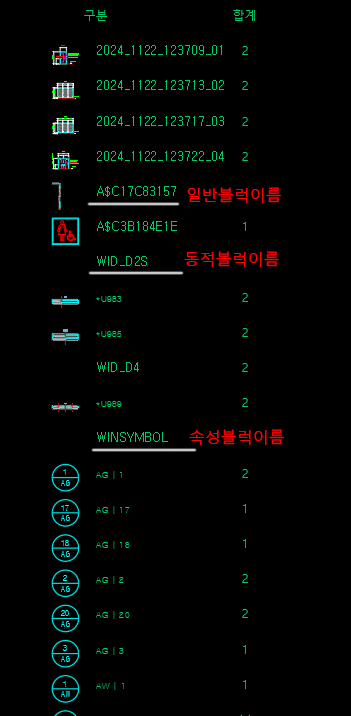

- 속성문자 블록( ATTRIBUTE)의 파일이름은 동일하고 문자 내용이 다름

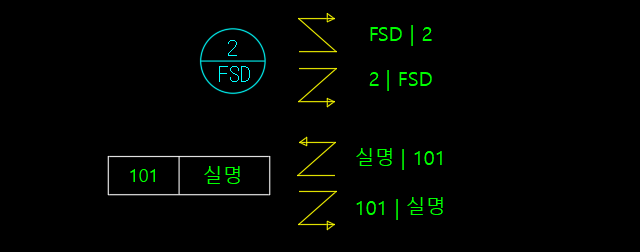

- 속성문자 내용을 구분 수량 산출 ( 구분자 "|")
- 정렬순서는 다를수 있음 : 2|SD 또는 SD|2
- 동적블럭 수량 산출포함 (2020.01.16이후)
- 관련 명령어
PKN - 블럭의 넘버링 https://leelisp.tistory.com/entry/pkn
OVER - 블럭 및 객체의 중복확인 https://leelisp.tistory.com/entry/over
BLIST - 블럭의 수량확인 https://leelisp.tistory.com/entry/blist
WLIST - 창문기호 수량산출 https://leelisp.tistory.com/entry/wlist
TLIST - 문자를 포함한 객체의 수량확인 https://leelisp.tistory.com/entry/tlis
BF - 동일한 블럭 찾기 https://leelisp.tistory.com/entry/bf
