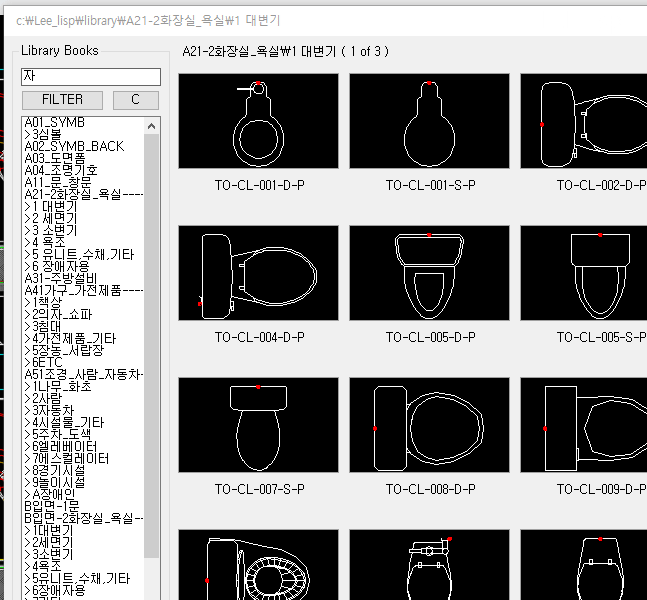

LM - 라이브러리 - 블럭삽입 (2024G9이후)

LM - 라이브러리 관리자

• 명령어 : LM ( Library Manager )
• 블록 라이브러리를 Insert 한다
• LM (블럭삽입)과 LM4(블럭관리)로 분리 및 전환기능 적용
• 폴더경로 및 파일이름에 "(" ")" 괄호가 있으면 이미지가 표기되지 않음

• 사용자가 쉽게 라이브러리를 관리할수 있도록 옵션제공
• 기본값인 C:\Lee_lisp\library 폴더를 변경가능하도록 보완
• WOT (Wall Open Trim) 벽체에 삽입이 필요한 블럭은 벽트림포함하여 작동

• 삽임점 위치를 이지지에 표기( 빨강색점 )
• 미리보기파일이 없어도 삽입은 가능함

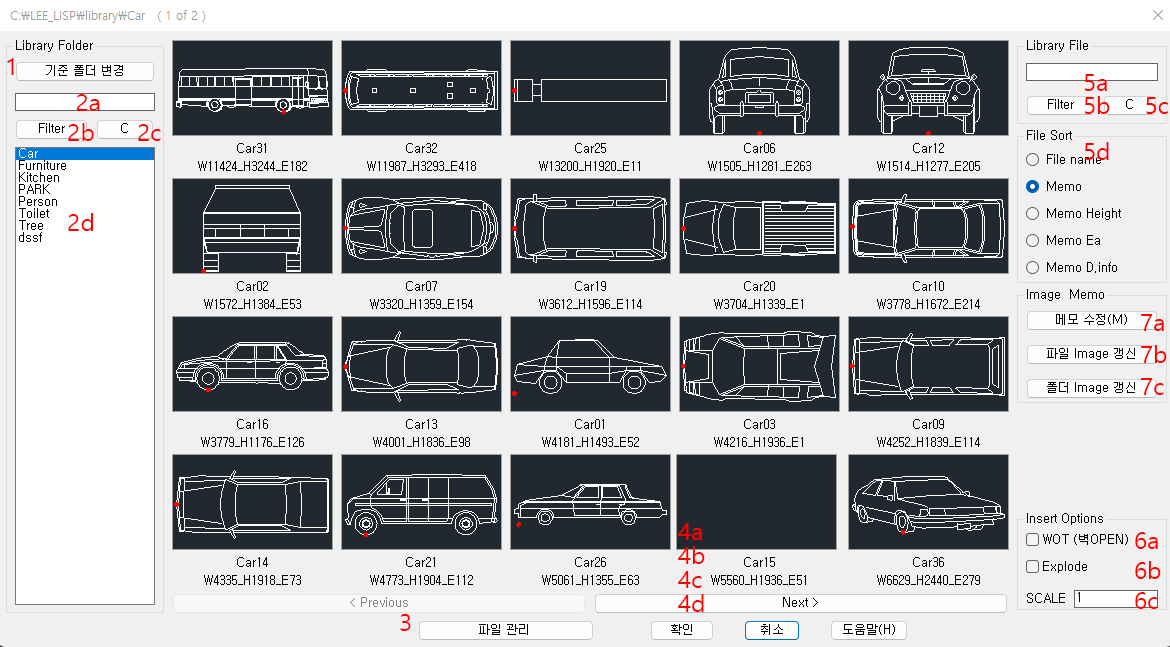

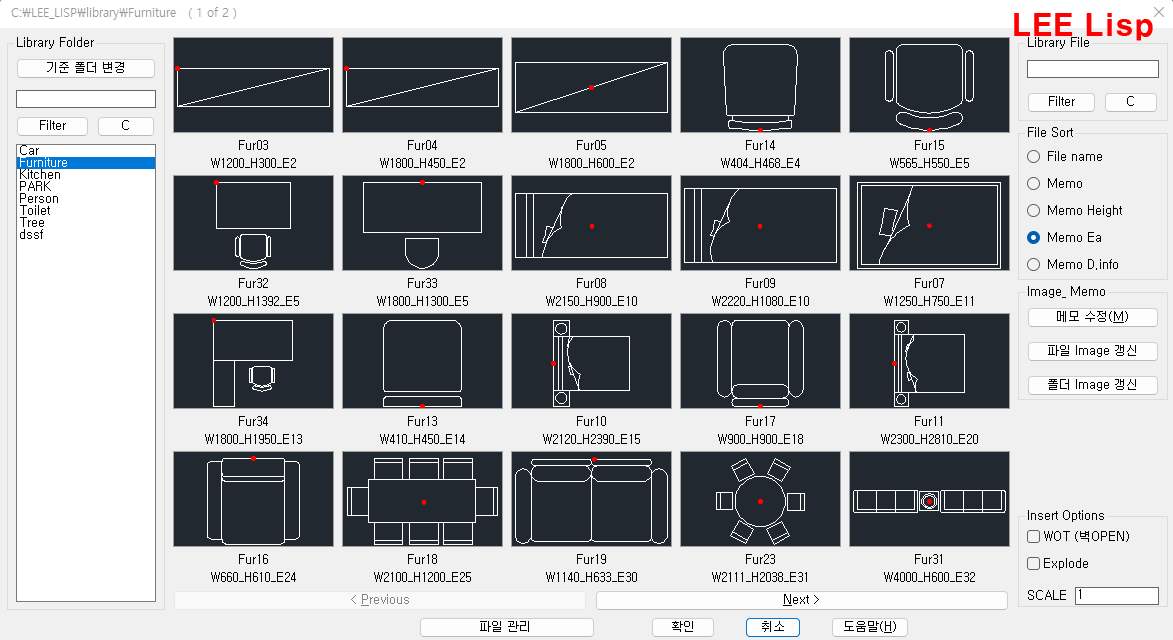

옵션  ( DCL )

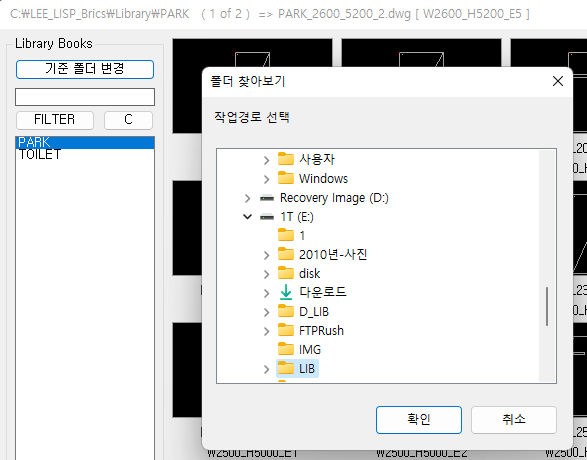

1. 기준폴더 변경

  C:\Lee_lisp\library로 고정되어 있던 기준폴더를 다른폴더로 변경가능하도록 적용

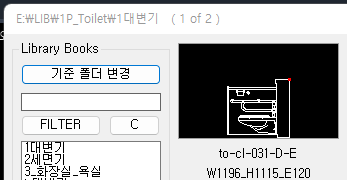

  - 변경후  상당 타이틀에 경로 표시







2. 폴더이름과 필터, 취소

  2a  폴더이름 입력
  2b  FILTER : 필터실행
  2c  C  : 취소 (전체목록 표시)
  2d  폴더목록

       폴더이름은 전체경로에 대하여 필터적용이 가능함
       ex) 화장실 폴더에 3개의 폴더가 있을경우

       a. 화장실로 검색하면 "화장실"이 포함된 폴더들이 표기됨

       화장실 --> 대변기

                  --> 소변기
                  --> 세면기

   b.대변기로 검색하면 대변기만 표기됨

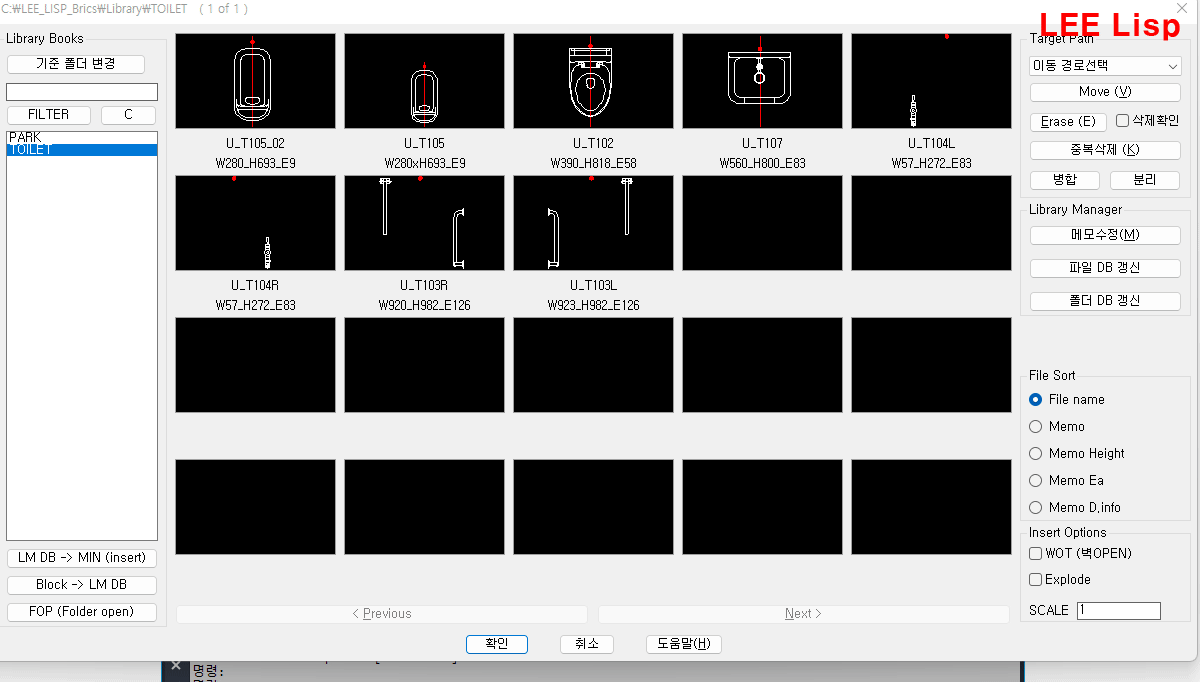

3. 블럭 삽입 모드로 전환

   블록삽입 모드 와 관리모드 전환





4. 파일 및 메모

  4a 파일이미지
  4b 파일이름

  4c 파일메모 (자동생성: 가로 세로 구성갯수 -> W1000_H500_E40 )

  4d 파일목록 - 이전 페이지  /  다음 페이지





5. 블럭파일 목록

   5a 블럭파일 필터

   5b 필터실행

   5c  C : 필터취소 (전체목록)



   5d 파일정렬

   - file name : 파일이름순
   - Memo : 메모 순서 (가로폭순)
   - Memo Height : 메모 높이값 (세로폭순)
   - Memo Ea : 블럭구성갯수
   - Memo D.info : 동적블럭우선









6. 파일삽입 옵션



6a WOT(벽Open) : 문과 창.승강기등 벽을 트림하고 삽입

6b Explode : 블럭을 삽입후 분해

6c Scale : 심볼등 스케일이 필요할경우 스케일 적용

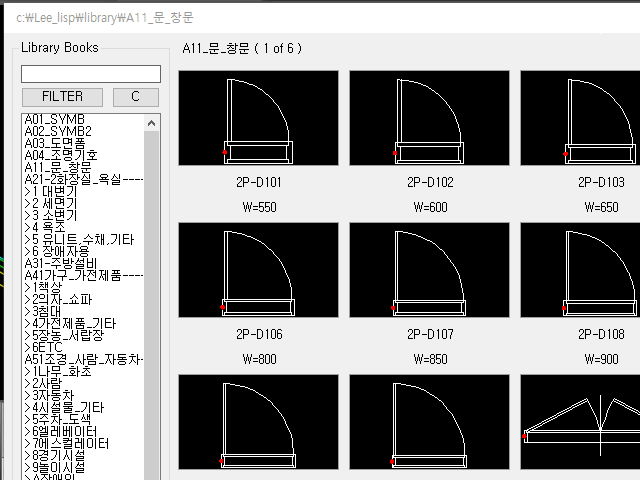

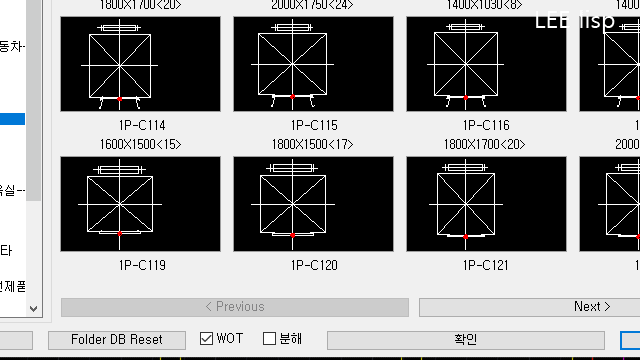

• WOT ( Wall Open Trim ) : 문,창, 승강기등 출입구폭에 맞춰 트림과 삽입하기

• 승강기등 삽입점이 중심인 경우를 위하여 OPEN중심선 제공











7. 메모 및 이미지생성

7a 메모수정(M) : 선택된 블럭의 메모와  파일이름을 수정
7b 파일 DB 갱신 : 선택된 블럭의 메모 와 이미지를 갱신
7c 폴더 DB 갱신 :  폴더내 모든 파일의 메모와 이미지를 갱신

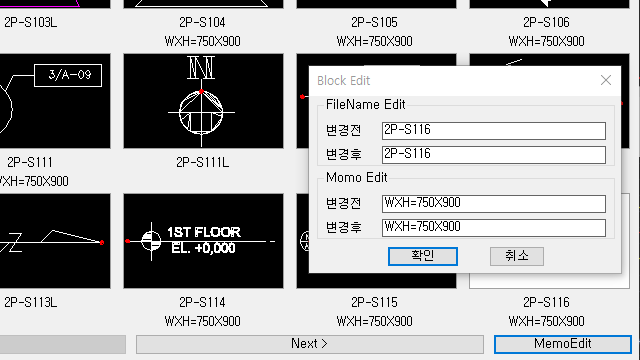

• 메모수정

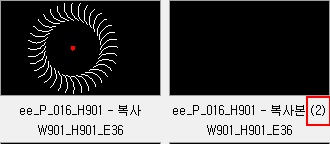

• 파일DB갱신과 폴더 DB갱신 (임시파일을 생성후 작업)



• 폴더 DB갱신
  22H3이전 : 활성화된 폴더 바로 갱신

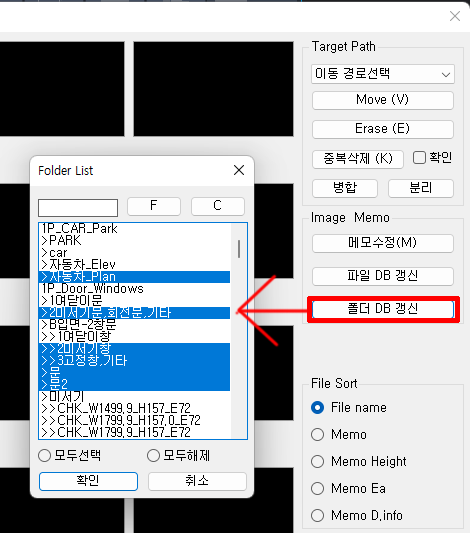

  22H4이후 : 폴더리스트에서 다중 선택후 갱신

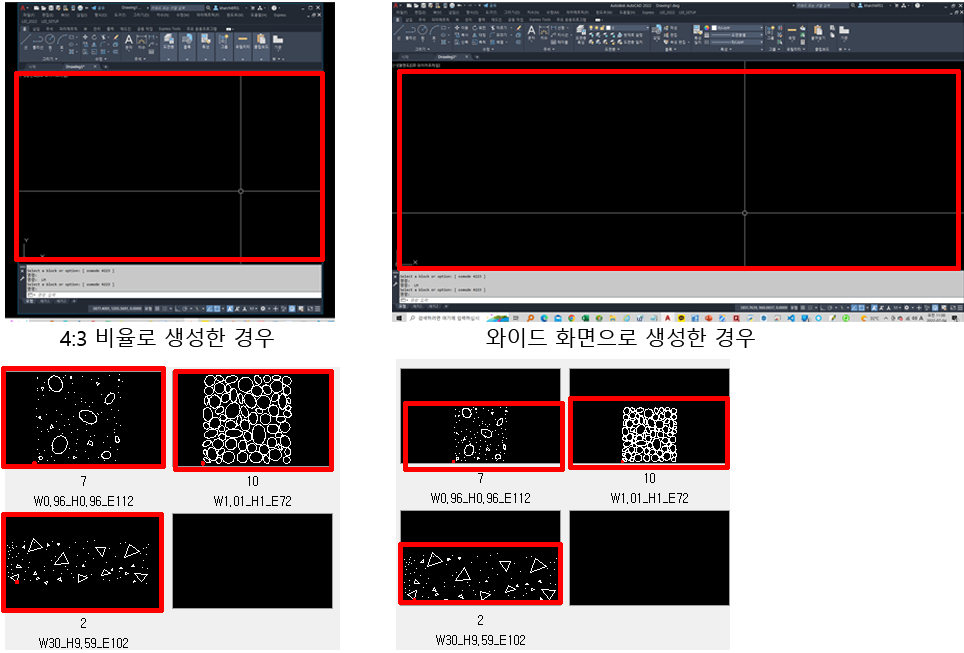

•  캐드화면비율과 이미지 비율을 비슷하게 조정후 실행해야 꽉찬 이미지 생성됨

















• 관련명령어
• LM - 라이브러리 관리자
• LBS - 도면내 블럭을 정렬
• LBR - 도면내  블럭 이름변경 (넘버링)
• BNC - 도면내  블럭이름 변경 (치환)
• BNS - 선택블럭내  이름 변경 (치환)
• BN - 블럭이름변경
