DD11 / DD11A / DD11S - 치수선 그리기 ( END -> END )
Lee lisp/Dim2019. 12. 14. 21:30
명령어 : DD11 ( Dimension Draw )
- 주열표기(풍선)는 DDD명령만 가능
- Dimstyle 사용 ( DDD, DimS, DimADD, DDIM등에서 스케일에 적합한 스타일추가후 사용)
- DD1 (End->Per) 치수그리기 변형

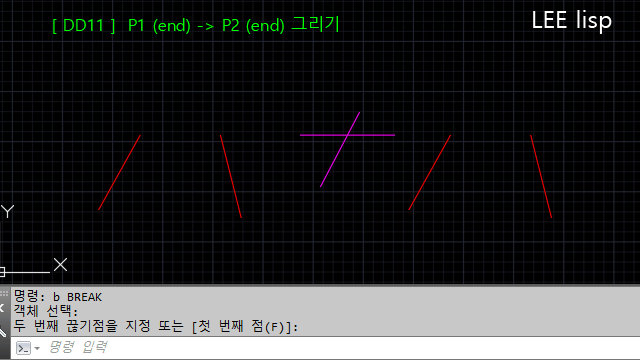

- P1점 (End,Int,mid....) -> P2점 (End,Int,mid....) 선택 그리기
명령어 : DD11A ( Dimension Draw Auto)
명령어 : DD11S ( Dimension Draw AutoSmall)
- DD11 명령어 확장형 - 도곽내 위치에 따라서 치수스타일(SCALE) 자동선택형 치수선 그리기
- 도곽이 인식되면 스케일에 따라 스타일 자동추가 [ 일반-녹색글씨, 소형-하늘색글씨 (크기90%) ]
- DD11A - 녹색 테두리선표시
- DD11S - 하늘색 테두리선표시
