DD3 / DD3A / DD3S - 중심선 선택형 치수선 그리기
Lee lisp/Dim2019. 12. 14. 21:41

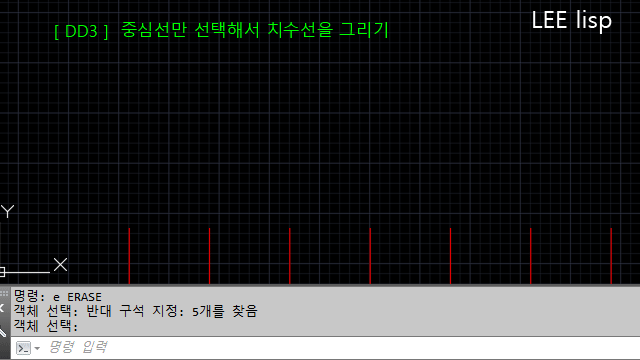

명령어 : DD3 ( Center Line Select Dimension Draw )
- 중심선을 선택해서 한번에 치수선 그리기
- 블럭은 선택불가
- DDim 또는 DDD에서 스타일선택후 사용
명령어 : DD3A ( Center Line Select Dimension Draw, Auto)
명령어 : DD3S ( Center Line Select Dimension Draw, AutoSmall)
- DD3 명령확장형 - 중심선 선택형 치수선 그리기
- 블럭은 선택불가
- 도곽내 위치에 따라서 치수스타일(SCALE) 자동선택형 치수선 그리기 (A1기준)
- 도곽이 인식되면 스케일에 따라 스타일 자동추가 [ 일반-녹색글씨, 소형-하늘색글씨 (크기90%) ]
- 주열표기(풍선)는 DDD명령만 가능
- DD3A - 녹색 테두리선표시
- DD3S - 하늘색 테두리선표시
