DD1 / DD1A / DD1S - 치수선 그리기 ( END -> PER )

명령어 : DD1 ( Dimension Draw )

• 치수선 그리기 - 가장많이 사용됨

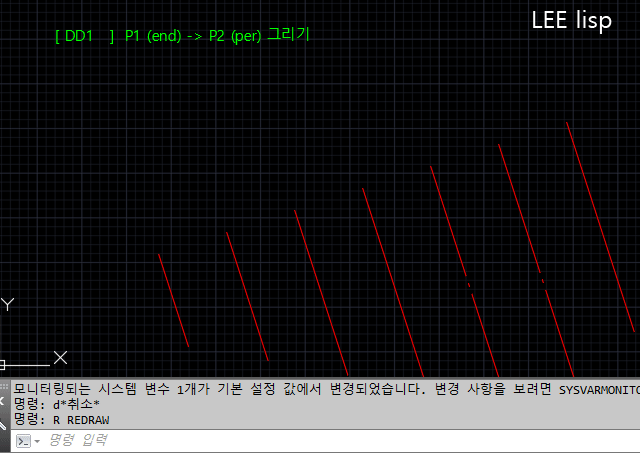

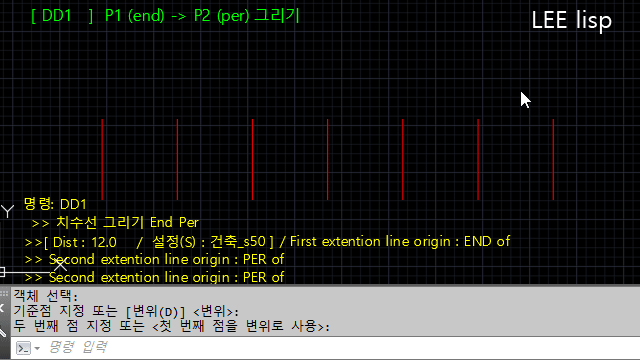

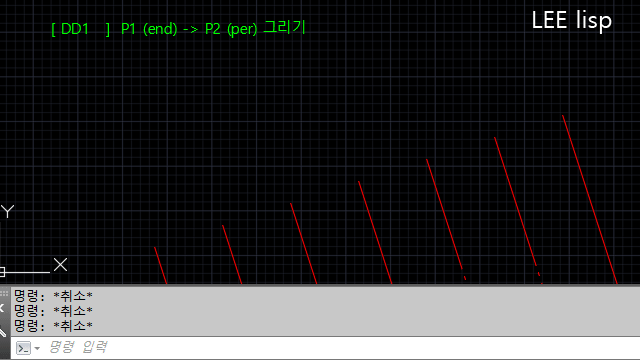

• P1 (end) -> P2 (per) : 2번째 객체와 수직이 되도록 그리기
• 주열표기(풍선)는 DDD명령만 가능
• Dimstyle 사용 ( DDD, DimS, DimADD, DDIM등에서 스케일에 적합한 스타일 선택 또는 추가후 사용)

• 2개이상일경우 전체치수 그리기포함 ( 삭제 또는 중간에 취소 )

• 치수스타일을 선택가능 ( S : 설정 )





명령어 : DD1A ( Dimension Draw, Auto)

• 도곽내 위치에 따라서 치수스타일(SCALE) 자동선택형 치수선 그리기 (A1기준)
• 도곽이 인식되면 스케일에 따라 스타일 자동추가 [ 일반-녹색글씨, 소형-하늘색글씨 (크기90%) ]
• 주열표기(풍선)는 DDD명령만 가능
• DD1 명령어  (end->per) 확장형
• 선택된 도곽은 녹색으로 테두리선표시







명령어 : DD1S ( Dimension Draw, AutoSmall)

• 도곽내 위치에 따라서 치수스타일(SCALE) 자동선택형 치수선 그리기 (A1기준)
• 주열표기(풍선)는 DDD명령만 가능
• DD1 명령어  (end->per) 확장형
• 선택된 도곽은 하늘색으로 테두리선표시
