Form - 거푸집 수량산출표 작성 (처음사용자용)

실별 면적, 시스템동바리, 거푸집등등 산출표 작성하는 프로그램

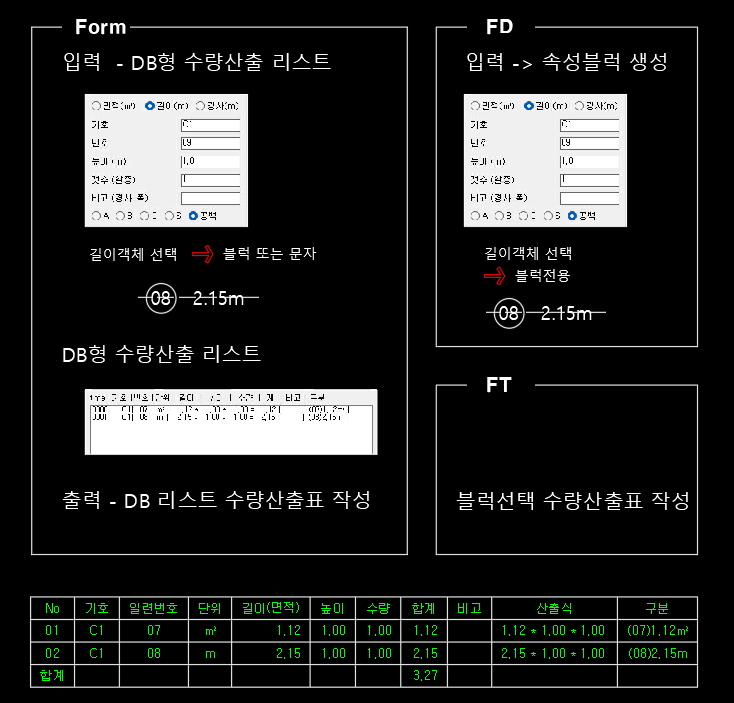

Form :  산출근거를 DB파일기준으로 작성

FD    :   산출근거를  속성블럭에 저장

FT    :  속성블럭이나 엑셀에서 값을 가져와 산출리스트를 작성







요약

1단계 - 작업전 사전분류
2단계 - 거푸집 입력 (동일조건 객체별 선택하여 리스트 작성)
3단계 - 거푸집 출력 (표 그리기)

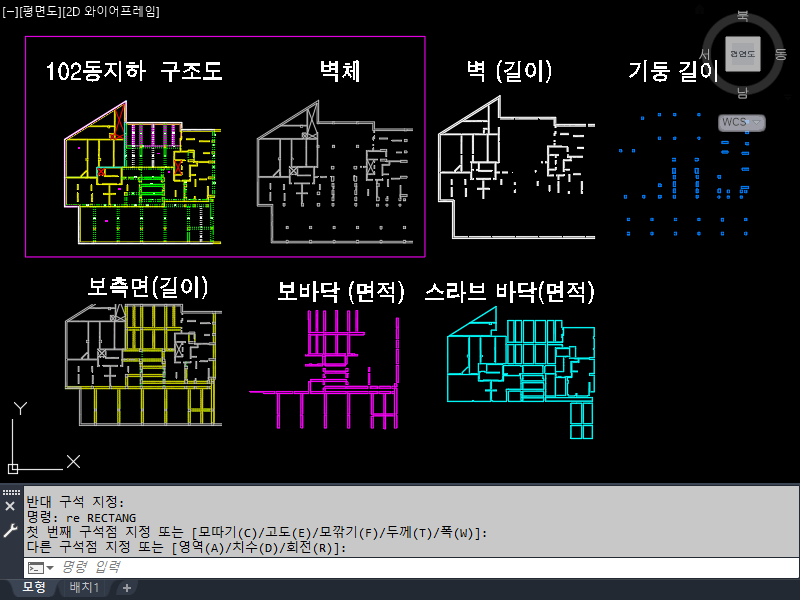

1. 동일조건의 객체별 분류

1. 사전작업 - 산출에 방해되는 객체를 삭제하거나  중복된 객체가 없도록 분류 (작업전)

-  사전분류로 동일한 옵션끼리 분류하는것은 중요합니다

-  하나씩 선택하면 시간이 오래걸리 효율이 떨어짐

-  높이가 동일하거나 면적객체 또는 기호가 같은 객체들끼리 분류





2. Form 객체 표시 및 표 그리기 시작

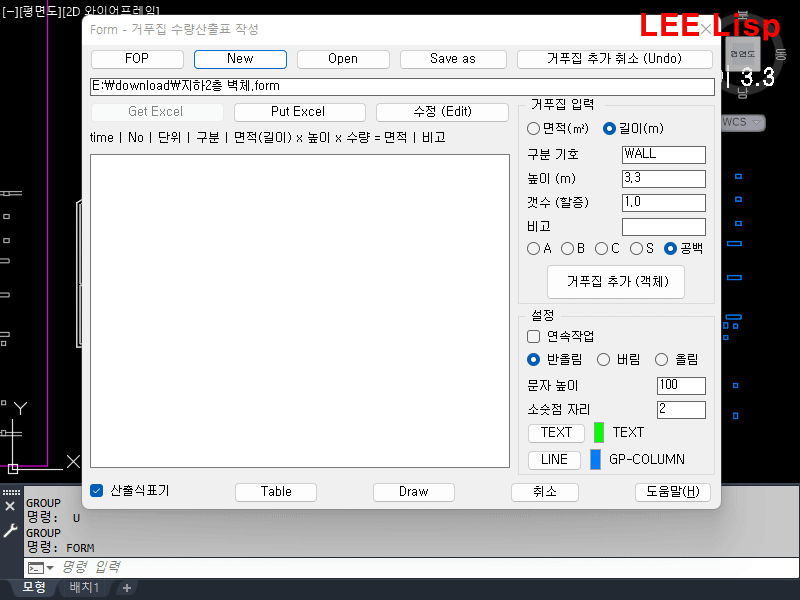

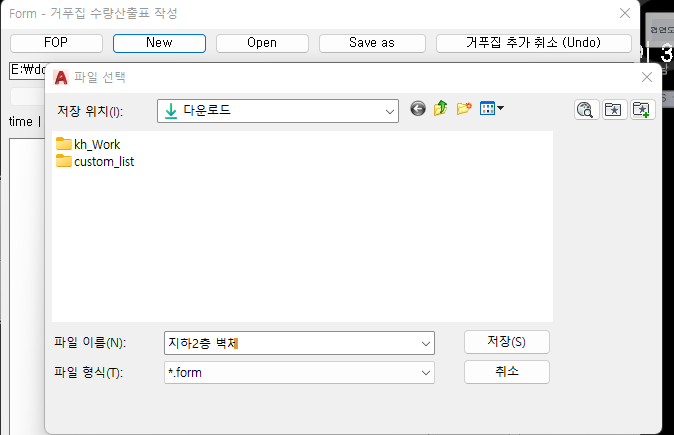

2.1 NEW (새파일 시작) - 벽(길이)

2.2 옵션확인
가) 문자높이 100정도 (되도록 작게 설정)
나) 자릿수 (되도록 높게 설정)

다) 반올림 설정

라) 레이어 설정

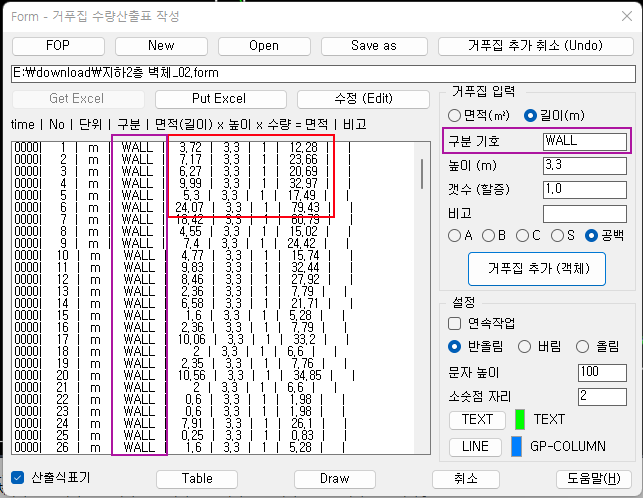

2.3 거푸집 입력 ( 객체의 기호 및 높이등 )







2.4 거푸집 추가 (객체선택 )

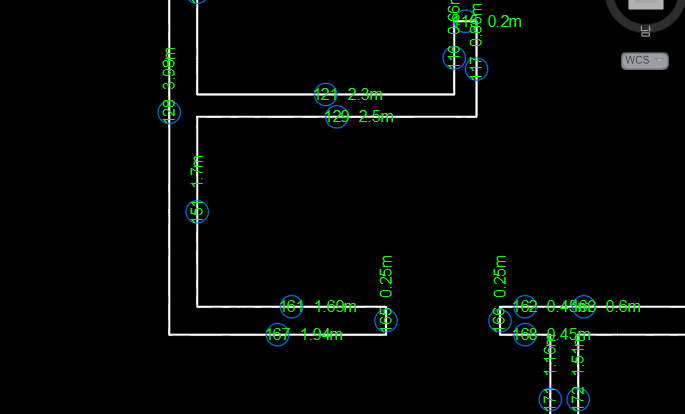

-  동일조건으로 분류된 객체들을 한번에 선택해서 "구분" 및 리스트 추가

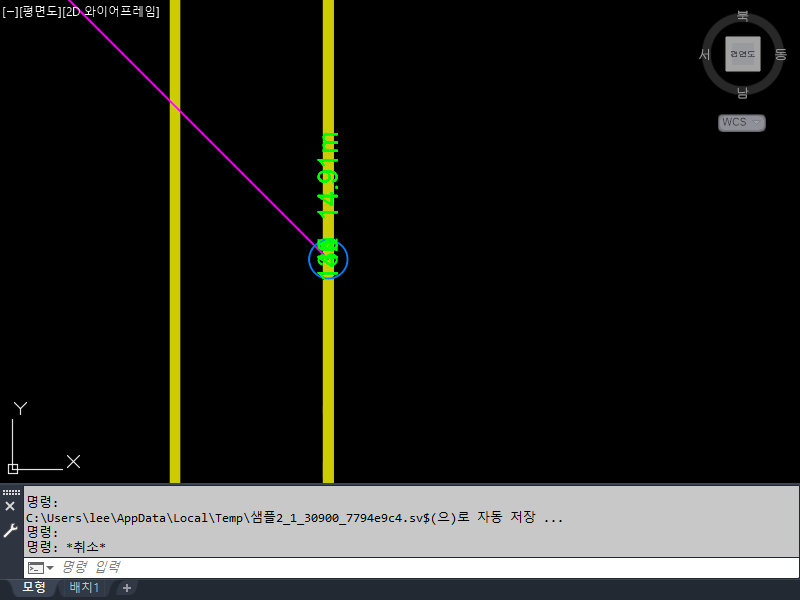

- 객체방향으로 표기적용 (2023B2버전부터)





- 중복개체가 있을경우 RAY 표기 (길이가 다를경우 알수 없음)

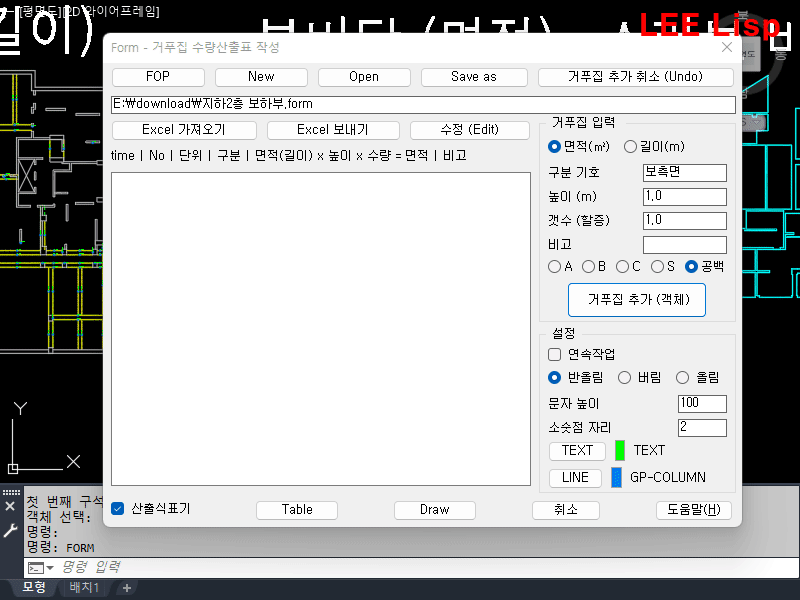

- 면적객체 선택

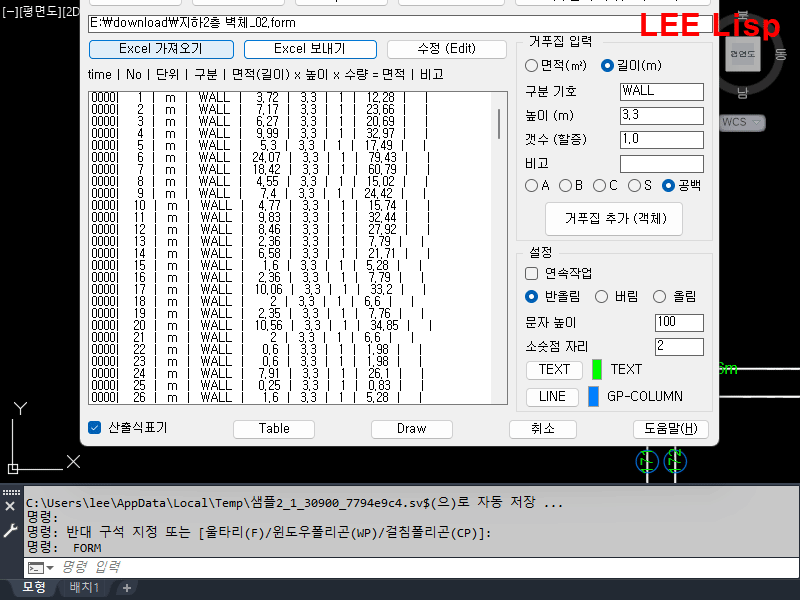

2.5 FORM 실행 내용확인



2.6 수정

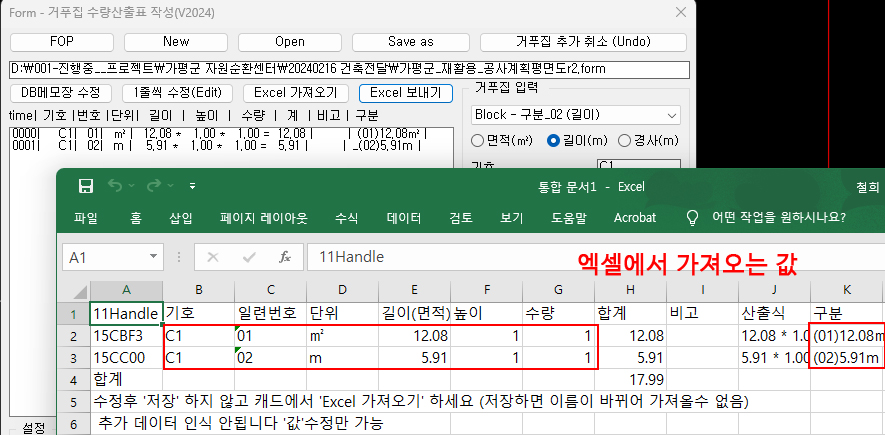

가) Excel 보내기 후 가져오기

- 수정후 저장없이 캐드에서 Excel 가져오기  (저장하면 파일이름이 변경되어 가져오지 못함)



나) 메모장 또는 1줄씩 수정

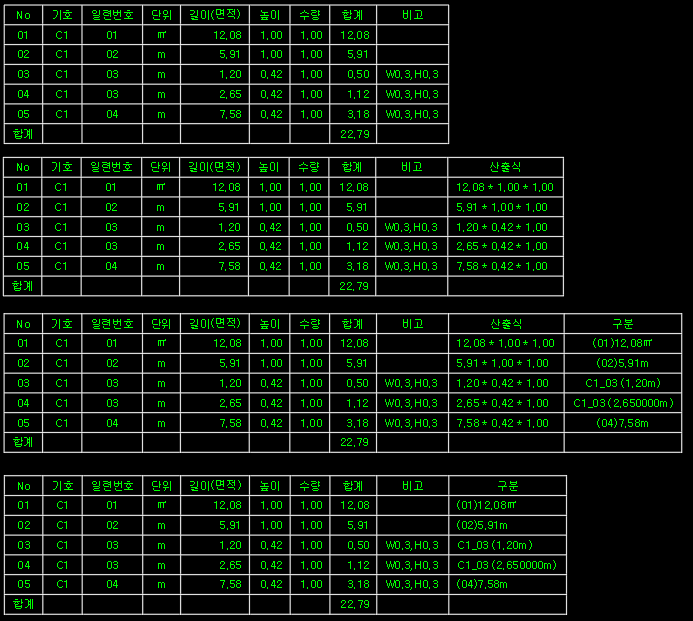

3. 거푸집 출력

 - 산출근거 / 구분 표기에 따른 출력형태
