FD - 수량산출 속성블럭 작성 - 2024H5이후

명령어 : FD ( Formwork Draw )

• 면적과 길이객체의 정보를 속성블럭에 저장한다 (엑셀보내기 옵션)







• 속성블럭에 포함된 정보로 FT 에서 집계표 작성가능
• 옵션간소화 적용 (객체생성 부분 제외)

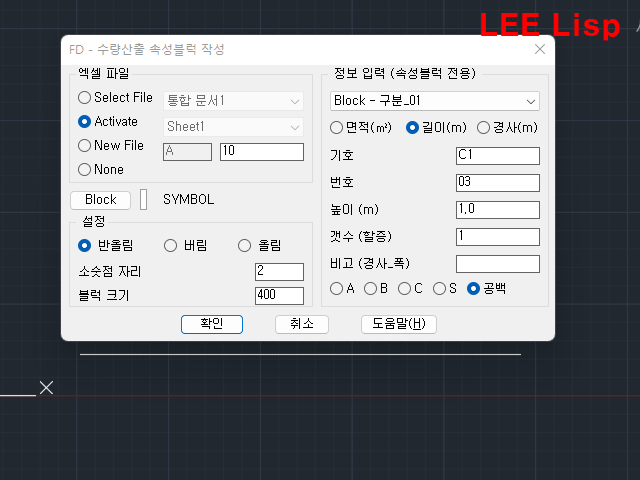

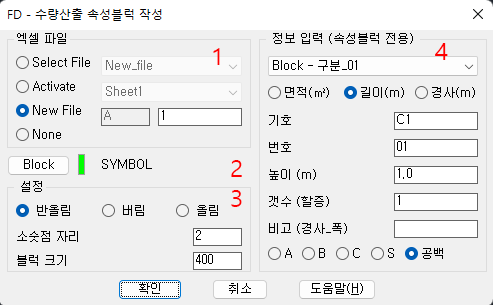

옵션(DCL)

1. 엑셀 파일

객체정보(속성블럭)를 생성할때 엑셀에도 입력  : 엑셀내용으로 표를 생성하거나 블럭수정가능 (FT)

4-1 Select File - 엑셀파일중 직접선택
4-2 Activate - 활성화된 엑셀파일과 시트 선택(자동)
4-3 New File -새로운 엑셀파일생성
4-4 None - 엑셀파일없이 번호만 표기



2. 객체 레이어

삽입블럭의 레이어 설정



3. 설정

3-1. 반올림 선택

3-2. 소수점 : 객체 및 수식계산용 소수점 자릿수
3-3. 블럭크기 : 문자높이

4. 기호입력 (속성블럭)

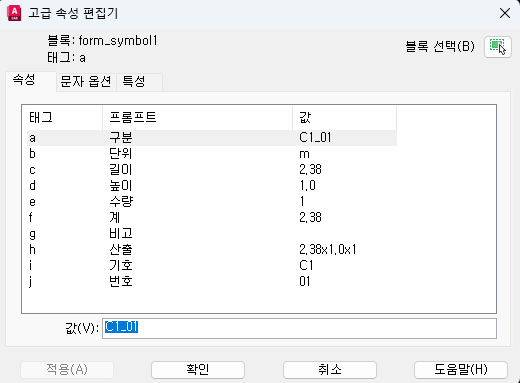

4-1. 길이 또는 면적정보를 속성블럭으로 표기

"Block - 구분_01"
"Block - 구분_02 (길이)"
"Block - 구분_03 (길이 x 높이)"
"Block - 구분_04 (길이 x 높이 x 수량)"
"Block - 구분_05 계 = 길이 x 높이 x 수량 "
"Block - 구분_06 계 "
"Block - 07 : 길이 m "
"Block - 08"
"Block - ⑨ "
"Block - ⑩ 길이 m"
"Block - 길이 m "
"Block - 길이 m (12)"



 4-2. 선택객체 종류 면적(㎡) /길이 (m) /경사(m)

 4-3. 기호 : WALL C1  2G1등등

 4-4  번호 : 일렬번호 자동으로 업데이트

 4-5  높이(m)

 4-6 비고(경사_폭) : 계단하부 경사스라브의 경우 입력 그외 메모입력

 4-7 비고 빠른입력
