FT - 길이 정보를 가진 블럭의 집계표 또는 엑셀보내기

명령어 : FT ( Formwork Table Draw )

• Form 또는 FD로 작성된 속성블럭의 집계표 작성
• 부분선택으로 집계표 작성가능
• 선택된 객체의 속성블럭의 높이/길이/수량으로 산출근거와  합계를 작성
  - 속성블럭에 있는 합계와 산출근거는 적용안함

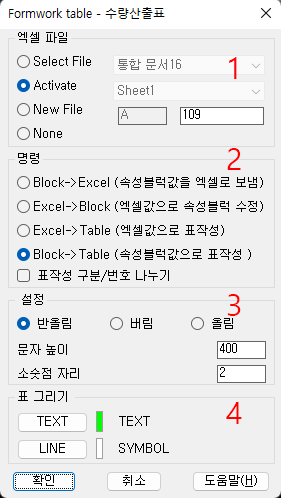

옵션(DCL)



옵션(DCL)

1. 엑셀 파일

1-1 Select File - 엑셀파일중 직접선택
1-2 Activate - 활성화된 엑셀파일과 시트 선택(자동)
1-3 New File -새로운 엑셀파일생성

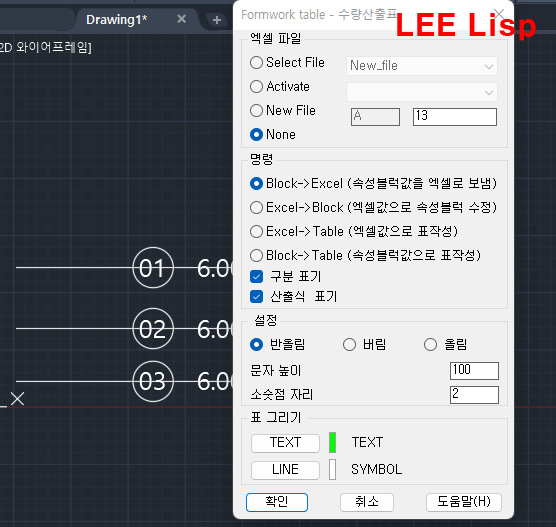

1-4 None - 엑셀파일없이 좌표리스트(표)와 번호만 표기



2. 명령

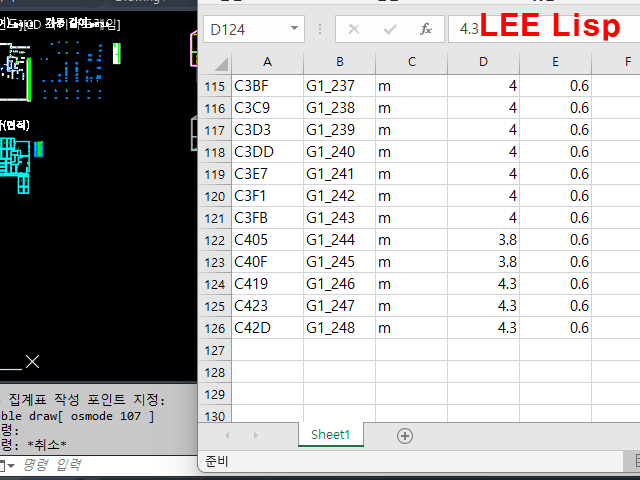

2-1 블럭 -> 엑셀보내기 : 선택된 블럭정보를 엑셀로 보냄
2-2 엑셀-> 블럭 : 엑셀값으로 블럭을 수정 (핸들객체로 구분)
2-3 엑셀-> 표 : 엑셀값으로 표를 작성





2-4 블럭 -> 표 : 엑셀값으로 표를 작성

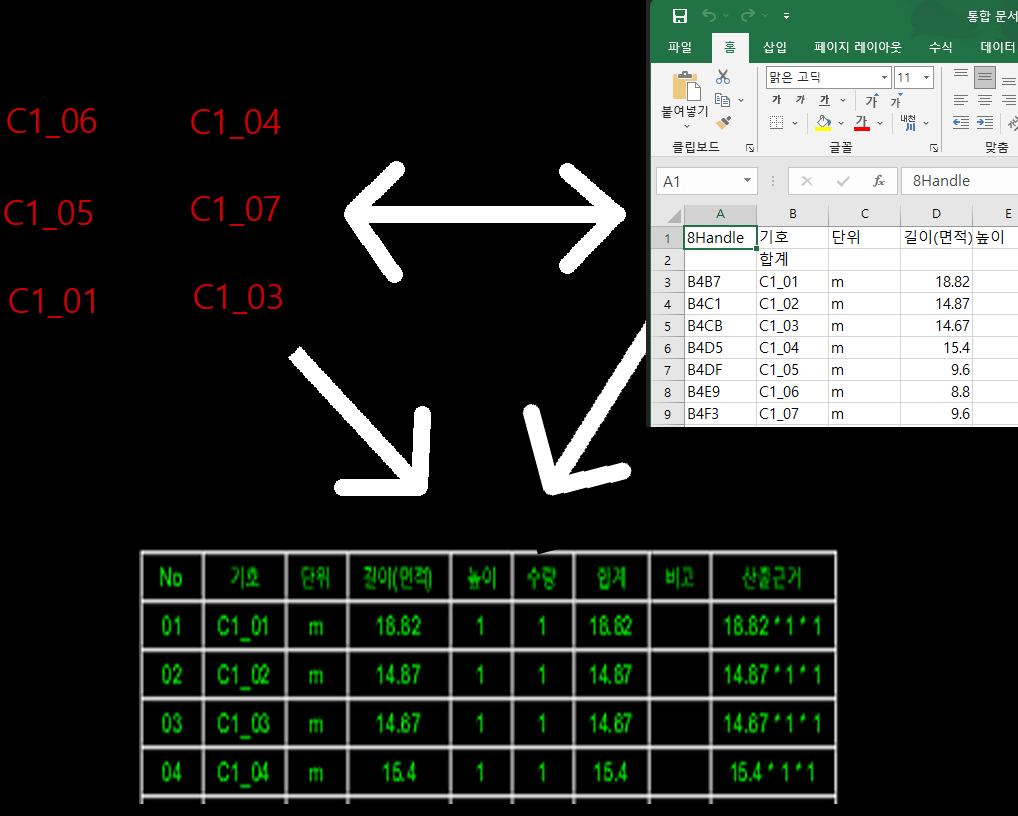

• 캐드-엑셀로 상호 편집가능하고 표로 작성하기 가능









관련 명령어

• 명령어 : A2E ( Attdef 2 Excel )  - 기타 속성블럭의 내용수정 및 표 작성에 사용
• FD와 Form으로 작성되지 않은 속성블럭은 A2E를 이용하여 표 또는 엑셀보내기 가능
• 창호리스트, 실명표,표제란등 태그와 프롬포트등 서식이 다른 속성블럭 편집가능
• https://leelisp.tistory.com/entry/A2E
